TechWiz LCD 3D應用：微液晶分子摩擦排布

在實際的摩擦過程中，液晶分子并不是按照摩擦方向均勻排布的，此軟件的微擾法選項（Perturbation Method）允許液晶分子以類似于實際摩擦過程的方式移動，當使用了微擾方式時，液晶分子在表面取向中指定的摩擦角度相關的隨機方向進行布。



1. 建模任務

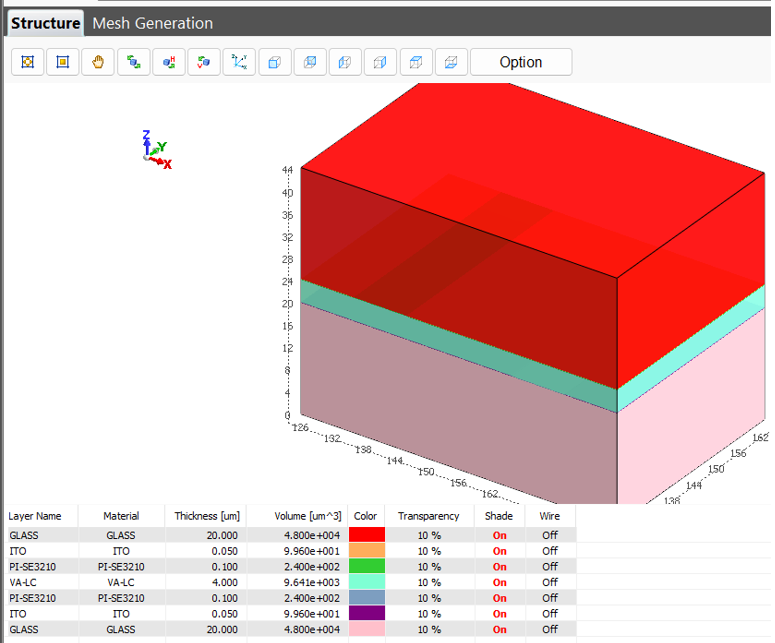

1.1堆棧結構



2. 建模過程

以下是建模過程中部分重要步驟的說明

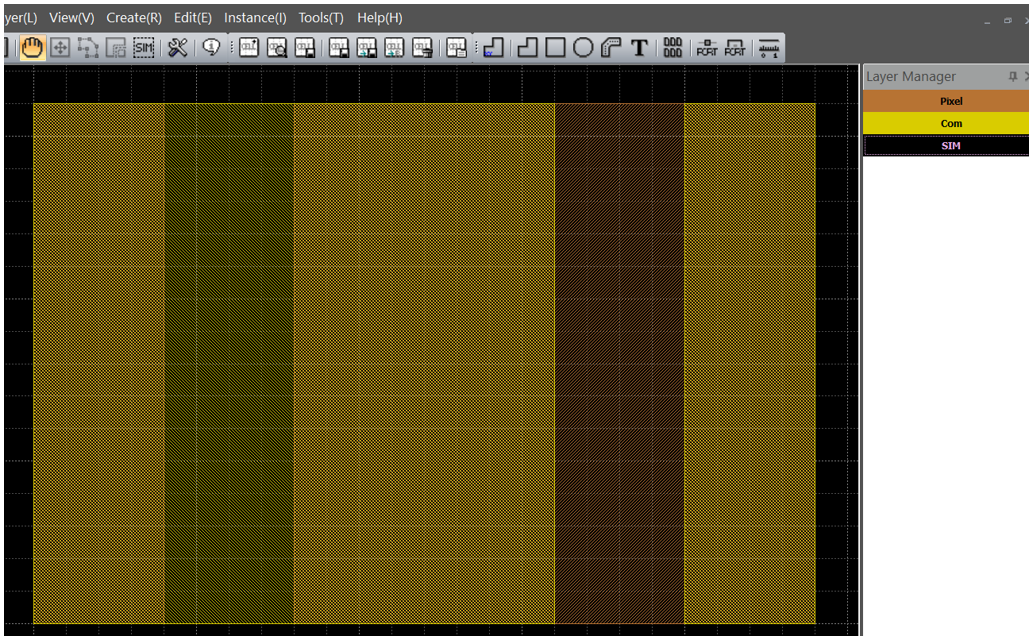

2.1在TechWiz Layout中創建結構（生成項目和mesh文件）

結構創建完成后在TechWiz LCD 3D中加載并進行相關參數設置

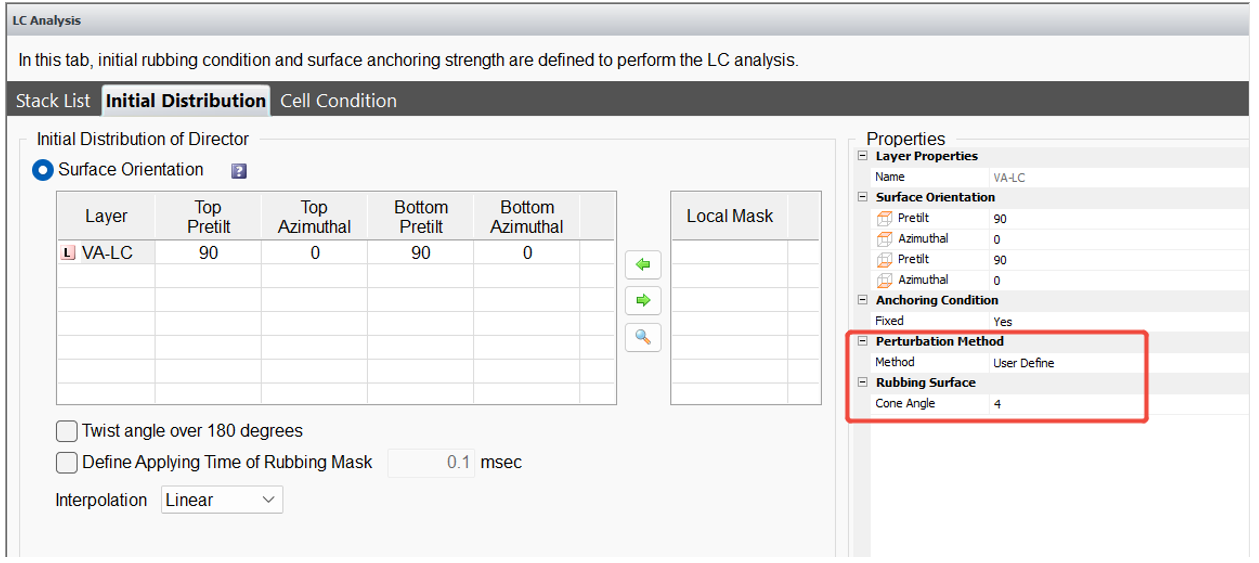

2.2在TechWiz LCD 3D軟件中設置微擾方式為用戶自定義，并設置微擾角度

2.3其它設置

此例僅對比使用微擾方式與否對結果的影響，因此可將像素電壓設置為DC6v，設置合適的電壓時間



3. 結果查看

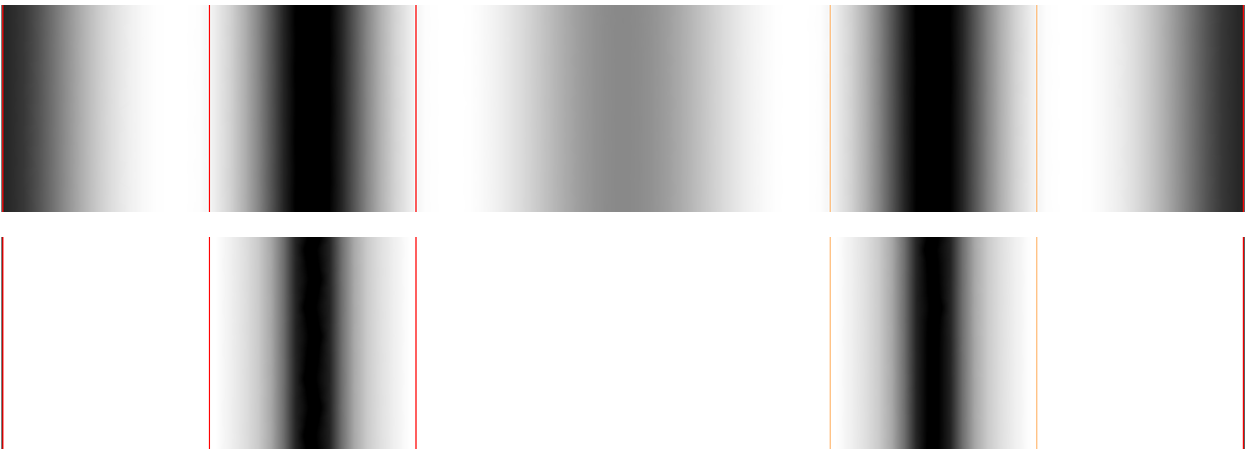

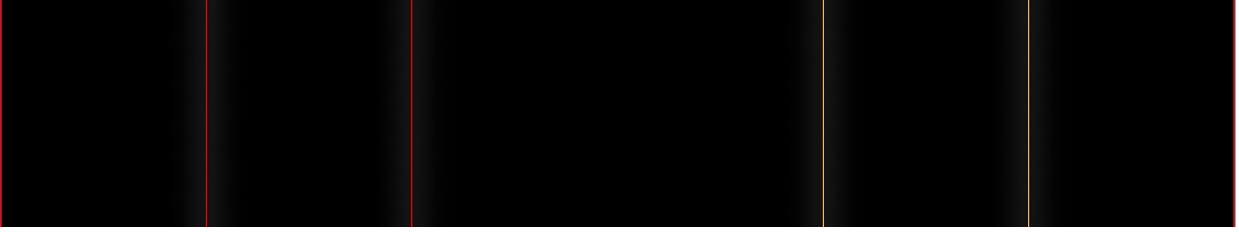

3.1 method設置為無微擾時5ms，15ms，30ms分別對應透過率如下

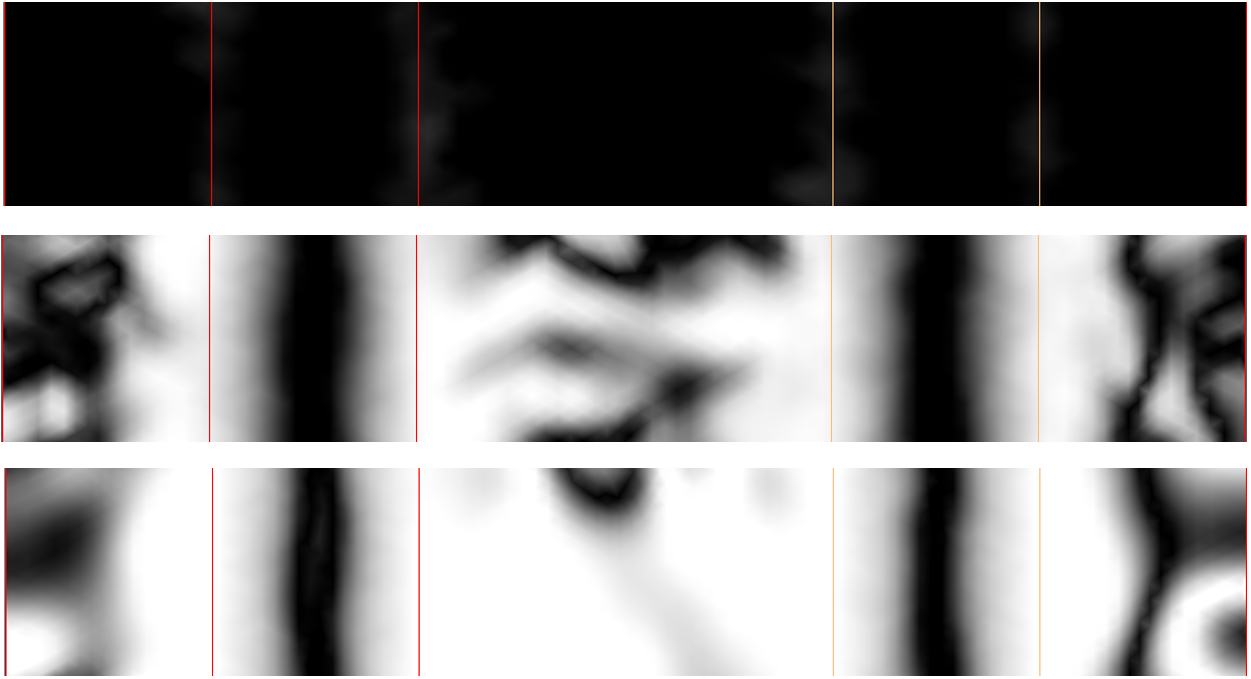

3.2 method設置為用戶自定義時5ms，15ms，30ms分別對應透過率如下
