Push Mura是液晶顯示領域不可避免的常見問題。在TechWiz LCD 3D中可以使用Push Mura功能，分析按壓顯示面板時產生的（Mura）現象

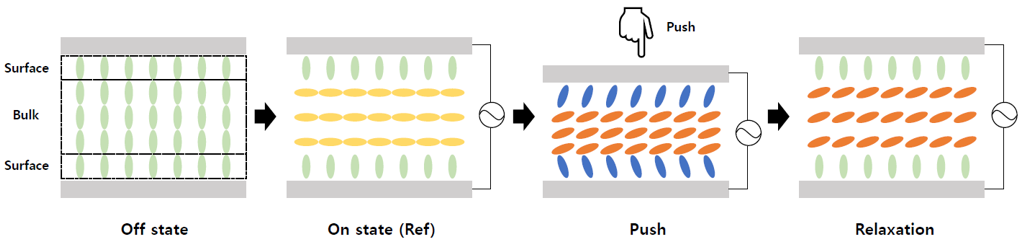

Push Mura有多種成因和現象，本案例討論的僅是按壓所致液晶分子狀態變化而出現的Mura現象
1. 建模任務
1.1使用Push Mura功能對顯示面板被按壓時出現的Mura現象進行分析
2. 建模過程

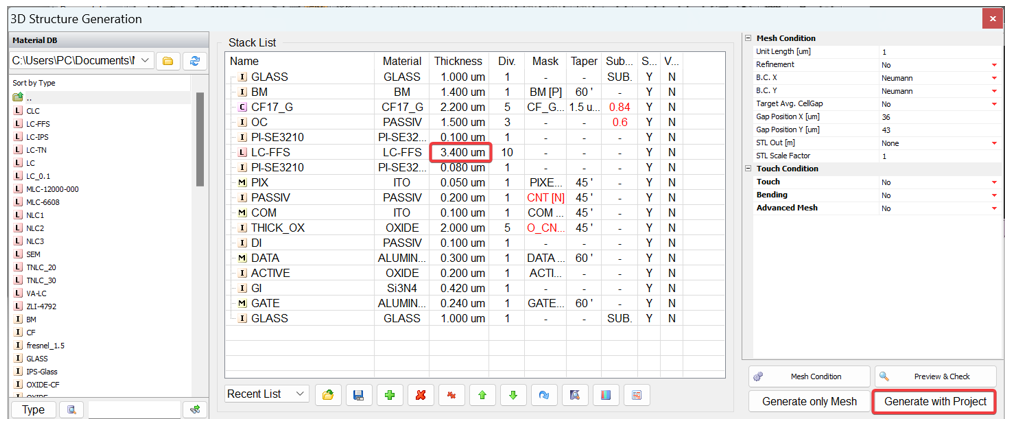

2.1在TechWiz Layout中創建結構，并生成項目文件。
生成3組項目文件，其液晶盒厚（Cell gap）分別為：參考項目和松弛項目為3.4um，按壓項目為2.9um
Ref：參考項目文件；
Push：按壓項目文件，模擬按壓顯示面板的項目文件
Relaxation：松弛項目文件，模擬在按壓面板之后的松弛狀態的項目文件
2.2進行相關參數設置

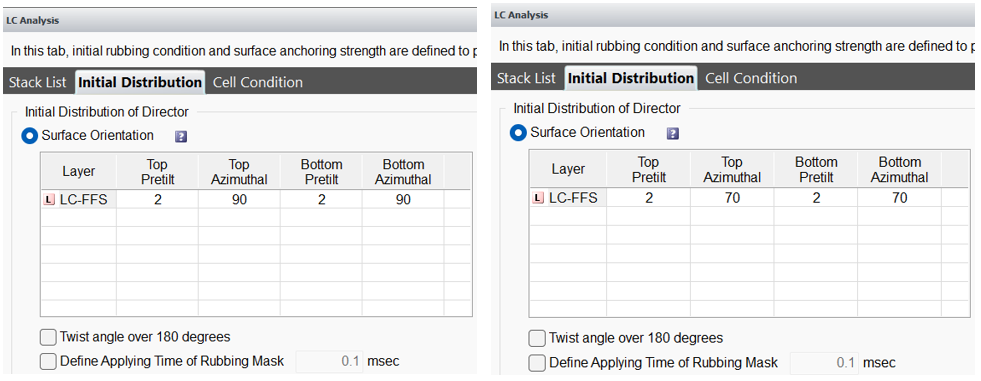

1）液晶初始分布的設置為：預傾角全部為2°，參考項目（Ref）和松弛項目（Relaxation）的方位角90°，按壓項目（Push）的方位角為70°，見下圖

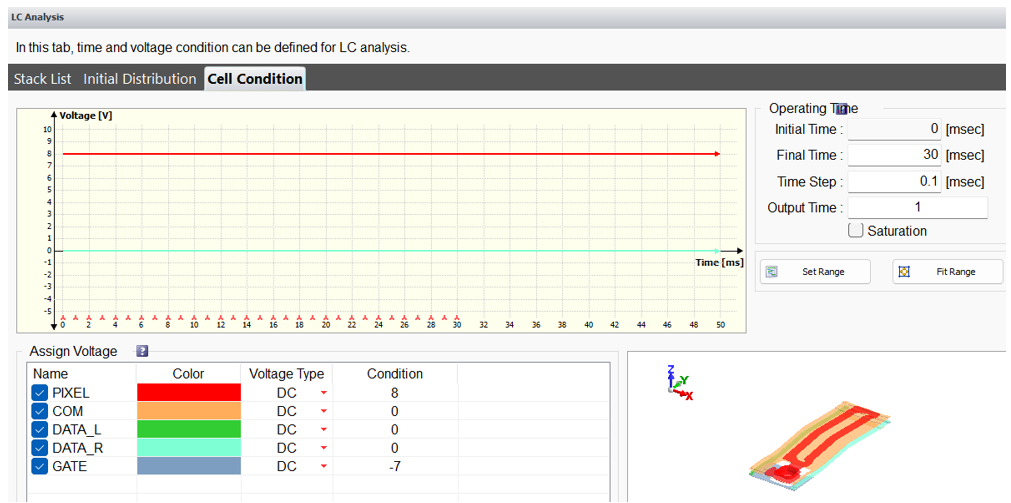

2）電壓設置如下圖，其中按壓項目（Relaxation）的Final Time可以根據需求設置的多一些，便于查看松弛后一段時間的變化，直至穩定狀態

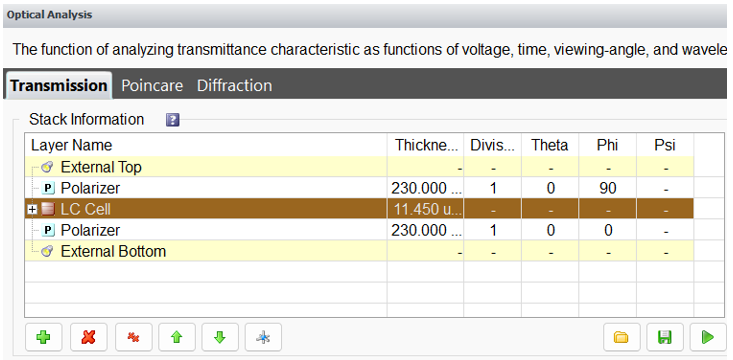

3）定義頂部和底部的偏振器
2.3
設置Interpolation，其中參考項目（Ref）設置為Linear，無插入項目；

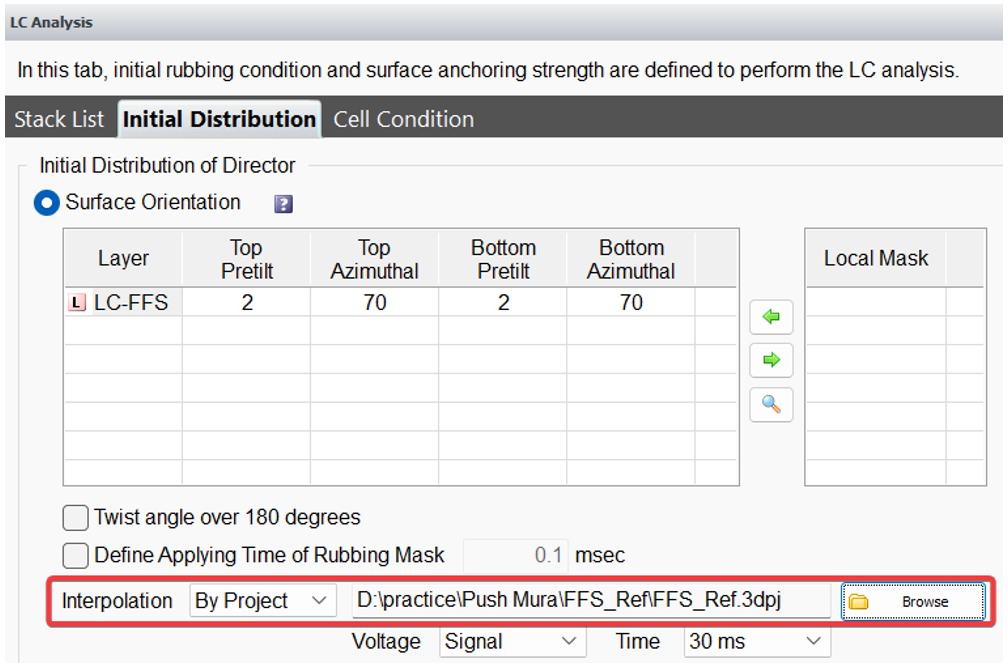

按壓項目（Push）設置為By Project，并將路徑選為參考項目（Ref）文件（即之前創建好的FFS_Ref.3dpj），見下圖；
同理將松弛項目（Relaxation）的插入項目（Interpolation By Project）選定為按壓項目文件（即之前創建好的FFS_Push.3dpj）

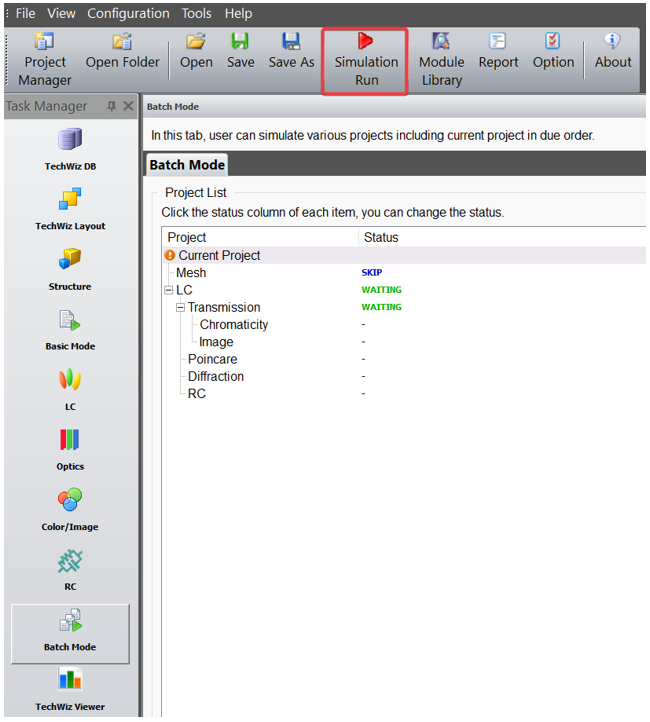

2.4運行程序，設置計算項目，并點擊運行按鈕進行運算，見下圖；
可以分別計算三個項目，或在Batch Mode中使用add選項將三個項目按順序同時添加進來進行運算
3. 結果查看

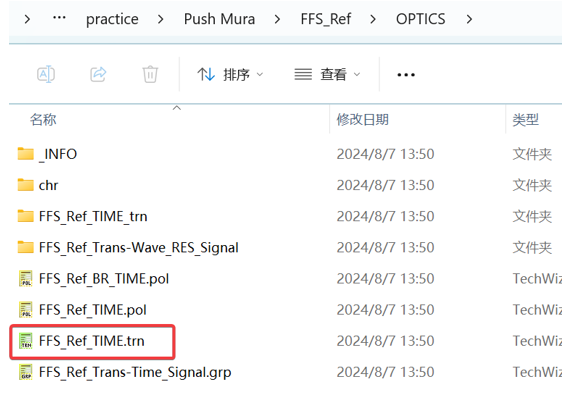

3.1 查看結果，在Optics文件夾中，將相關結果文件導入到TechWiz Viewer來查看
3.2 分析顯示面板被按壓時出現的Mura現象

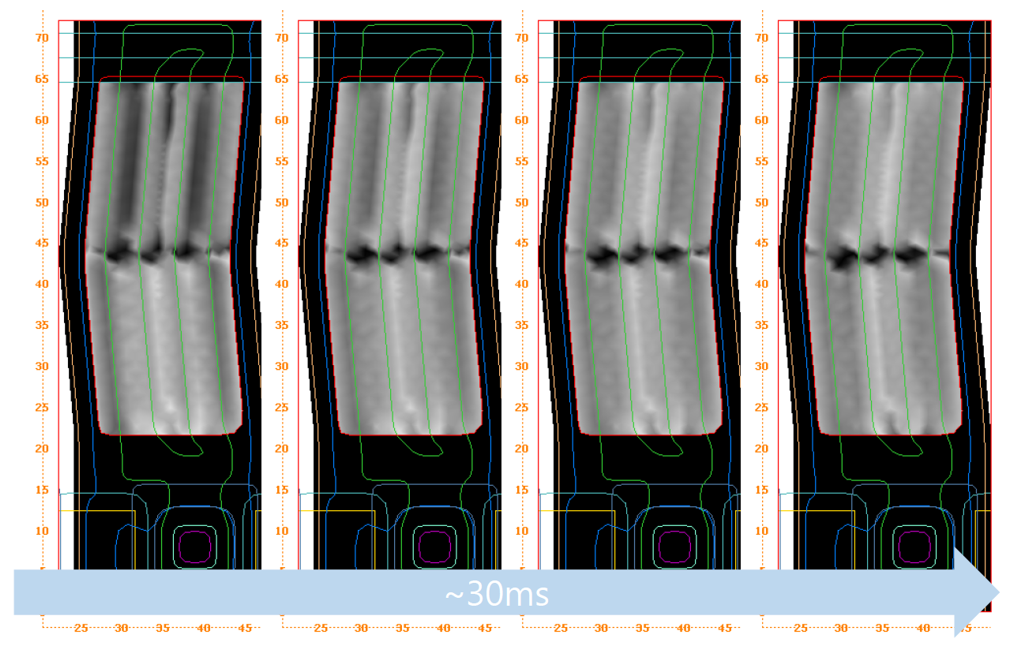

按壓之后松弛條件變化過程
|
