TechWiz LCD 2D應用：單疇IPS仿真

對于IPS、FFS等結構來說，其像素電極和公共電極在同一平面，因此不能用TechWiz LCD 1D軟件來仿真，需要至少能進行2維模擬的軟件，本案例使用TechWiz LCD 2D來模擬一下單疇IPS結構。



1. 建模任務

1.1 模擬條件

模擬區域：0~10um

邊界條件：Periodic

偏移角度：0°

單位長度：0.5um

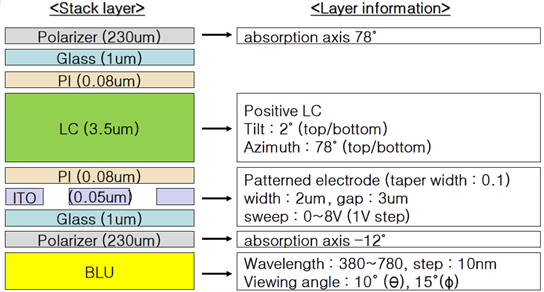

1.2堆棧結構





2. 建模過程

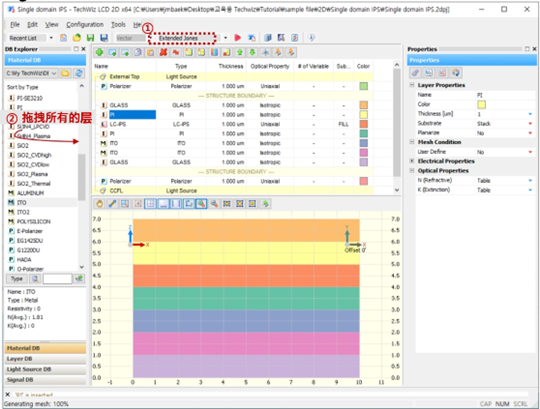

2.1創建堆棧結構

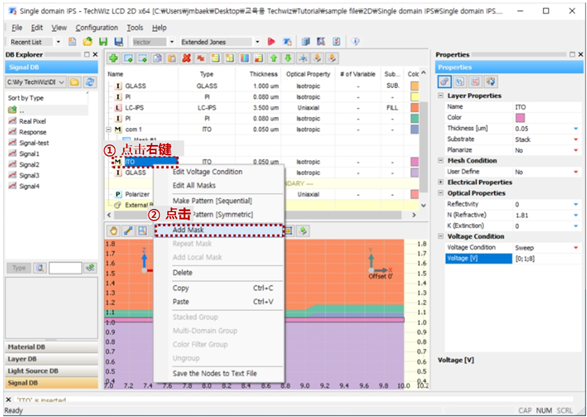

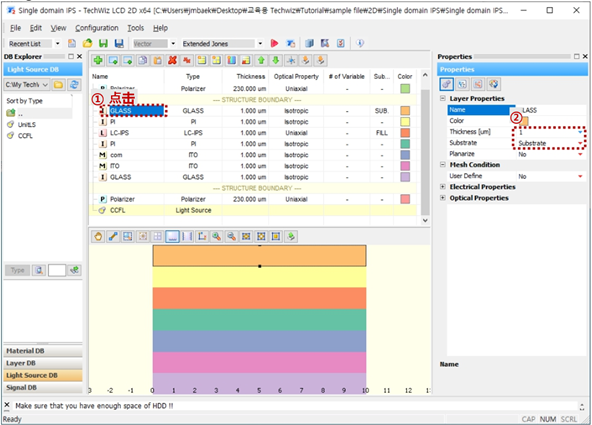

2.2修改各層參數和創建掩膜









3. 結果分析

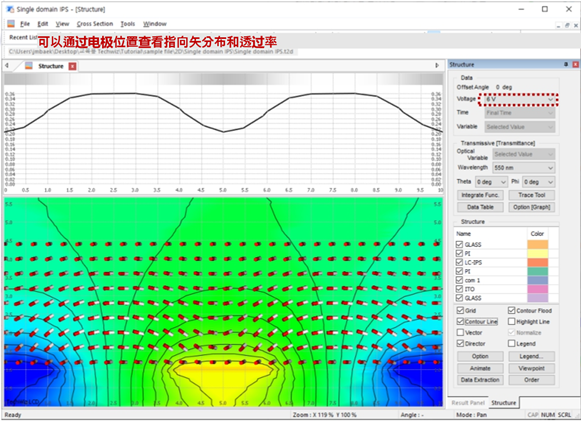

3.1 指向矢分布和透過率

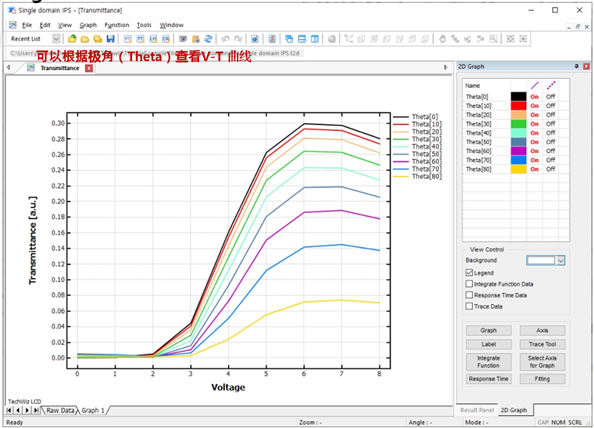

3.2V-T曲線

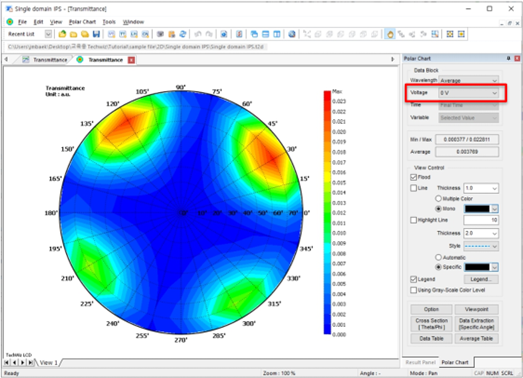

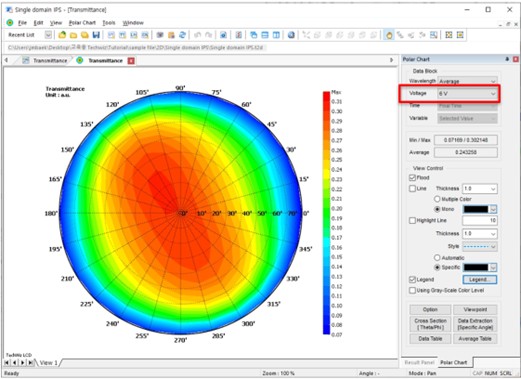

3.3不同電壓透過率圖
