TRCX應用：OLED 像素模擬及電容提取

1. 摘要




由于驅動TFT的遷移率和閾值電壓的不均勻性，需要在OLED中進行OLED像素電路的補償和先進的驅動技術。此外，電容的計算對于提高像素電路的補償精度至關重要，因?yàn)楝F(xiàn)代OLED使用了更多的層，以使其更高效和耐用。TRCX通過使用指定的分析算法來處理用于分析OLED像素電路的數據，從而提供快速準確的計算。



2. 建模任務

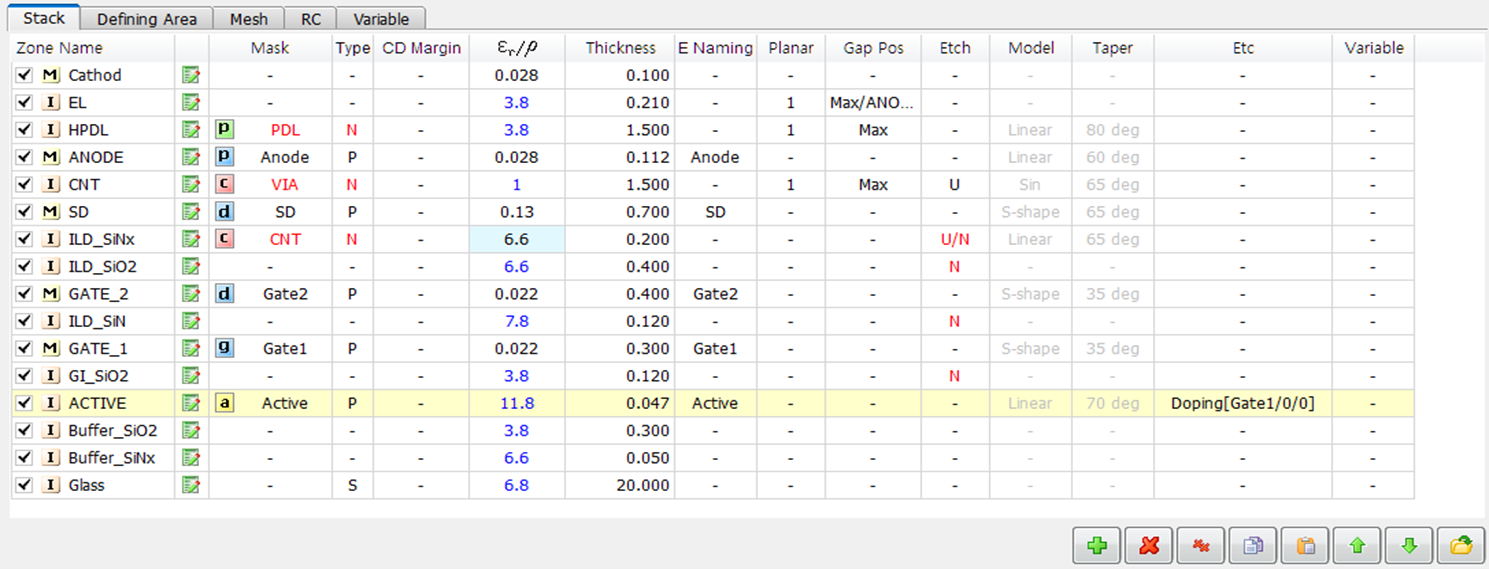

 2.1 堆棧結構



3. 建模過程

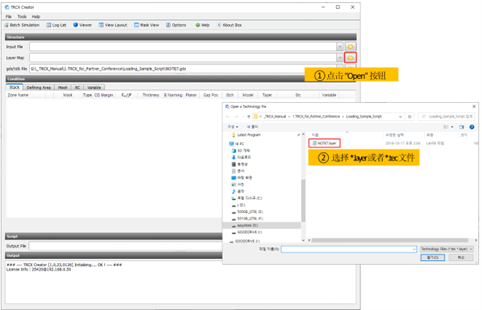

3.1 加載GDS&Layer文件



3.2 定義結構

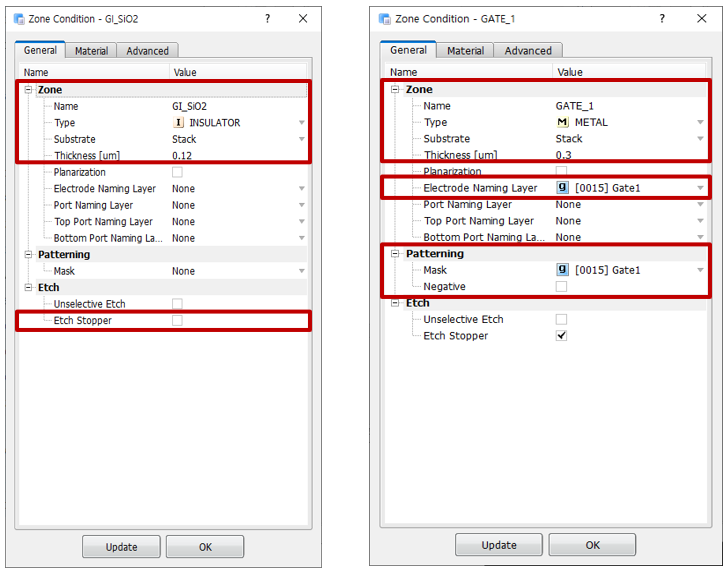

3.3 設置和編輯各層的屬性

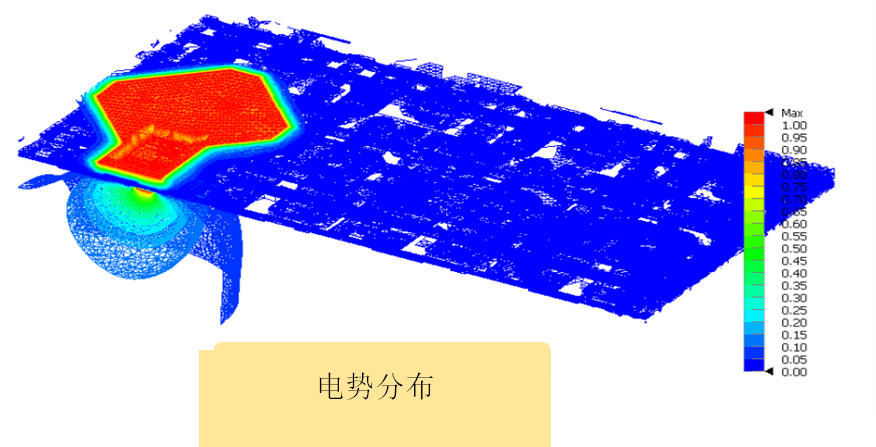

4. 結果分析

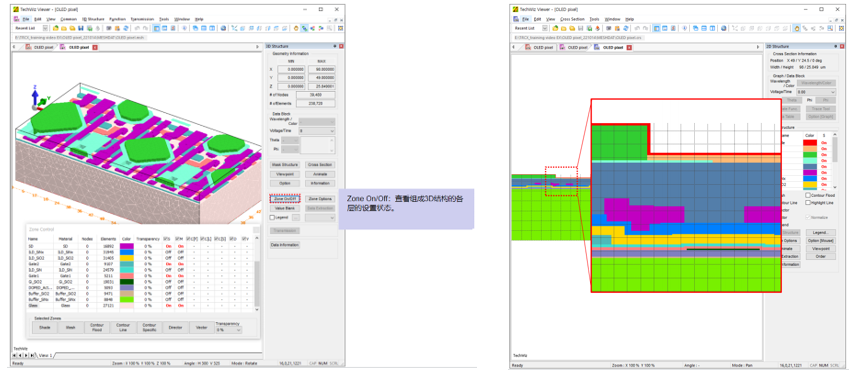

 檢查*.str文件



 檢查msh文件

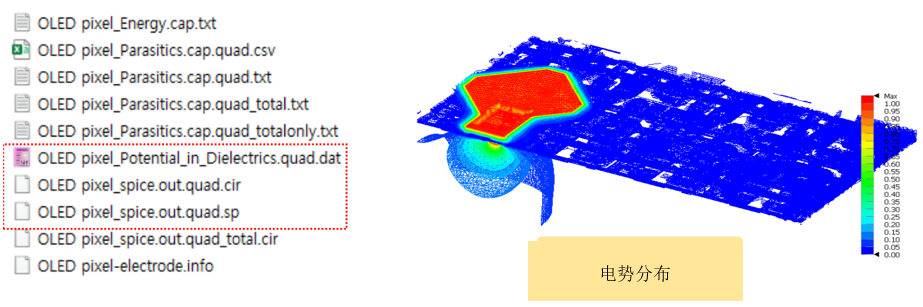

 檢查PANEL文件夾中的結果文件

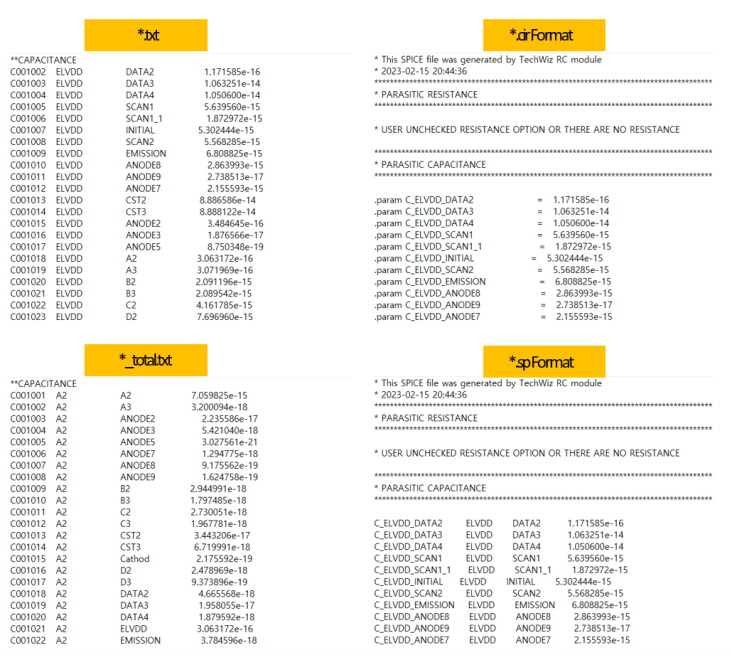

 電容計算結果文件
