OptiBPM:創建一個簡單的多模干涉(MMI)耦合器(2)
時間:2021-04-24 21:34來源:訊技光電作者: 技術部點擊:次打印
2. 定義布局設定
為了定義布局設定,需要在“初始性能對話框(Initial Properties)”窗口進行以下操作:
1) 點擊“默認波導(Default Waveguide)”標簽
Width:2.8
注意:所有的波導將會使用此設定以作為默認厚度
Profile:Channel-Guide

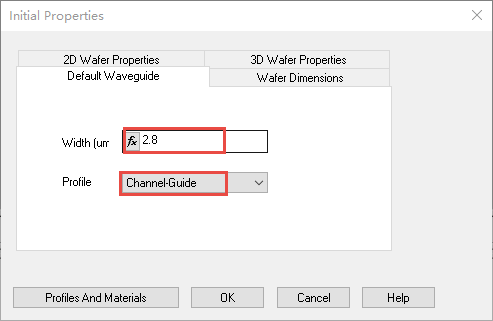

圖7.默認波導標簽下“Width”以及“Profile”設置

2) 切換到“晶圓尺寸(Wafer Dimension)”標簽:
Length:5300
Width:60

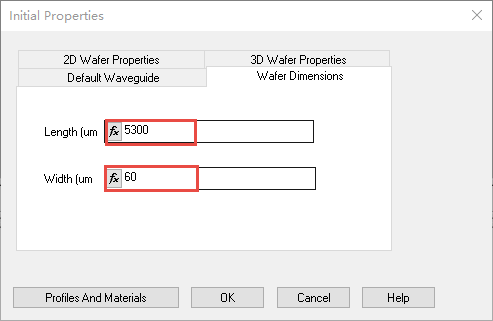

圖8.設置晶圓尺寸

3) 切換到“2D晶圓屬性(2D Wafer Properties)”標簽:
Material:Cladding
點擊OK以激活布局窗口

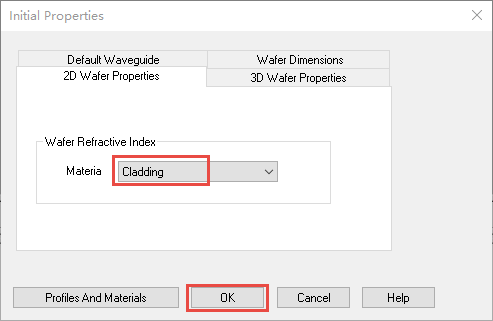

圖9.晶圓材料設置

4) 布局窗口

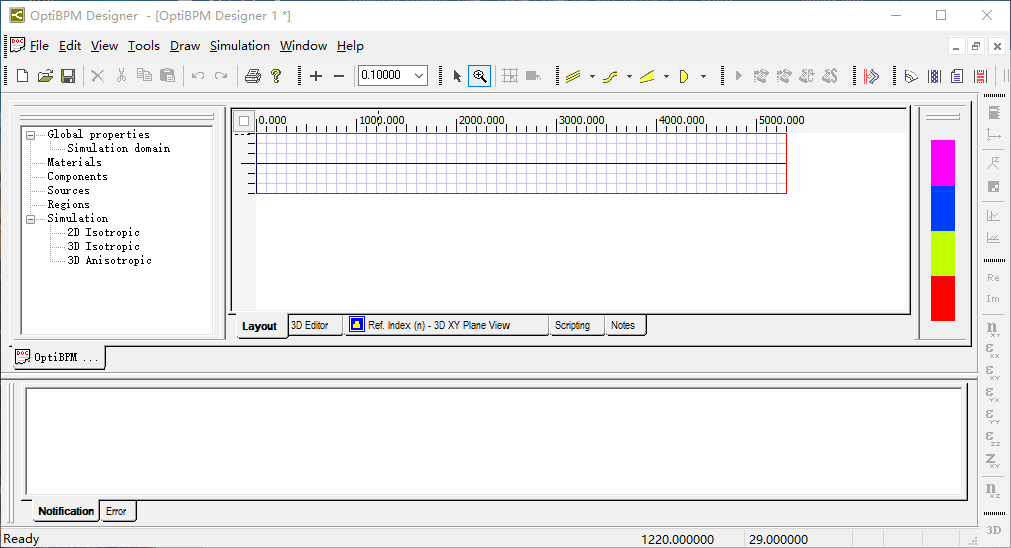

圖10.默認情況下布局窗口顯示

5) 調整顯示比率,以便更好進行波導結構布局設置:
View-Layout Options以激活布局設置選項窗口
Display ratio : Z=40,點擊OK,如圖11所示
調整縮放比率為0.6 ,最終布局顯示如圖12所示

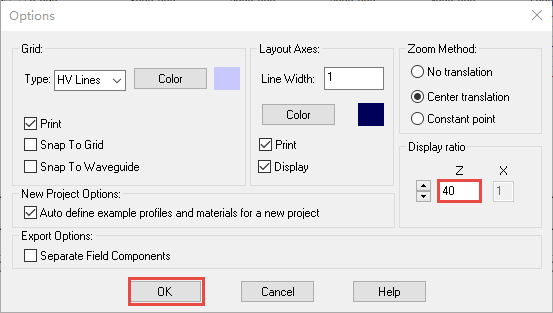

圖11.調整Z方向和X方向的顯示比率

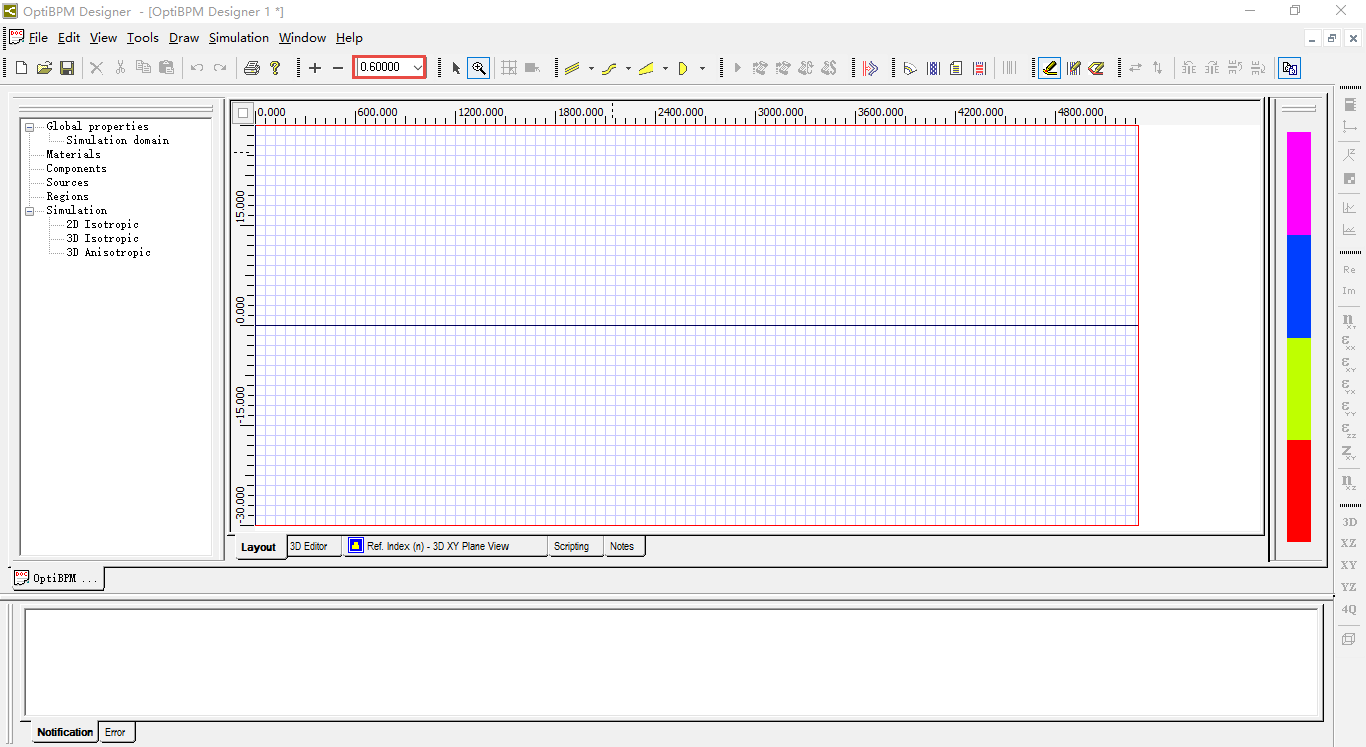

圖12.最終布局顯示

3. 創建一個MMI耦合器
為了構建一個MMI耦合器,需要進入如下操作:
1) 在“繪圖(Draw)”菜單下選擇“線性波導(Linear Waveguide)”或者在波導欄 下選擇線性波導
2) 當鼠標指針變?yōu)槭植鏁r(shí),點擊布局窗口左側,并向右側拖拽波導后松開鼠標,以生成第一個線性波導

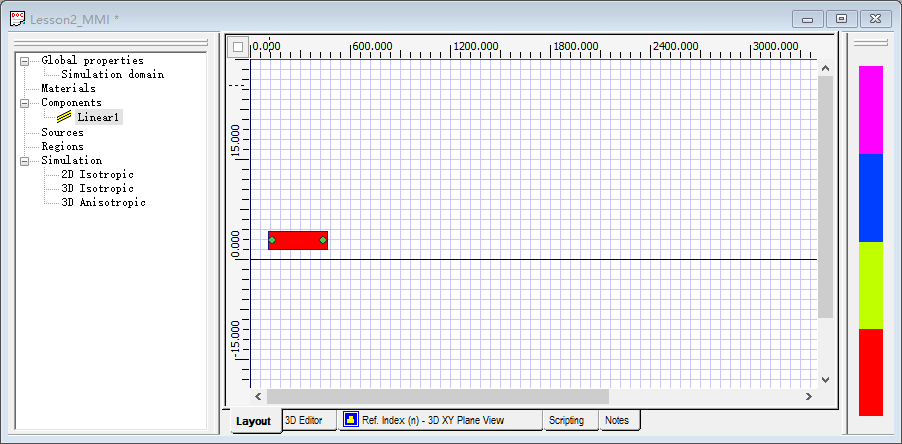

圖13 .繪制第一個線性波動
