簡介
在本案例中，我們演示了如何將OptiGrating中的設計導出到OptiSystem，并通過“OptiGraitng component”將其作為組件使用。本文首先在OptiGrating中設計了一個均勻光纖光柵，然后在OptiSystem中應用于一個三用戶OCDMA系統。OptiGrating組件位于“Optiwave Software Tools”庫中。
一、在OptiGrating中設計均勻FBG
我們使用OptiGrating軟件中的案例文件“fbguniform”來設計光柵。本設計做了兩個改動：
1)將Average Index設置為均勻
2)將Ind.Mod設置為0.00023，以獲得所需的帶寬。

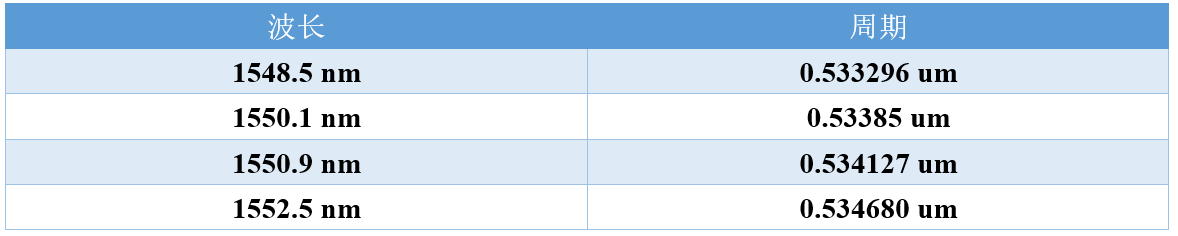

在這個例子中，我們設計了四個均勻的FBG，帶寬為0.3 nm，中心波長為分別為1548.5 nm、1550.1 nm、1550.9 nm和1552.5 nm。中心波長由光柵的周期長度決定。下表顯示了每個光纖光柵的周期長度。
圖1顯示了均勻光纖光柵設計的設置，圖2顯示了光柵的頻譜。
圖1.均勻FBG的“Grating Definition”選項卡設置

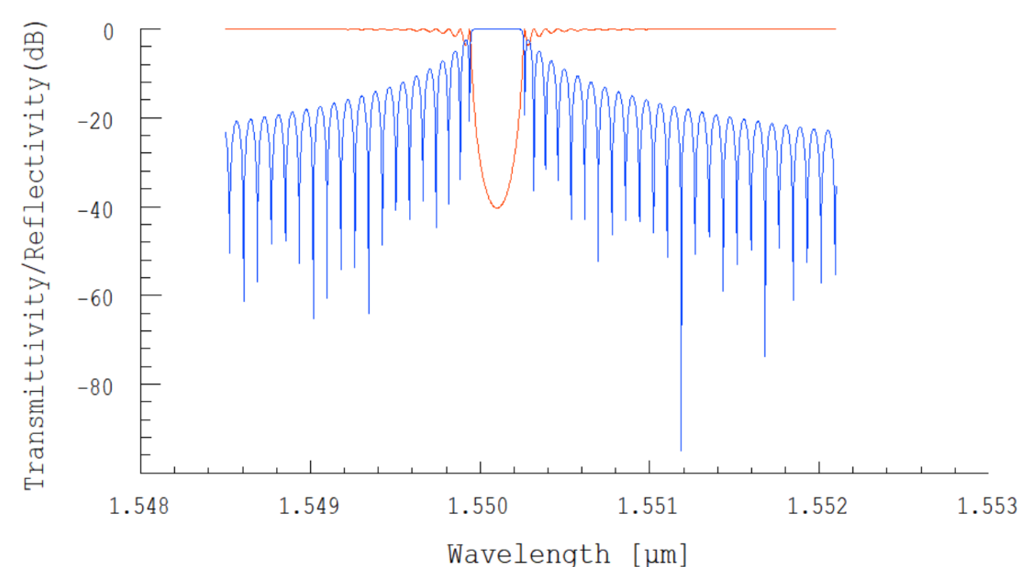

圖2.帶寬為0.3 nm，波長1550.1 nm處均勻FBG的頻譜
在一個設計中也可以有多個光柵。我們設計了一個具有兩個均勻FBG的光柵，其中心波長分別為1548.5 nm和1550.1 nm，帶寬均為0.3 nm。圖3光柵的設置，圖4是光譜。
圖3.兩個均勻FBG的“Grating Definition”選項卡設置

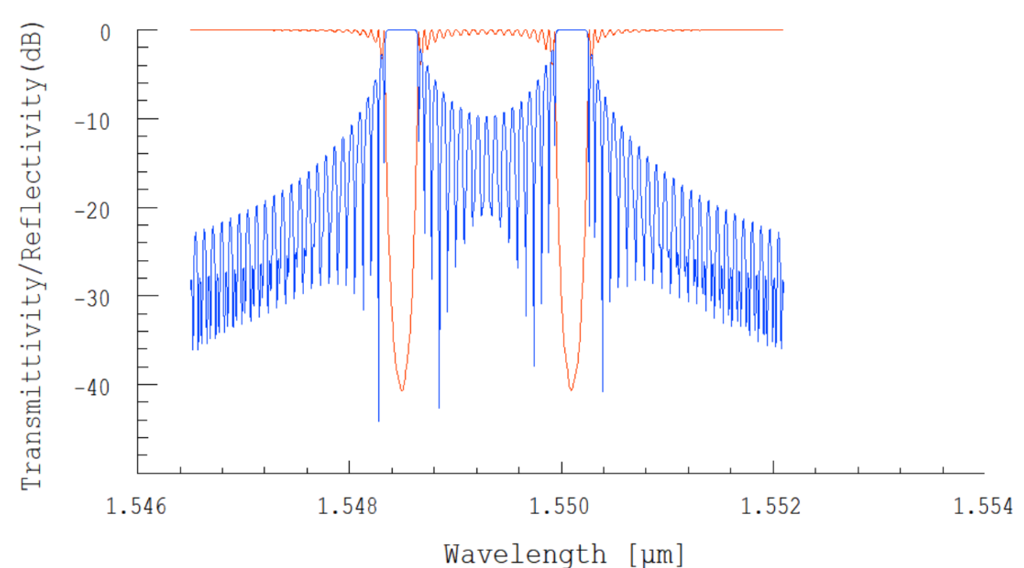

圖4.帶寬為0.3 nm，波長1548.5 nm和1550.1 nm處兩個均勻FBG的頻譜
為了將設計好的FBG輸出到OptiSystem，我們需要保存透射和反射的頻譜。這可以很容易地完成，使用Tools菜單和選擇“Export Complex Spectrum”。導出格式選擇“OptiSys”格式，并選擇文件名。
圖5.導出OptiGrating中的FBG
二、在OptiSystem中導入均勻光纖光柵到OptiGrating component
為了在OptiSystem中調用設計，只需在布局中拖動一個“OptiGrating component”，并選擇生成的“*.txt”文件路徑（圖6）。這將自動導出在OptiGrating中設計的FBG的傳遞函數到“OptiGrating component”。在案例中，我們將設計的FBG應用于OCDMA網絡。
圖6.OptiGrating Component設置
下圖為OptiSystem中OCDMA系統的布局圖。我們模擬了一個基于3用戶光纖布拉格光柵（FBG）的200 Mbit/s的OCDMA網絡。均勻FBG采用修正二次同余(MCQ)碼實現頻譜振幅編碼。

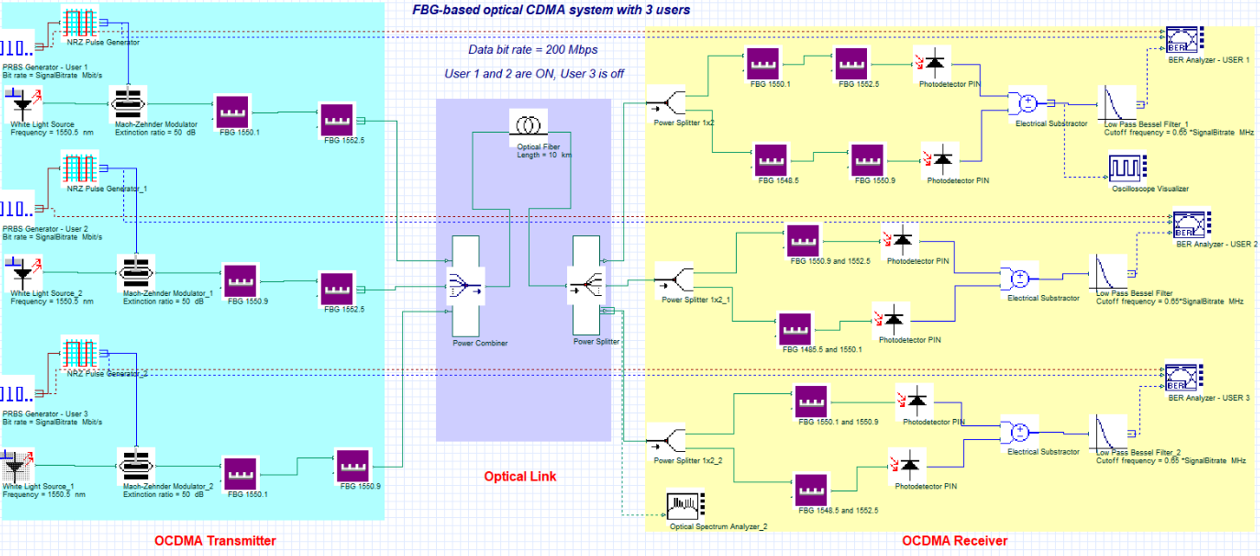

圖7.OCDMA系統布局
該信號是NRZ PRBS數據使用馬赫-曾德調制器調制非相干光源而產生的。光鏈路是10km的單模光纖。接收機包括兩個光譜濾波器和兩個光電探測器，通過低通濾波器和誤碼率分析儀執行解碼。在本實驗中，用戶1和用戶2為ON，用戶3為OFF。接下來的兩個圖展示了用戶1和用戶2的編碼數據的頻譜。

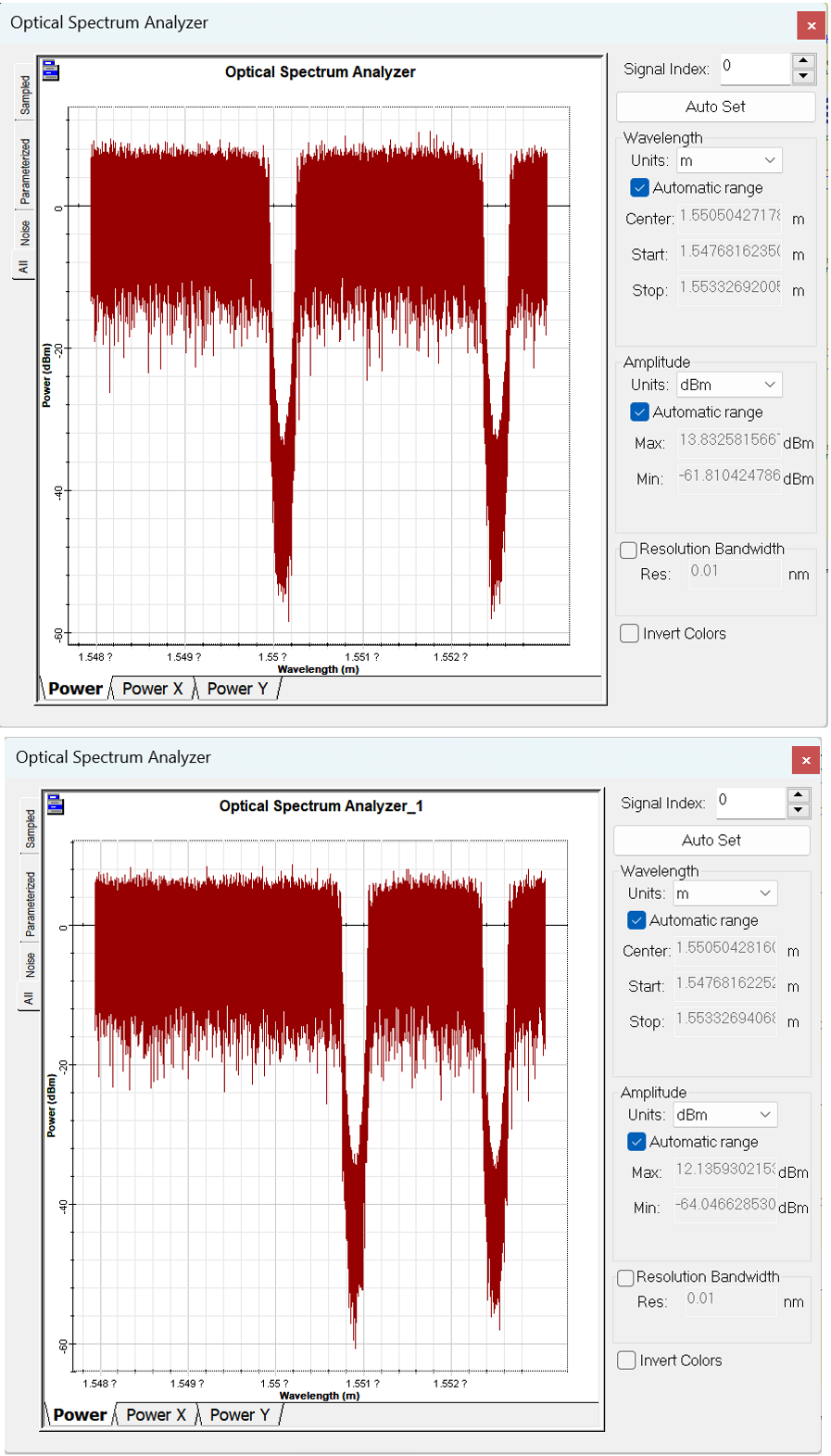

圖8.用戶1和用戶2的編碼數據譜
以下是用戶1和用戶2的眼圖。使用OptiSystem，您可以通過增加用戶、使用不同的OCDMA編碼方案、調制格式或增加傳播長度來分析該系統的性能。
圖9.用戶1和用戶2傳播10公里后的眼圖
|
