主要用于介紹如何在OptiBPM中創建一個簡單的多模干涉耦合器，主要步驟如下：
• 定義MMI耦合器的材料；
• 定義布局設定；
• 創建一個MMI耦合器；
• 插入輸入面；
• 運行模擬；
• 在OptiBPM_Analyzer中預覽模擬結果。
1. 定義MMI耦合器的材料
為了定義MMI耦合器的材料，需要進行如下操作：
1) 通過File-New打開“初始性能對話框（Initial Properties）“

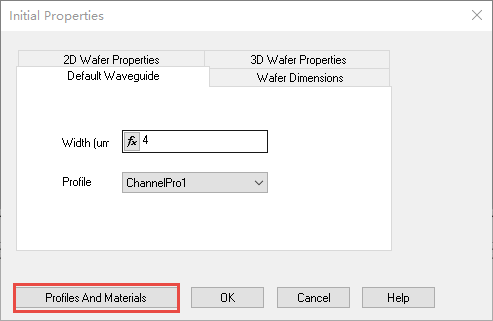

圖1.初始性能對話框
2) 點擊圖1中的“輪廓和材料（Profiles And Materials）”以激活“輪廓設計窗口（Profile Designer）”

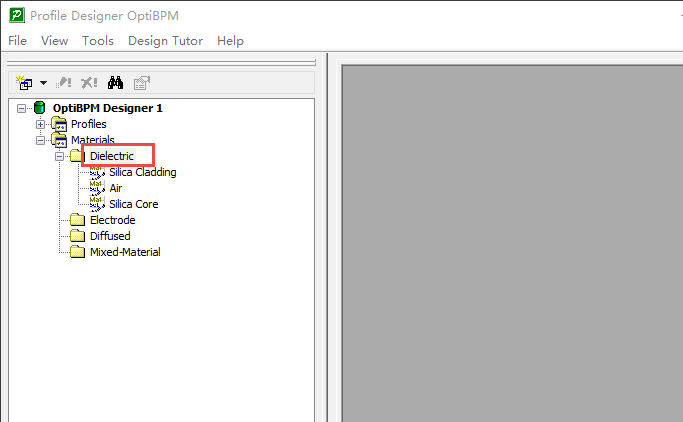

圖2.輪廓設計窗口
3) 右鍵單擊圖2中材料（Materials）標簽下的“電介質（Dielectric）“，選擇New以激活電介質材料創建窗口

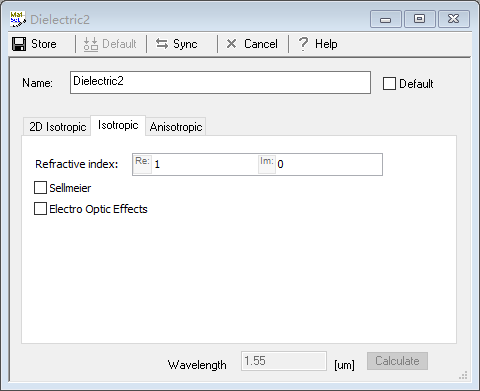

圖3.電介質材料創建窗口
4) 在圖3中窗口創建第一種電解質材料：
− Name : Guide
− Refractive Index (Re) : 3.3
− 點擊“Store”以保存創建的第一種電解質材料并關閉窗口

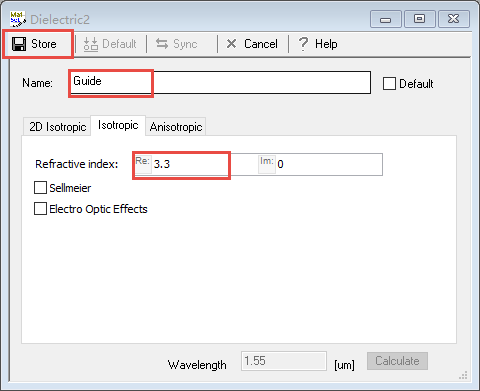

圖4.創建Guide材料
5) 重復步驟3）和4），創建第二種電解質材料：
− Name : Cladding
− Refractive Index (Re) : 3.27
− 點擊“Store”以保存創建的第一種電解質材料并關閉窗口

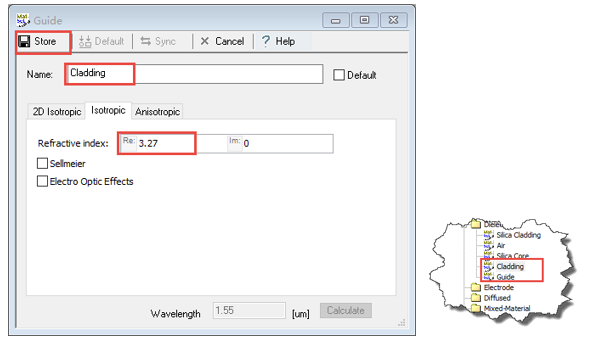

圖5.左圖為創建Cladding材料，右圖為材料創建成功后電解質材料標簽下的顯示
6) 雙擊Profiles標簽下的Channel-Channel1，進入通道編輯窗口，構建通道：
− Name ： Guide_Channel
− 2D profile definition: Guide
− 點擊“Store”保存創建的通道并關閉通道編輯窗口，關閉Profile Designer窗口

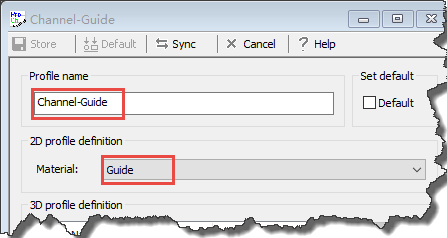

圖6.構建通道
|
