PhotoView-光度和光譜數據管理
一般、可見、園藝和紫外線領域
• 根據CIE推薦239:2020，增加了可見光(亮視覺)、園藝和紫外線領域的3D光譜學矩陣管理，它包括：
o 直接讀取光譜的三維矩陣(不再需要預先輸入強度矩陣)
o 自動生成每個場的發光、PAR和輻射強度的相對矩陣
o 集成光譜的計算基于創新的內存管理，允許導入包括超過25萬個值的3D矩陣
o 領域和相關單位在可見光(亮視覺)、園藝和紫外線之間自動轉換
注意：園藝和紫外線領域可通過Horti-Plus和UV- plus模塊獲得
• 添加了使用由集成光譜的顏色坐標定義的顏色，對極坐標、笛卡爾坐標、光度體積和光束開角圖的內部區域著色的選項

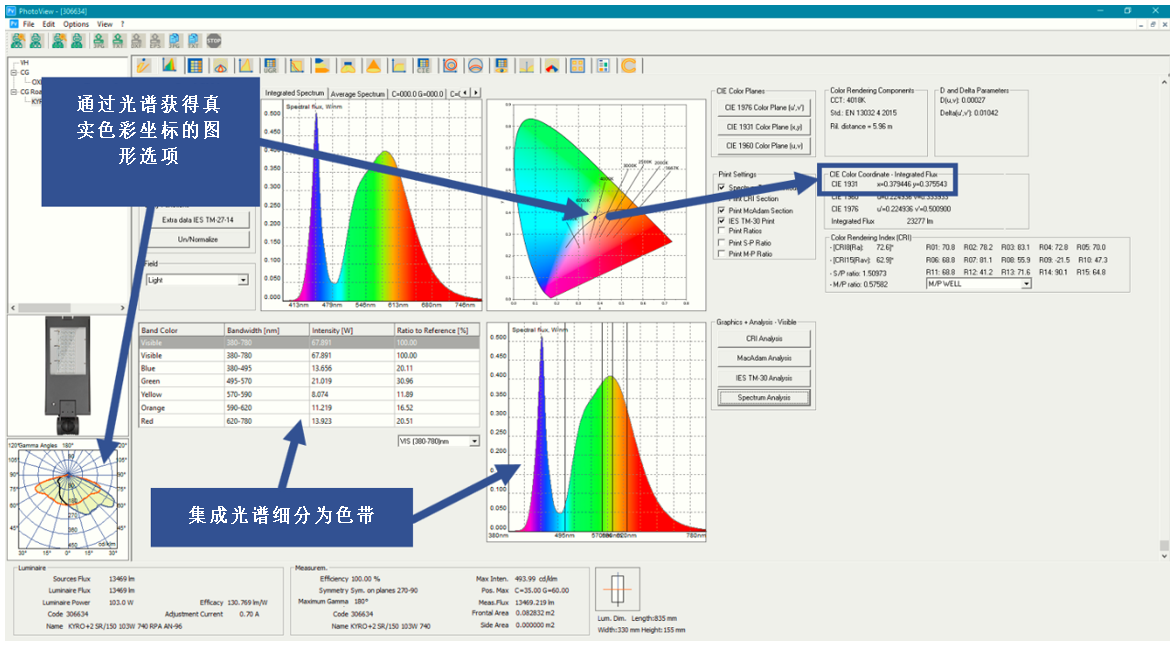

• 關于可見光的圖表
o 增加了把380 ~ 780 nm的光譜圖細分為色帶（藍色，綠色，黃色，橙色和紅色）
o 增加了按色帶劃分且?guī)в邢鄬?duì)百分比的輻射通量表

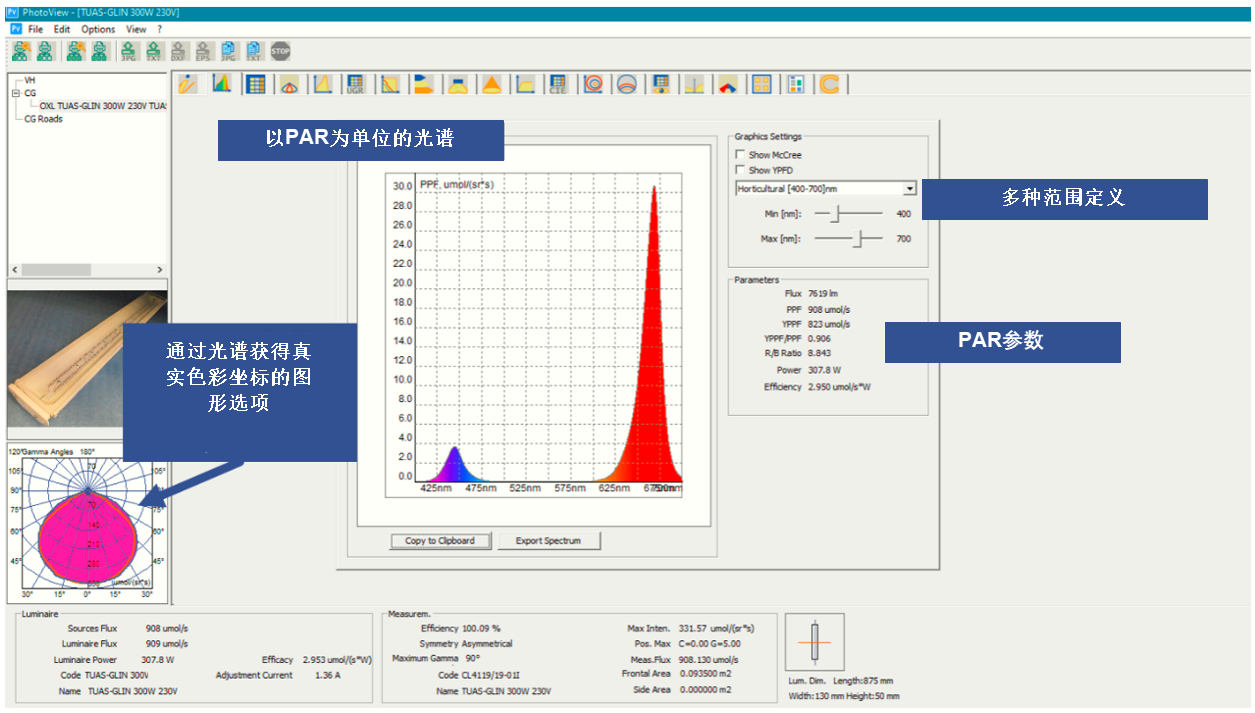

• 有關園藝領域PAR單位的圖表：
o 以PAR為單位的頻譜圖
o PAR參數表，如PPF(光合光子通量)，YPPF(產量PPF)， YPPF/PPF, R/B比(紅/藍)，功效PAR PPF/W甚至可以設置在標準400 -700 nm之外的范圍
• 以輻射單位表示的UV圖形和圖表：
o 以輻射度單位劃分的光譜圖，細分為UVA，UVB和UVC譜帶
o 按UVA，UVB和UVC譜帶列出的輻射通量，輻射通量的百分比和輻射效率的圖表
File/Batcher/Dir-to-Dir功能
• 添加了“打印自定義”功能，它允許根據“File/Custom Print Settings”功能定義的圖形和表格的配置，打印n個光譜文件（IES，IESxml，LDT OXL，UNIxml）的n個測光圖
驅動電流
• 根據CEI指南34-189，有關擴展LED照明燈具的電氣和光度測量的要求，已經完成了LED照明燈具的驅動電流的管理�，F(xiàn)在可以根據電流將通量和功率的數據保存在一個OXL文件中
Batcher Plus
• 添加了File/Custom/Batcher Plus功能，它允許：
o 從一組LDT，IES或OXL原始光度計自動生成OxyTech標準格式的Excel文件（BEF = Bridge Excel File）；BEF文件的每一行顯示從其源文件獲取的單個燈具的數據
o 通過外推源文件，使用前面創建的Excel BEF文件自動生成其他LDT、IES和OXL文件
Litecalc-照明設計與規劃
通用
• 添加了新的園藝（400-700nm）和紫外線（200-400nm）領域，可以直接使用PAR單位和輻射度單位進行設計計算，而無需使用乘法器。通過擴展“模式”選項卡進行選擇
• 已經實現了對絕對，相對（網格）和對象坐標系的新管理
• LED驅動電流 - 已根據CEI指南34-189完成了LED照明器驅動電流的管理 - 擴展了LED照明器和光度測量的指南，允許根據電流將通量和功率數據保存在單個OXL文件中
• 導出Dxf – Dxf中的項目、結果和圖形的導出已經修改：程序?qū)С龅臒艟吲c打印輸出的參考相同，層管理已重組
計算和渲染
• 包含了新的計算和渲染功能。除了使用白光進行計算（注意：這是通過導入LDT或IES LM-63文件獲得的計算）之外，它還可以直接管理照明器發出的光的顏色。這可以通過將包含光譜3D矩陣的OXL文件導入到程序中，使之避免通過選擇近似光譜或顏色坐標來定義光的顏色參數。適用于可見光，園藝和紫外線領域。
Road Plus
• 新增PDF文件項目自動打印功能
• 修改了項目編碼的管理，以便在打印的PDF文件中自動報告
隧道

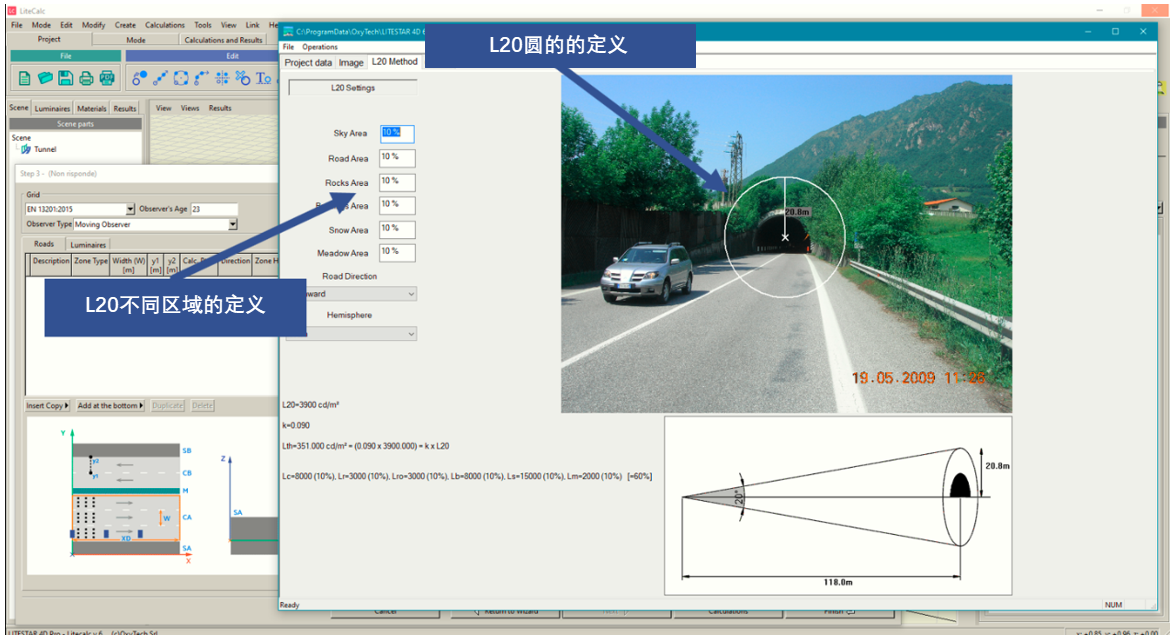

• 采用CIE 88: 2004推薦的L20方法評估亮度曲線
• 在包括EN CR 14380-2003(歐洲技術報告)、OC36215 2015(西班牙)和UNI 11095-2021(意大利) 的標準之后，可用于確定隧道入口亮度曲線的標準列表有所豐富
• 隧道高級工程部分-燈具標簽-增加Excel文件的導入功能，包括編號、級別、燈具坐標、光度文件、調光器、維護因子。這對于加快以及自動化隧道工程管理具有重要意義
• 缺陷修復 - 通過以與左墻相同的方式確定右墻方向，修改了墻上結果的顯示
打印輸出
• 新增“另存為默認”功能。它允許配置打印列表以用于后續項目，而無需重新配置
• 隧道 - 根據UNI 11095：2021，按亮度曲線區域（入口，過渡，不變，出口）完整打印出照度，亮度和均勻度的結果。此功能還適用于所有其他標準
Liswin – 交互式電子目錄
通用
• UNIxml文件的管理已更新，以滿足2017年9月27日的CAM（最低環境標準）要求，并根據2020年7月7日的勘誤表UNI 11733：2019進行了更正
• 增強了Excel BEF文件的導出和導入功能，用于自動創建目錄
• 缺陷修復 - 導入LDT或IES文件時光源的重疊錯誤，導致先前導入的燈具光源消失。
|
