OptiSystem應用：SOA波長變換器（XGM）

本案例演示了SOA作為使用交叉增益飽和效應（XGM）的波長變換器的應用。


波長為λ1的光信號與需要轉換為波長為λ2的連續光信號同時輸入SOA，SOA對λ1光功率存在增益飽和特性，結果使得輸入光信號所攜帶信息轉換到λ2上,通過濾波器取出λ2光信號，即可實現從λ1到λ2的全光波長轉換。輸入信號和CW信號可以被雙向或反向地發射到SOA中。這里考慮了一種傳播方案。


為了實現這一想法，強度調制的輸入信號和CW信號被多路復用，然后被發射到SOA中，如圖1所示。



圖1.光路布局



要演示10 Gb/s的轉換，需要以下全局參數（見圖2）。

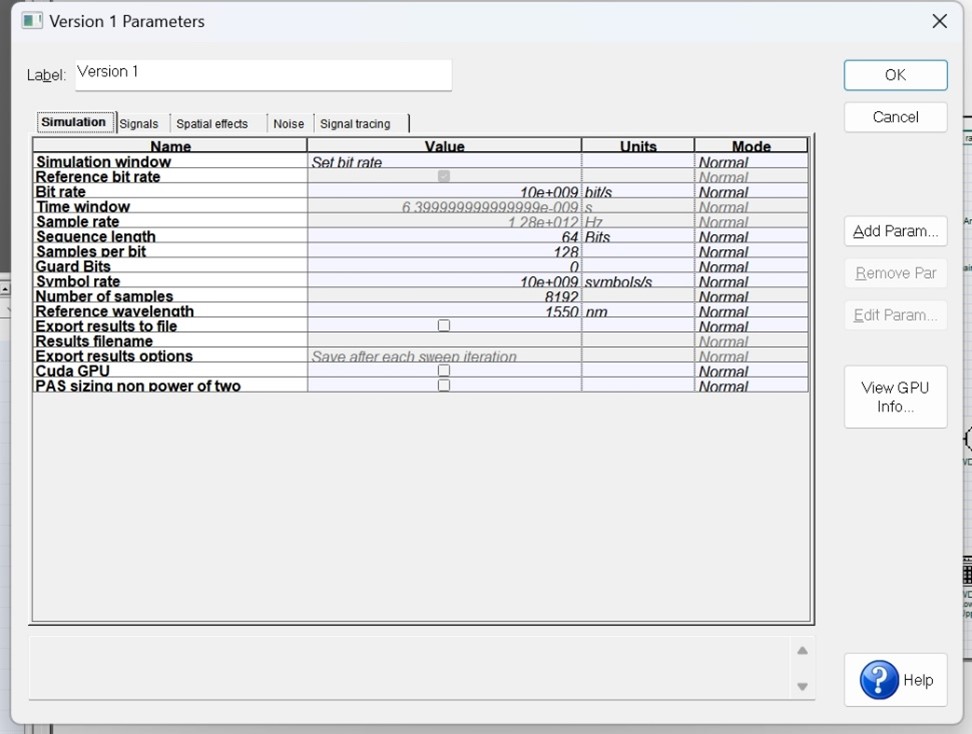

圖2.全局參數設置


強度調制的輸入信號和CW信號具有1550和1540nm的載波波長和0.316mW和0.158mW的功率（沒有線寬、初始相位和極化）。在WDM復用器2×1的幫助下對信號進行復用，輸入SOA中。

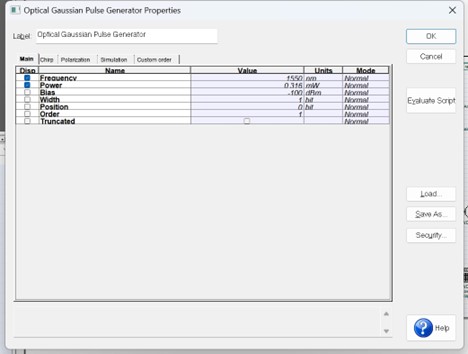

圖3所示為高斯脈沖生成器參數設置：



圖3.高斯脈沖生成器參數設置

圖4顯示了強度調制信號的形狀和頻譜。：

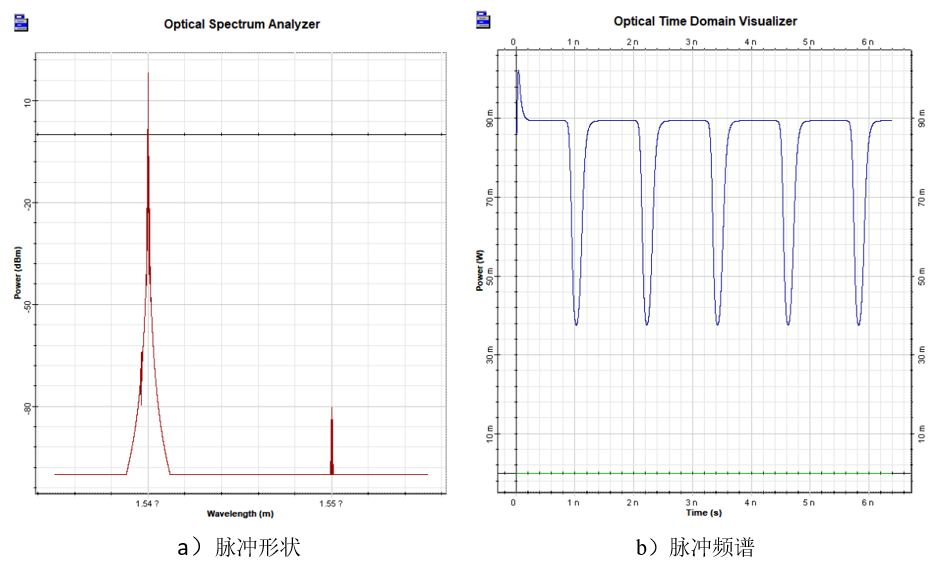

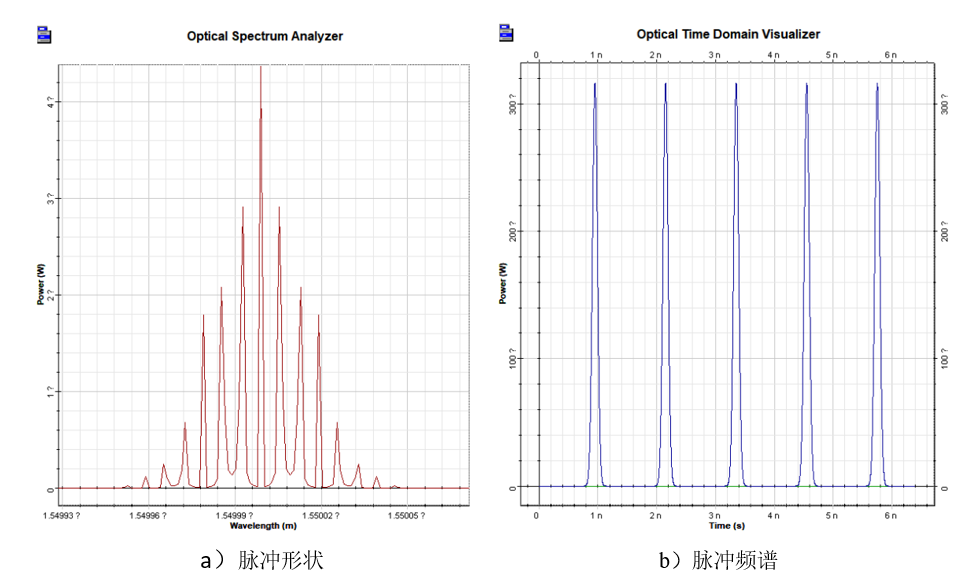

圖4.脈沖形狀和頻譜





圖5顯示了多路復用器參數和通道。



a）主要參數




b）通道

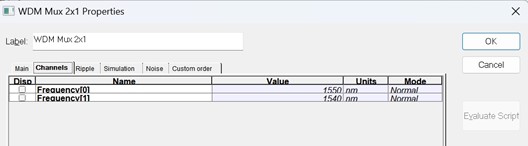

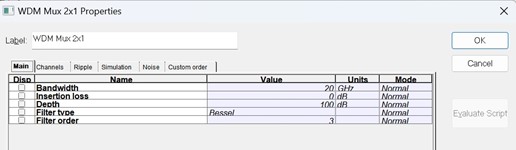

圖5.WDM復用器設置



圖6顯示了多路復用后信號的形狀。

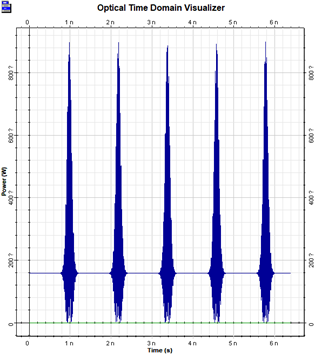

圖6.WDM復用后的波形



圖7顯示了SOA物理參數。這些放大器參數給出了不飽和單通道增益G0=30dB。

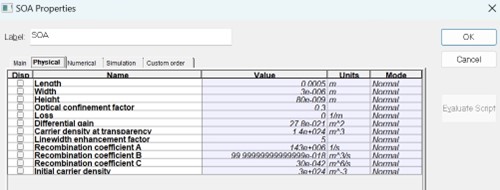

圖7.SOA物理參數



圖8顯示了放大信號。

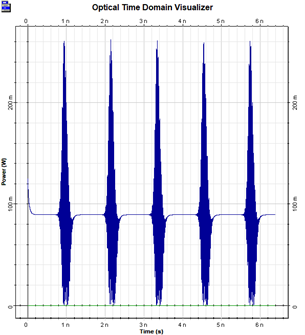

圖8.SOA放大信號



經過多路分解器的放大信號，其特性類似于多路復用器。圖9顯示了多路分解器后λ=1550 nm處的信號形狀和頻譜。



圖9.1550信道信號形狀和頻譜



圖10顯示了多路分解器后λ=1540 nm處的信號形狀和頻譜。



圖10.1540信道信號形狀和頻譜



可以清楚地看到信號的反轉。


本案例演示了行波SOA作為使用交叉增益飽和效應的波長轉換器的應用。
