OptiSystem：信號抖動測量

抖動的定義為“信號的定時事件與其理想位置之間的偏差”。當時鐘信號受到調制及串?dāng)_等干擾時，其穩定性會直接受到影響，因此時鐘信號的性能評估成為通信領域的一個重要研究?jī)?nèi)容。



1. 建模任務

本案例演示了“電抖動”組件的設置，抖動需要來自PRBS的電信號和時鐘信號，以便估計信號比特率。參數掃描用于生成抖動幅度和頻率的不同值的多眼圖。



2. 系統設置

布局及其全局參數如圖1和圖2所示。

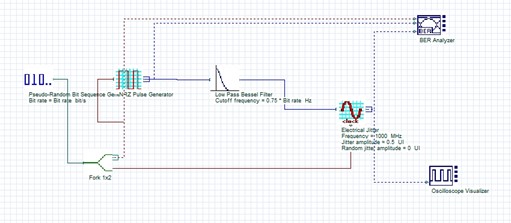

圖1.光路布局



圖2.全局參數設置



下面我們?cè)O(shè)置“電抖動”組件。抖動分為兩類：隨機抖動和確定抖動。OptiSystem中抖動的定義如下：



式中，A為確定性抖動幅度，B為信號比特率，f為抖動頻率。參數tr為隨機抖動，其均值和標準差為零的高斯概率分布由參數random jitter amplitude (RMS value)定義。

本案例中，電抖動參數設置如圖3所示：

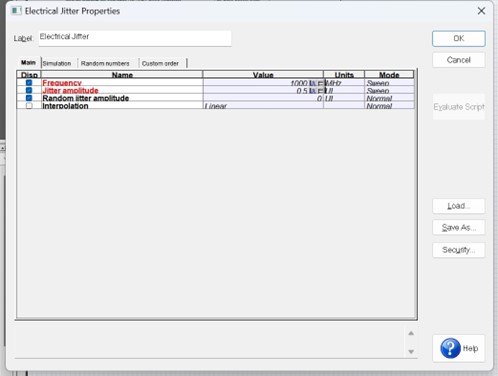

圖3.電抖動器件設置



抖動頻率和抖動幅度使用參數掃描型，掃面迭代次數為9次，如圖4和圖5所示：

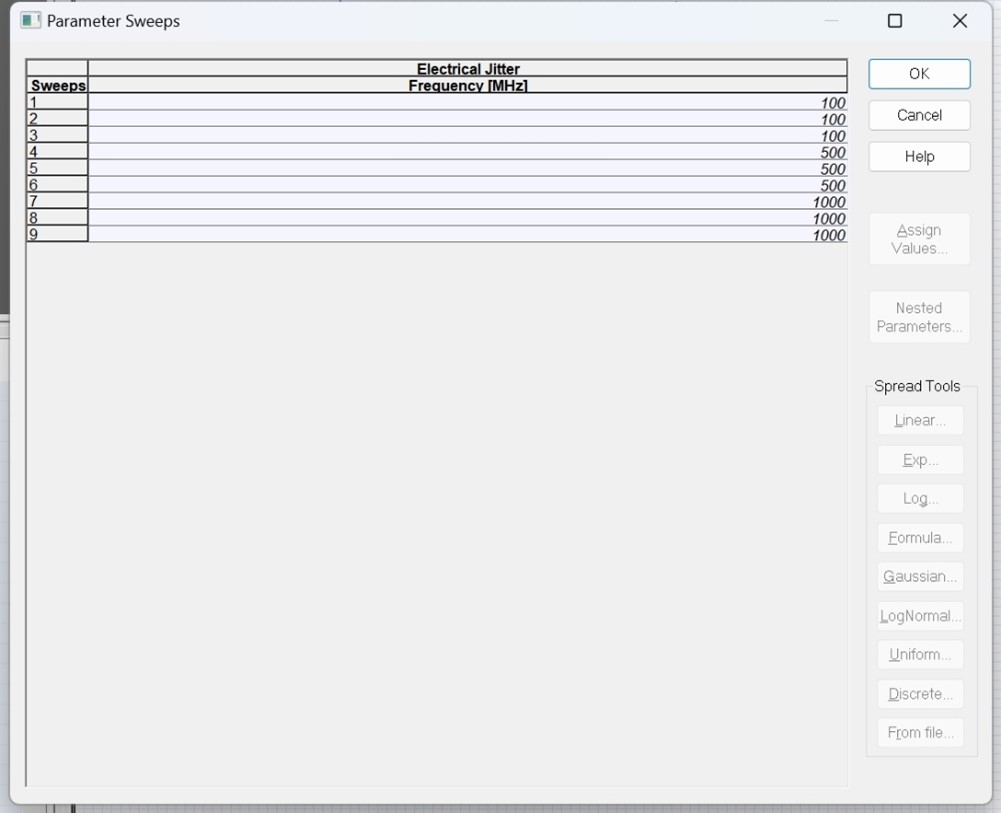

圖4.抖動頻率參數掃描設置

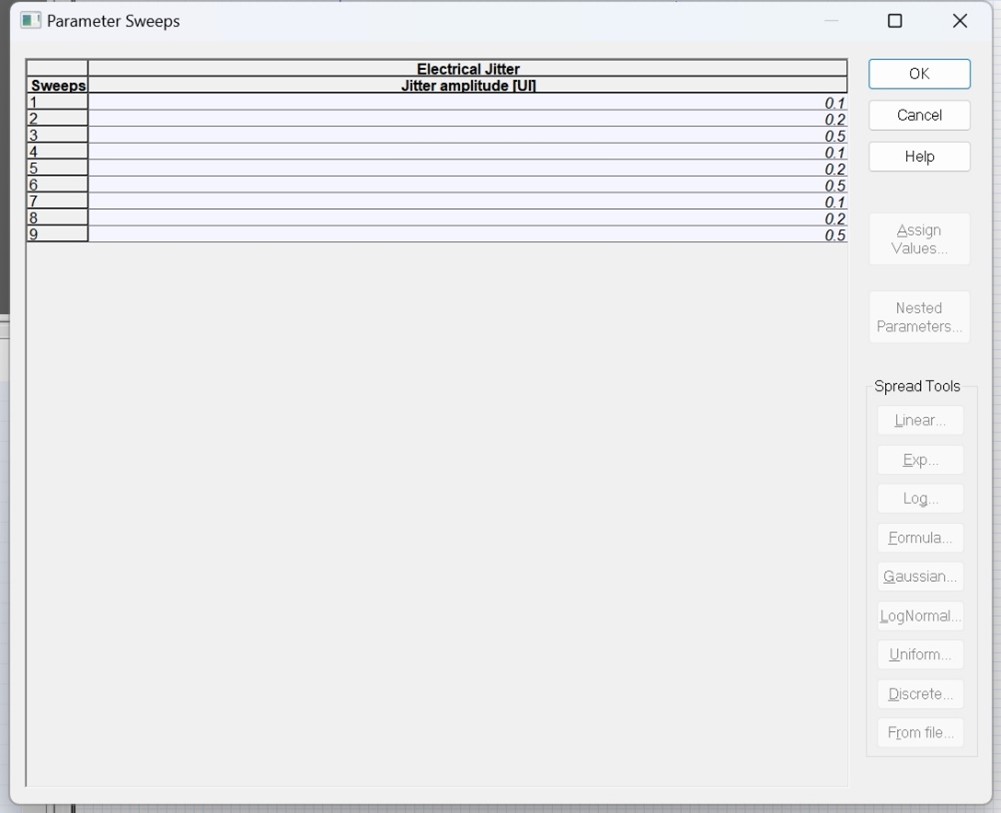

圖5.抖動幅度參數掃描設置



3.運行結果

點擊運行，得到結果如下：

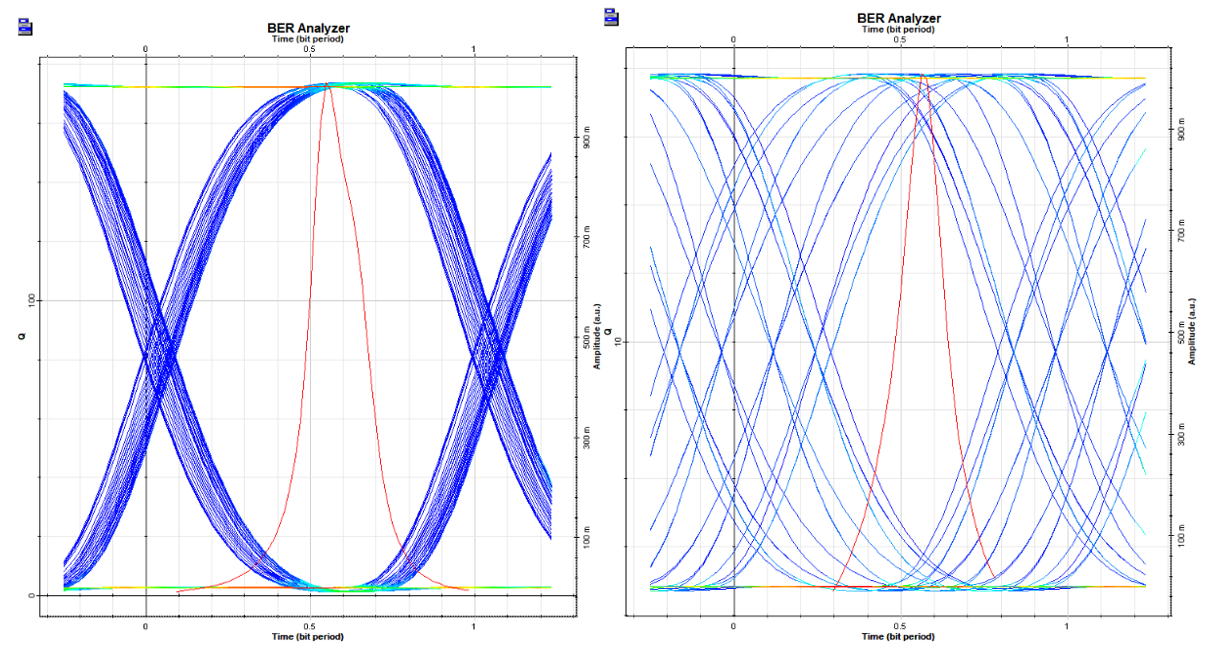

圖6.眼圖



圖7.時域直方圖
