OptiSystem應用：光時分多路復用（OTDM）仿真

光時分多路復用（OTDM）的優點是可以獲得較高速率帶寬比，可以有效減少傳輸過程中信號所占用的資源，提高效率。


本案例演示了OTDM中通過將初始的比特序列壓縮來減小比特之間的間隔，也就是把離散的時域信號壓縮到較窄的時域內，以此來提高傳輸效率。



1. 原理


光路分為兩大部分，第一部分是初始信號生成部分，用10110100的初始序列號來調制光信號；第二部分為壓縮部分，共有三次壓縮過程。每一次壓縮的過程，就是將光信號拆分為兩路信號，對其中一路信號延時處理，最后再把兩路信號耦合到一起。



2. 仿真過程

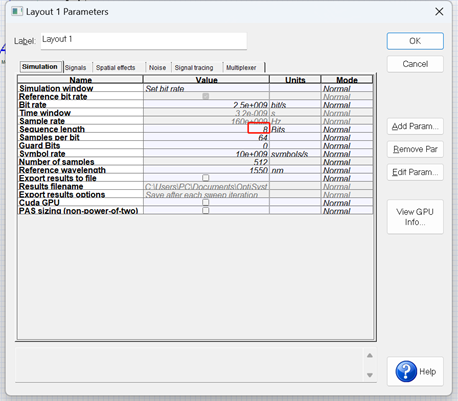

2.1設置全局參數：序列長度設置為8

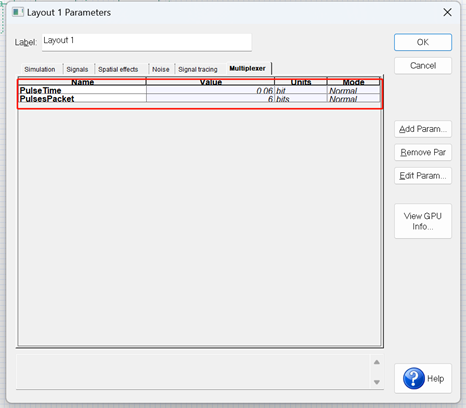

設定脈沖寬度Pulse Time和每個數據包位數PulsePacket的全局變量，后續元件參數設置時通過腳本的方式相關聯



2.2搭建光路



整體光路

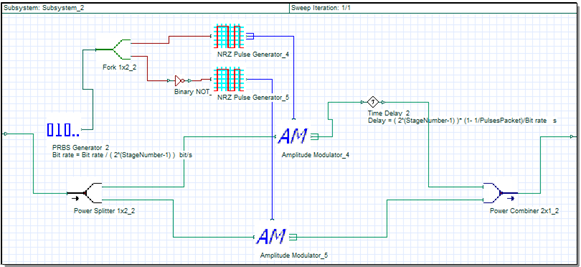

子系統（壓縮區域）



3. 設置元件參數

3.1 生成一個10110100的比特序列

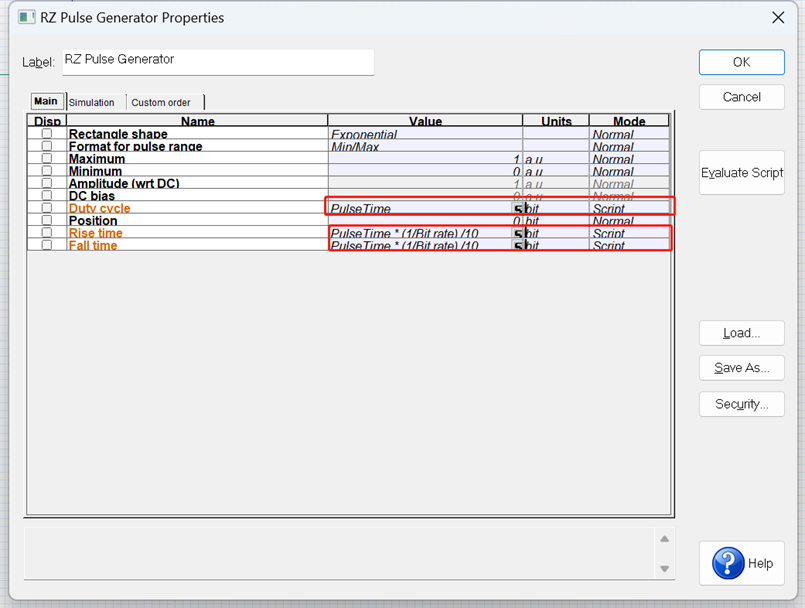

3.2 設置脈沖寬度

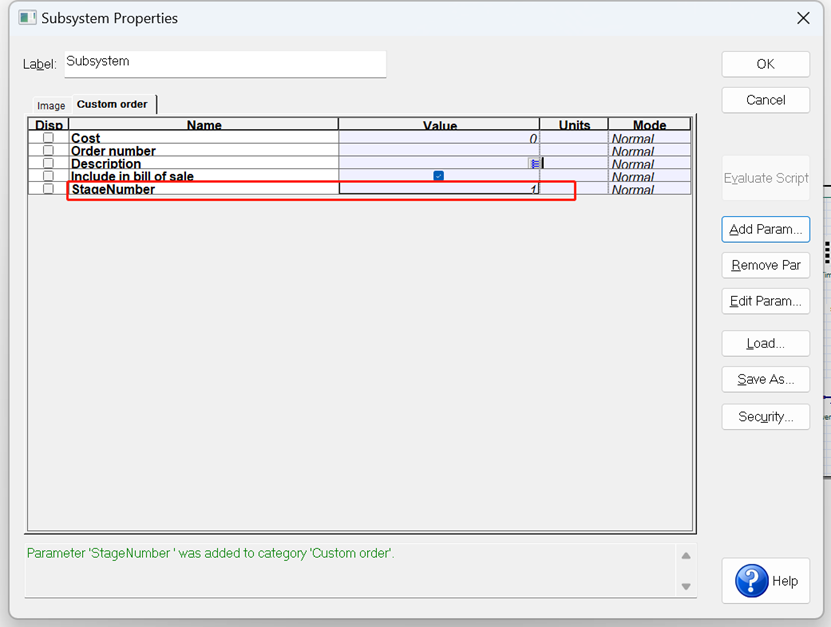

3.3 設置每個壓縮部分的局域變量，局域變量用以調整不同的延遲系數。

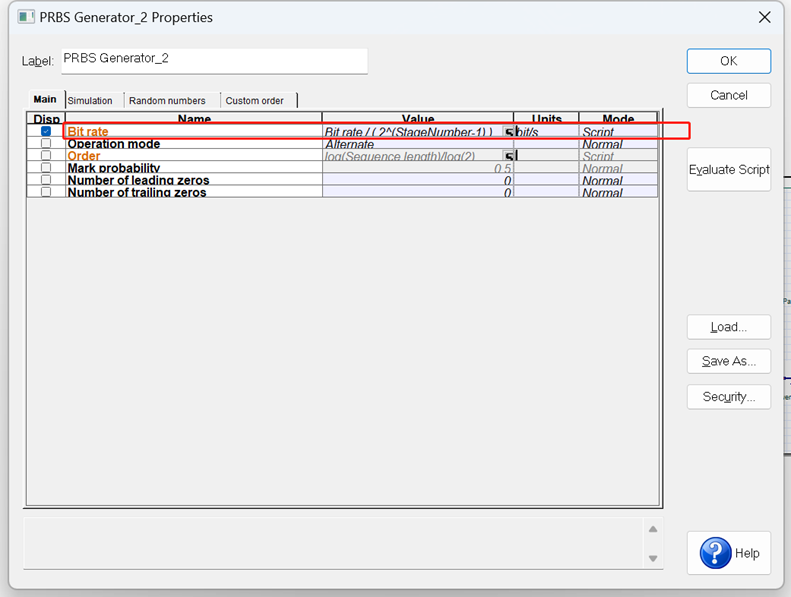

3.4 在壓縮部分中，通過偽隨機信號將所要調制的信號分成兩部分。設置偽隨機信號的比特速率

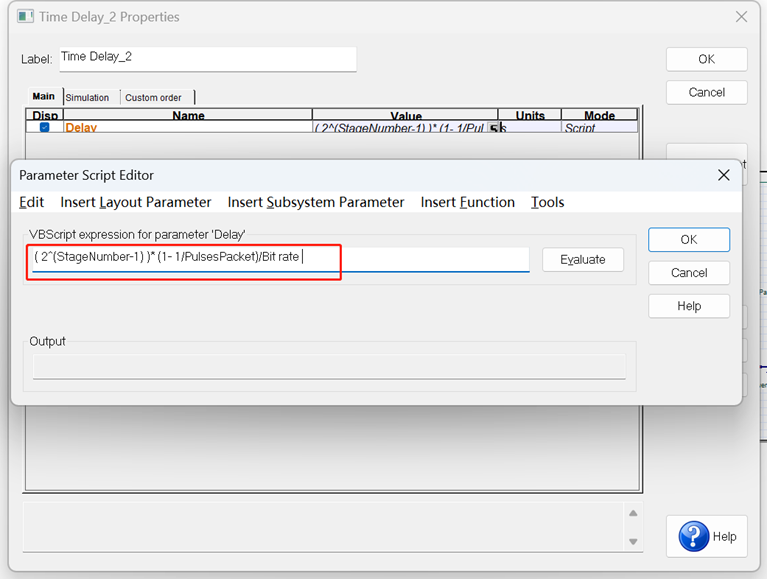

3.5 設置延時器的腳本函數

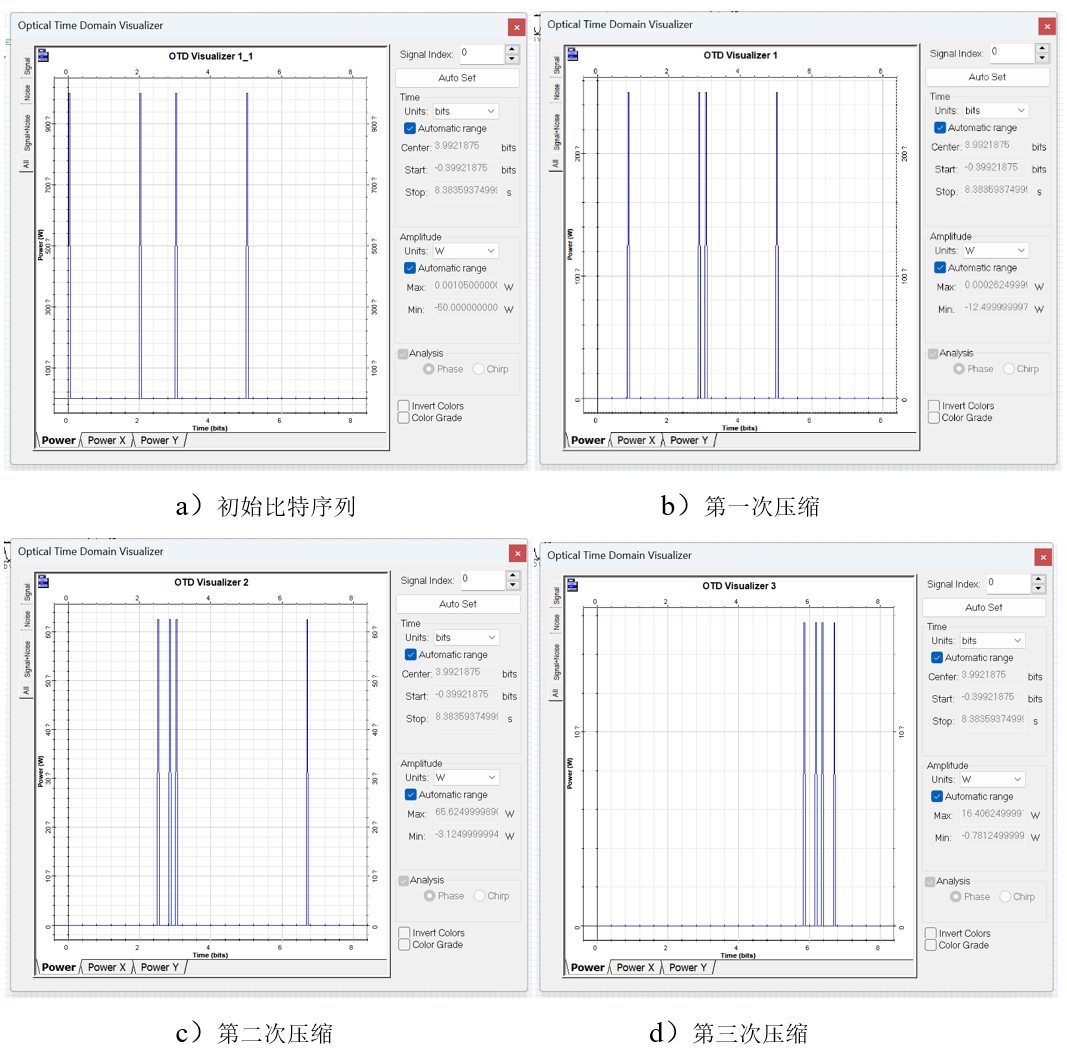

4. 運行結果
