TDeformX 形變分析軟件

1. 軟件簡介

TDeformX利用完整的結構特性，在實際制備中對設備進行更精確的建模，支持線性和非線性分析，具有一系列優化工具，可提高設計效率和性能。作為顯示面板的機械變形模擬工具，可以考慮初始應力，熱膨脹，外力等多種因素。

2. 應用領域

用戶可以檢查各種結果，包括位移，應變和應力：

 溫度相關熱分析；

 電學&力學分析；

3. 主要功能

 多種結構建模功能，用于3D結構生成；

 變形求解器同時支持線性和非線性分析；

 具有一系列優化工具，以提高設計效率和性能；

 顯示面板機械變形仿真；

 依據形變的電學分析，與TX系列兼容；

 考慮工藝溫度和熱膨脹系數的熱分析；

 計算速度快，使結果驗證方便快捷


4. 應用舉例

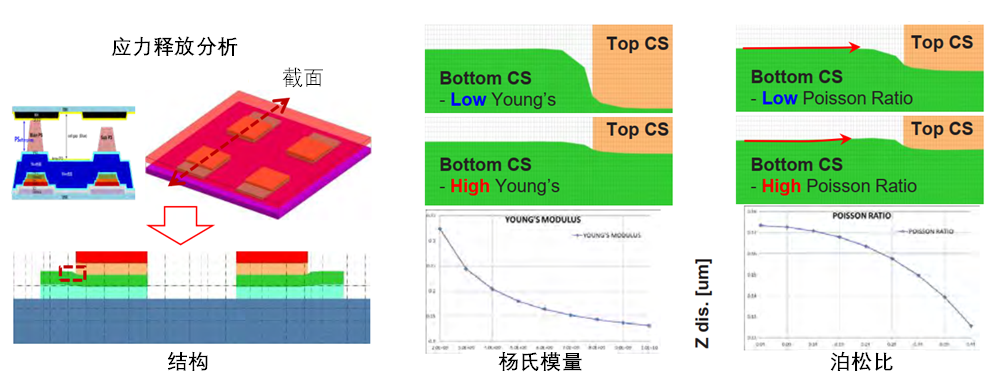

微孔陣列的應力釋放效應

(a) 柔性電極，(b) 變形結構，(c) 應力分布

柱形墊片變形

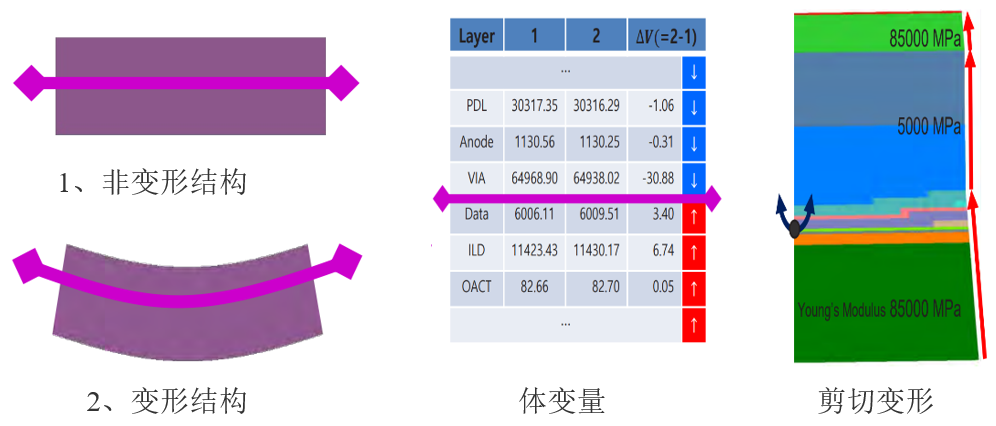

彎曲下的顯示結構特性

當顯示的結構彎曲時，各層的體積會因彎曲位置的不同而發生變化，由于剪切變形，各層的末端會形成類似階梯的形狀

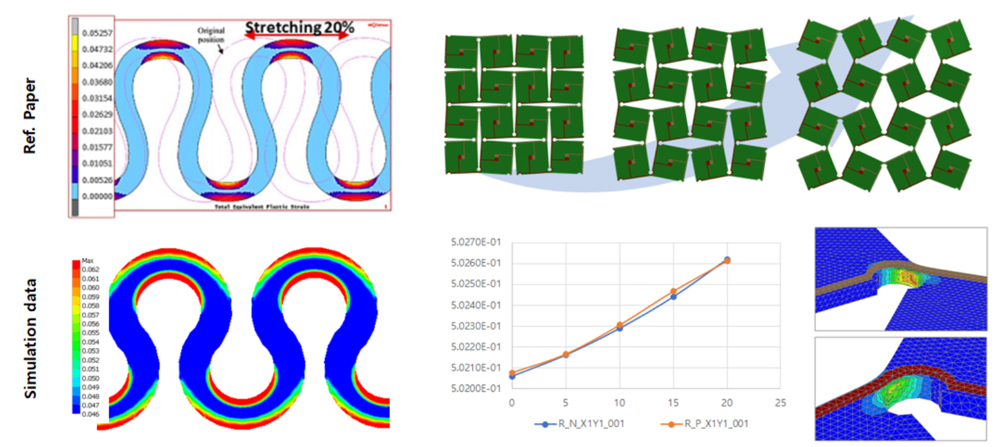

結構變形模擬

TDeformX可以執行各種柔性結構模擬。根據用戶自定義載荷和邊界條件對位移、應變和應力結果進行校核，并根據結構變形有效地分析電學特性。



OLED結構的變形模擬
