TechWiz LCD 3D顯示面板設計與分析軟件
時間:2023-05-31 11:55來源:訊技光電作者: 技術部點擊:次打印
1. 軟件簡介

Techwiz LCD 3D 是目前一款成熟的液晶顯示設計與仿真軟件,可用于液晶、TFT模擬、面板、光學、像素設計以及電學性能模擬等。其作為一款能全面模擬液晶顯示器的軟件,在教學和科研工作中都能實現全面的模擬分析功能。

1.1 應用領域

Techwiz LCD 3D能夠幫助用戶完成光LCD設計、模擬以及測試:
文檔編輯,支持GDS文件的輸入與輸出;
3D結構設計,包括掩模板設計和自適應mesh生成;
液晶模擬(TN,VA,IPS,FFS,ASV,blue phase等驅動模式);
光學仿真(透過率,亮度、對比度、色度學等等);
電極優化設計;
LCD缺陷分析;
新穎LCD的開發;

1.2 主要功能

豐富的數據庫,包括Material DB、Layer DB、 Light Source DB、Signal DB、 Gray Scale DB、TFT Model DB;用戶可以通過軟件的用戶圖形操作界面定義、編輯和保存數據庫。
強大的3D結構(過刻、非選擇刻蝕、倒角、錐形等)設計功能,高速穩定的mesh生成算法,并有內建的Layout模塊可以自行設計與繪制結構;
Layout模塊使用簡易的設定模式提供用戶快速的設定與檢視所生成的3D結構;
液晶的動力學分析,計算電壓和時間條件下的液晶導向特性,并且支持Coupling電壓的仿真;
可設定Anchoring Strength進行錨定能分析
可設定Pertrubation以擾動方式模擬液晶的初始狀態
使用者可自行設定液晶的飽和狀態判斷準則 (Saturation Condition)
可模擬Flexoelectric effect及Charge Impurity
使用者可設定DC, Signal, Sweep, Floating 等電壓模擬條件
可選擇飽和與非飽和分析模式進行液晶分析(Saturation)
LCD透射率,反射率,透射率,亮度,對比度,視角,波長色散,響應時間,偏振態,色彩表現等光學性能模擬。可模擬穿透, 反射與半反半透的結構;
3D有限元數值引擎,通過掩膜板分析自動生成等效電流;
支持RC計算提取,生成用于電路仿真的SPICE網表文件;
LCD靜態圖像再現模擬:伽馬矯正和偏移,可以檢查顏色性能、顏色反轉、顏色偏移;
可視化和數據分析,多樣的CIE圖表和文件分析,openGL圖形于高速數據處理;
Flicker分析
可設定與仿真大視角漏光的情況(使用Quasi-3D);
內置E-Jones, Berreman, Mueller矩陣等光學分析模式;
特殊的Viewer模塊可支持模擬結果的動畫視頻輸出, 并可輕易的擷取仿真的數據并輸出到Excel當中;
可追蹤特定電位、電場、N值的變化數據。
可追蹤,提取與比對一個仿真結構上不同的區域或是不同的位置上的透過率等數據

1.3 應用舉例

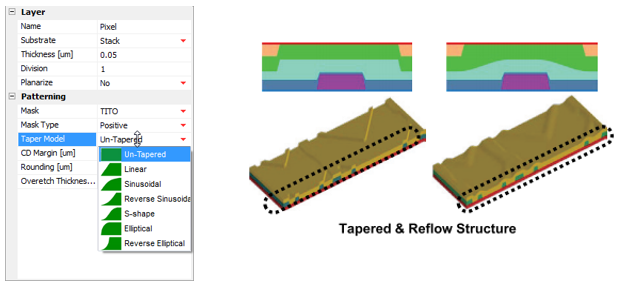

Techwiz LCD 3D支持Un-tapered, Linear, Sinusoidal, Reverse Sinusoidal, S-shape, Elliptical, Reverse Elliptical的結構taper設定

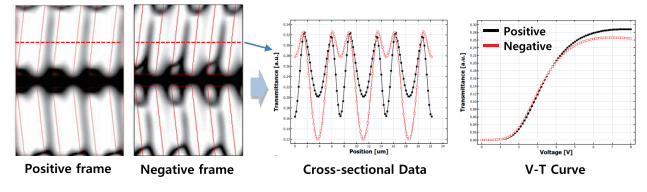

柔電效應

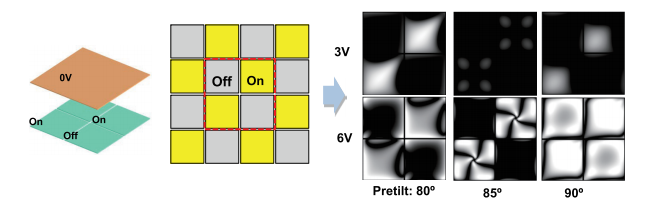

在微顯示器中的相鄰像素間的邊緣場效應分析

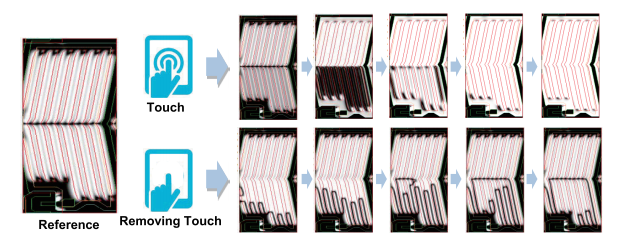

觸摸紋理分析

局部離子效應
