總體信息
版本 2020.2 (Build 1.116)
升級服務 包含2020年第4季度
安裝類型 版本2020.1 (Build 3.4)的升級
內容表
•新功能和更變
–光波導
–建模技術
–組件和探測器
–系統構建塊
•其他（編程/個性化，操作，性能等）
新功能–光波導

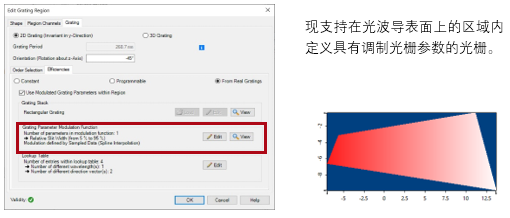

具有調制光柵參數的區域

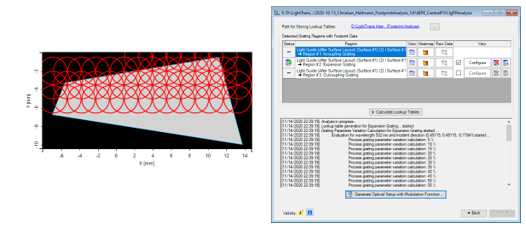

足跡和光柵分析工具
現在可以使用一種新工具來分析光波導內的足跡信息。 這使用戶可以了解光在到達有源探測器的途中是否與光柵區域發生相互作用。

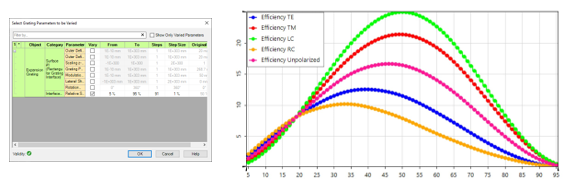

足跡和光柵分析工具
除了足跡分析之外，還提取了每個光柵區域被照亮的方向。 用戶可以有選擇地對光柵參數范圍進行定義，以適用于制造。
該工具針對每個方向，光柵和階次計算B算子（瑞利矩陣）。
這使用戶對參數范圍內光柵的可用性能有大致的了解。
評估后的瑞利矩陣存儲在數據陣列中，可以用作調制光柵區域內的查找表。
這樣，我們就可以對具有調制光柵區域的光波導進行參數優化，而無需在優化過程中執行嚴格的光柵分析。 所有光柵效應都經過預先計算，從而顯著提高了性能。
雜項更變–光波導光學設置

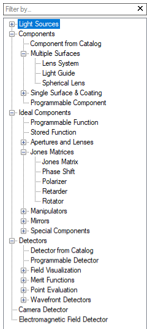

•現在，光波導光學裝置中包括各種類型的光學裝置元件，例如高斯波，理想反射鏡和兩點對比探測器。

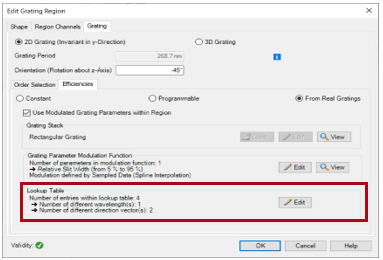

•現在可以通過單獨的對話框查看存儲在光柵區域查找表中的波長和方向信息。
•現在可以為區域分割定義任意的方向角度。
新功能–建模/仿真

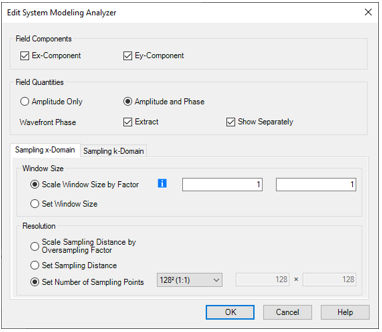

系統建模分析器
新的分析器可用于提供場追跡仿真中的中間傳播結果。
分析器提供配置中所有輸入和輸出通道的x和k域中的場。
該功能能夠讓您了解光在系統中傳播時會發生什么，并使您能夠更好地理解傳播步驟。
新功能–組件和探測器

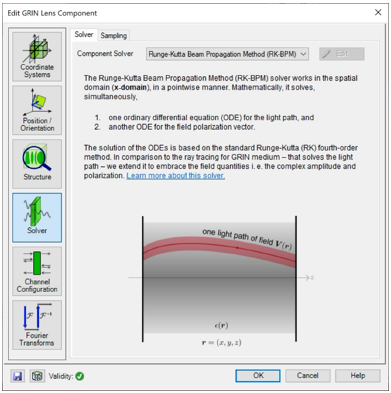

新的求解器選項卡– GRIN組件
GRIN的“求解器”選項卡和“折射率調制的介質組件”添加了其他信息，并鏈接到網頁以供進一步閱讀。
光學設置工具（轉換）
在VirtualLab Fusion的最新更新中，我們更變了產品結構，并將舊的光柵工具箱放到VirtualLab Fusion Advanced版本中。
仍然可以選擇使用“光柵光學裝置”，在該系統中不能隨意修改系統（它始終需要包含理想的平面波，一個光柵組件和探測器/分析器）。

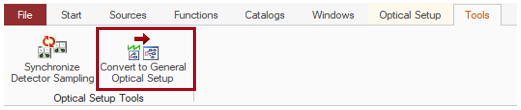

為了將舊的光柵工具箱進一步集成到VirtualLab Fusion Advanced中，開發了一種新工具，可將光柵光學裝置轉換為通用光學設置。
|
