OptiSystem 17.0的主要功能
OptiSystem新版本增加了幾個新的元器件，并且加強了現有元件的功能
新元件包含
GN Model
LiFi Channel
Multicore Fiber
MCF XT-Bending Radius
MCF XT-Core Pitch
OTDR
加強的功能包含：
添加了一個復選框，用戶可以將Phi OTDR元件的計算數據保存到文件中，并可以定義存儲文件所需的路徑。
編輯了Linear Multimode Fiber的數據表，以顯示CamMMFI數據文件的格式。一個描述數據結構的PDF文件添加了案例庫中，該案例庫位于C: Usersuser nameDocumentsOptiSystem17.0samplesComponentsamplefilesMultimodeLibraryOptical Fibers。
在元件數據表中添加了計算OFDM Modulation元件的峰均比（PAPR）參數的公式。PAPR參數可以通過“Component Results…”查看。
附錄（3）添加到Optical Fiber的數據表中，說明了如何把光纖數據文件加載位于C:Program FilesOptiwave SoftwareOptiSystem 17componentsOptical Fiber...的元件屬性彈出窗口。
新元件以及主要加強的功能
GN-Model：
GN-Model組件可以用來對長距離單跨和多跨DWDM傳輸系統仿真。DWDM信道可以使用mQAM或mPSK調制方案進行調制。與傳統的求解非線性薛定諤方程的方法相比，GN-Model允許對光傳輸系統進行超快速計算。該組件可用于計算如圖1所示的系統BER與接收或發射功率圖、如圖2所示的系統OSNR與發射功率，以及如圖3所示的系統最大接收與發射功率。下面顯示的不同圖形是使用組件的默認設置獲得的�？梢酝ㄟ^右鍵單擊組件并選擇“Component View…”來查看圖形，然后選擇二維圖形來顯示結果。也可以通過“Project Browser”訪問結果，在docker中可以查看和保存圖形及其數據�？梢栽贠ptiwave的網站上觀看關于這個元件的網絡研討會https://optiwave.com/category/resources/webinars/

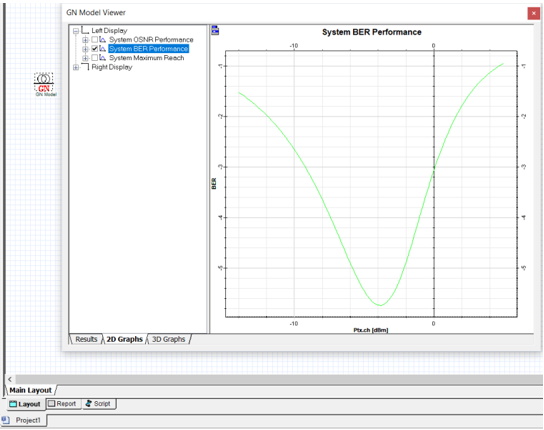

圖1.系統BER VS 信道發射功率

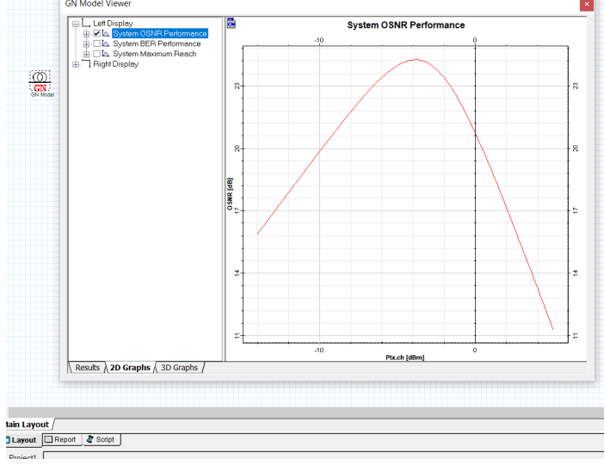

圖2.系統OSNR VS 發射功率

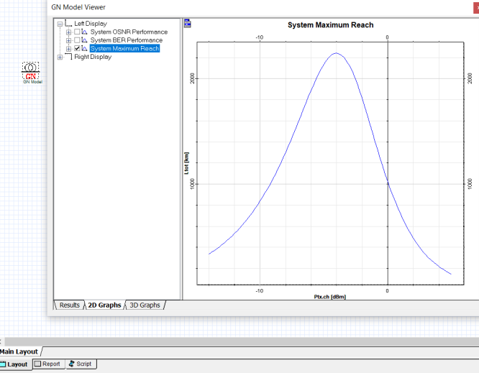

圖3.系統最大接收 VS 發射功率
LiFi Channel

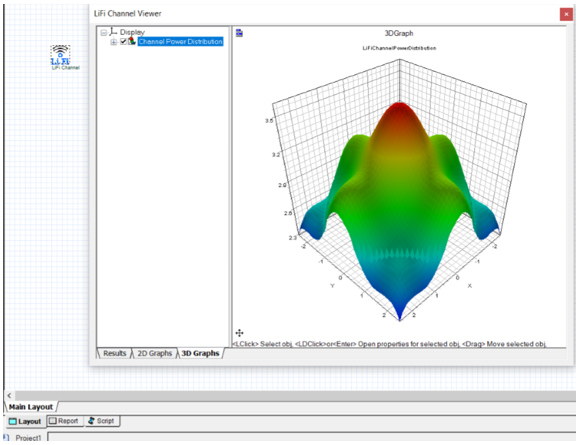

LiFi Channel組件允許用戶設計LiFi系統并研究位于室內不同位置的不同發射機的功率分布，如圖4所示。此外，它還計算LiFi信道的脈沖響應和頻率響應，如圖5所示。最后，對于圖6所示的NRZ-OOK傳輸系統，可以使用該組件來模擬信道BER與SNR的性能。通過右鍵單擊組件并選擇“Component View…”，然后選擇2D Graphs顯示結果，可以查看組件默認設置的圖形。也可以通過“Project Browser” 訪問結果，在docker中可以查看和保存圖形及其數據。可以在Optiwave的網站上觀看關于這個元件的網絡研討會：https://optiwave.com/category/resources/webinars/
圖4. LiFi Channel元件的功率分布圖
（a）
（b）

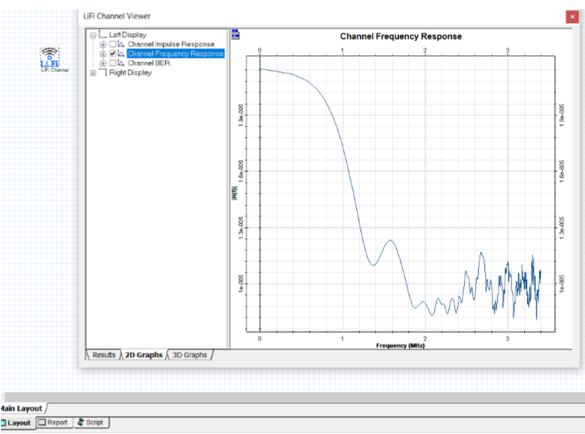

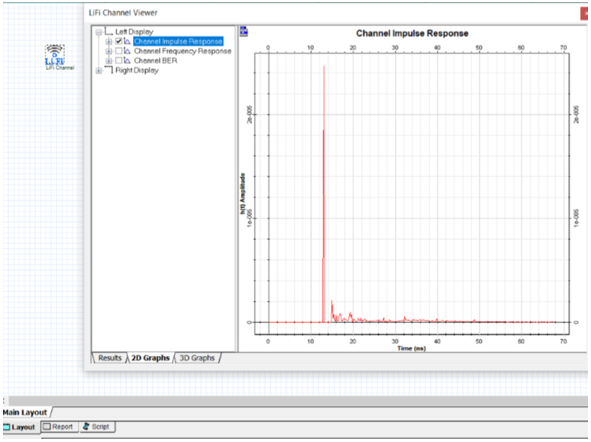

LiFi Channel脈沖響應以及頻率響應

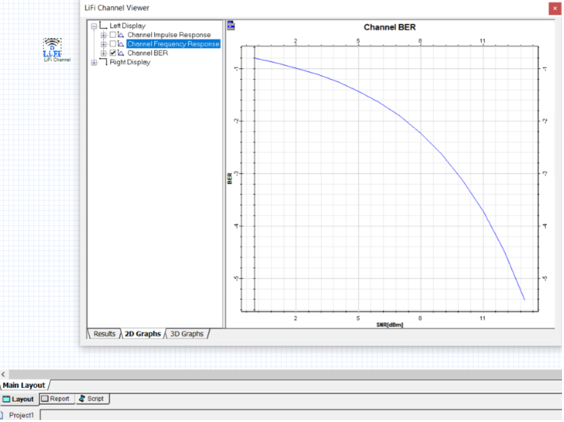

NRZ-OOK LiFi Channel的BER VS SNR
Multicore Fiber：
Multicore Fiber計算多芯光纖（MCF）的芯對芯串擾和每個纖芯的總串擾。用戶需要輸入MCF參數，然后為用于保存圖7所示結果的.csv文件選擇路徑。默認的XTdBsumeachcore.csv文件可以查看其他的纖芯引起的單個纖芯的總串擾。此外，該文件還顯示有關在組件中計算并影響整個模擬的一些關鍵參數的通過/失敗消息。這些信息與彎曲半徑損失、MCF光纖設計選擇和耦合系數有關。值為0時，計算為通過，而值為-1時為失敗。在這個組件中可以設計五種不同的MCF結構。這些結構是：
1. 無溝槽型均勻MCF
2. 有溝槽型均勻MCF
3. 無溝槽型異質MCF
4. 有溝槽型異質MCF
5. 均勻&異質MCF一個纖芯有溝槽，相鄰纖芯無溝槽

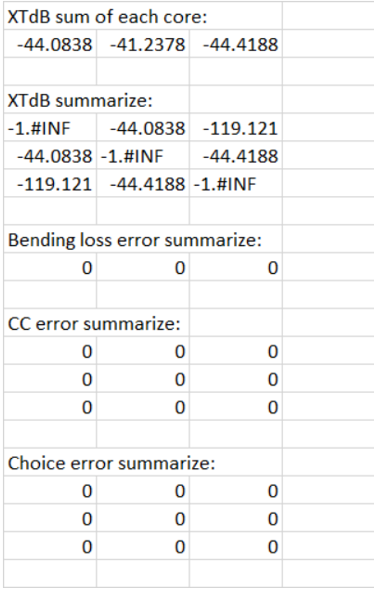

圖7.默認設置的多芯光纖儲存在CSV文件中的結果
MCF XT-Bending Radius
該組件計算彎曲半徑對多芯光纖中兩芯之間串擾的影響。用戶需要輸入MCF參數，然后選擇所需的MCF彎曲半徑范圍及其步長。通過右鍵單擊原件并選擇“Component View”，可以訪問仿真結果。然后選擇2D圖來顯示結果，如圖8所示。也可以通過Project Browser訪問結果，在docker中可以查看和保存圖形及其數據。

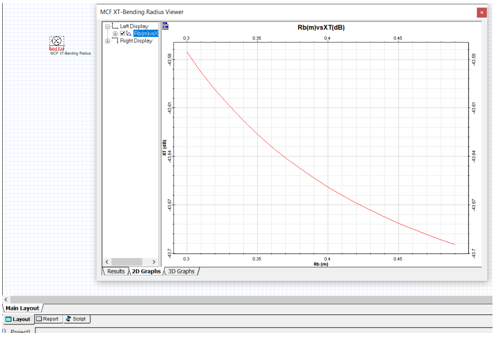

圖8.改變光纖彎曲半徑時，MCF光纖相鄰芯線之間的串擾。元件默認設置下的結果顯示
MCF XT-Core Pitch:

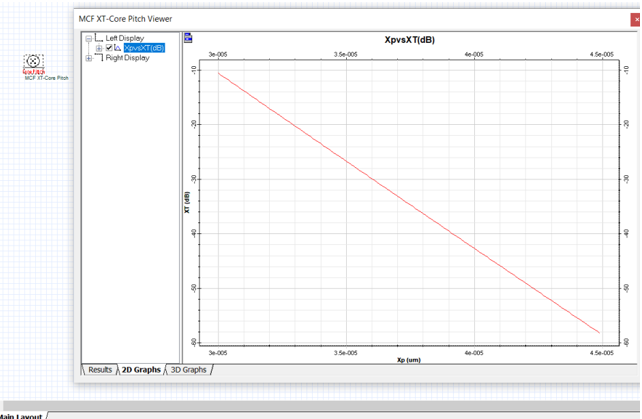

MCF-XT-Core Pitch元件用于計算由于纖芯間距變化而產生的芯對芯串擾。多芯單模光纖（MCF）中由于纖芯間距變化而產生的相鄰纖芯。用戶需要輸入MCF參數，然后選擇所需的MCF纖芯間距范圍及其步長。通過右鍵單擊組件并選擇“Component View…”，可以訪問仿真結果。然后選擇2D圖形來顯示結果。也可以通過Project Browser訪問結果，在docker中可以查看和保存圖形及其數據。
OTDR：
OTDR組件允許用戶設計和研究具有不同連接類型（如A PC/APC、PC/PC、APC/PC和splice）的多段光纖的OTDR性能。用戶控制脈沖發射條件，設置光纖物理特性。每根光纖的衰減參數、數值孔徑（NA）和長度可以不同。圖10顯示了具有默認設置的OTDR組件�？梢酝ㄟ^在組件上單擊鼠標右鍵并選擇“Component View”來查看結果。然后選擇2D圖，展開Left Display或Right Display，然后選擇“Normalized Intensity R1”。這個數字也可以通過訪問，方法是雙擊OTDR組件的圖形或將其拖到Report頁。圖形的圖像和數據可以保存。
圖9.改變芯距時，MCF相鄰芯之間的串擾。元件默認設置下的結果。

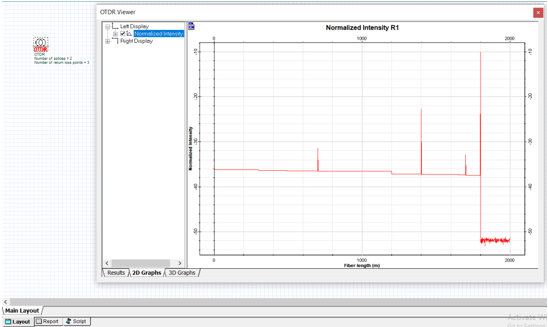

圖10.OTDR追蹤6根光纖，它們通過Splice-APC/APC-Splice-APC/PC-APC/APC相互連接，最后以一個平面終止
產品提升以及修復
Python Component
Python軟件/Anaconda提供的某些庫的名稱在更新時可能會發生更改，這將導致OptiSystem無法計算OptSystem Example Library中提供的Python組件示例，因為文件名不匹配。請確保python特定版本（python 3.7）與OptiSystem的正確版本一起使用。
Getting Started Guide 以及 User Reference Guide Access
從optsystem GUI工具欄中的“HELP”文件訪問“Getting Started Guide”和“User Reference Guide Access”的問題在OptSystem 17.0中已修復。
Optical Spectrum Analyzer Visualizer & Dual Port Optical Spectrum Analyzer Visualizer
當Optical Spectrum Analyzer Visualizer或Dual Port Optical Spectrum Analyzer Visualizer的設置為“m”時，與此同時頻譜的信號的值為0 Hz時，OptiSystem軟件輝崩潰。如果設置為“Hz”，軟件不會崩潰。該問題已在OptiSystem 17.0中修復。
3D Graph
從“Project Browser”中組件的“Graphs”字段拖動到“Report”頁時，使用3D Graph功能顯示的結果不正確。此問題已在OptiSystem 17.0中修復
View Signal Visualizer
當更改項目布局中的采樣數并從較高的采樣數變?yōu)檩^低的采樣數時，此更改不會反映在“View Signal Visualizer”組件上。此問題已在OptiSystem 17.0中解決。
應用更新
OptiSystem案例庫現已更新：
a. 對案例(RA Optimizing pump power and frequencies - Average model.osd) 進行了編輯，以使所用激光波長和泵浦功率的拉曼放大器增益優化收斂。案例位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesOptical amplifiersRaman amplifiers
b. 創建了新的案例 (VCSEL Laser Measured Impulse response.osd)用來模擬VCSEL Laser Measured元件的頻率響應 . 文件位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesTransmitters LibraryOptical Sources
c. 創建了新的案例(polarization control in VCSEL Laser.osd) 用來控制VCSEL激光器輸出的偏振文件位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesOptical transmitter design and analysisVCSEL models
d. 創建了新的案例 (VCSEL Harmonic Distortion suppression.osd) -利用反饋技術證明了VCSEL的非線性抑制。案例位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesTransmitters LibraryOptical Sources
e. 創建了新的案例 (Coexisting GPON and NG-PON1.osd) ，它是是為升級GPON和與NG-PON1共存而創建的。案例位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesMetro and access systemsPON and CDMA systems
f. 文本文檔 CamMMFI.txt 以及它的PDF描述文件添加到了案例庫中，位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesMultimode LibraryOptical Fibers. CamMMFI.txt 是用在“Linear Multimode Fiber”元件上的. |
