OptiFDTD 15.0的關鍵功能
OptiFDTD致力于為光學工程師和研究人員提供最準確和易于使用的光子器件設計和分析工具。在此版本的OptiFDTD中，我們提供了一系列專注于用戶體驗和設計流程的增強功能。
這些新功能包括
新更新的視頻編解碼器
多任務處理屬性編輯
增強了CAD文件導入的腳本功能
與新的Optiwave Cloud Compute 集成
此版本還包括最新版本的Optiwave模式求解器應用程序OptiMode 5.2。有關OptiMode 5.2的更多詳細信息，請參閱“OptiMode Release note”文檔。
視頻編解碼器
隨著視頻技術的改進，OptiFDTD 15具有高質量的視頻編解碼器，可用于記錄模擬結果。任意結構的場時間演變視頻為研究和課堂教學材料提供了資源�？捎玫木幗獯a器是VP8，VP9，ZLIB和Theora

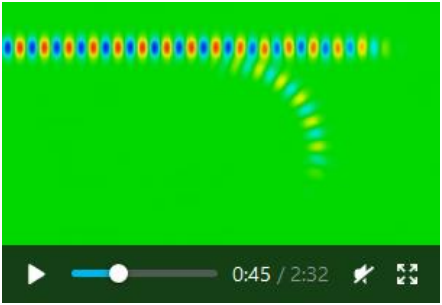

圖1.環形諧振腔視頻
多任務屬性編輯
OptiFDTD 15通過為組件，材料或配置文件的多個對話框同時打開，擴展了OptiFDTD Designer內部項目瀏覽器的設計工作流程。此外，鏈接組件，波導和配置文件的屬性對話框可以打開相應的對話框。這些功能簡化了整體設計工作流程。

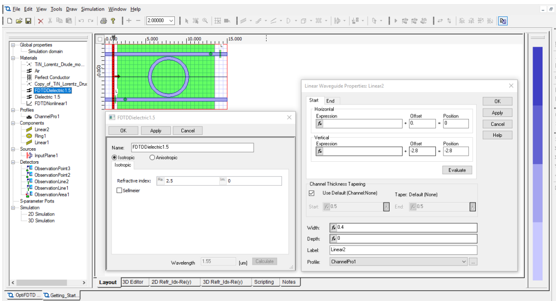

圖2.多任務對話框
增強了導入結構的腳本功能
現在越來越復雜的設計與動態分析相結合，不僅需要從已知標準CAD文件格式導入結構，而且OptiFDTD 15現在能夠自動配置和導入這些文件。

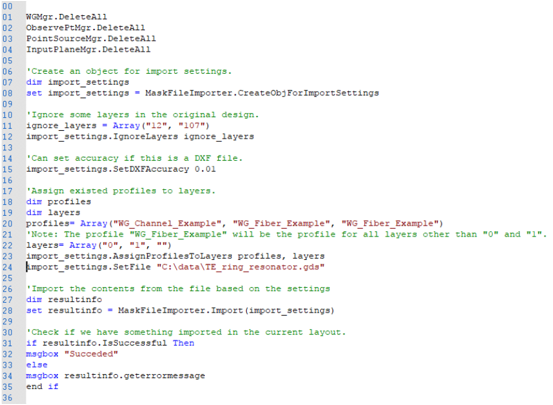

圖3.導入CAD文件的腳本案例
Optiwave新的Cloud Compute
OptiFDTD 15.0，用戶將能夠?qū)DTD設計導出到Linux文件（.fdu）并使用我們新的Cloud Compute服務進行模擬。無需注冊Amazon Web Services（AWS）帳戶，用戶將提供示例文件，并將向所有感興趣的用戶提供完整功能和訪問權限。
圖4.Cloud Compute模擬器界面
次要功能增強以及BUG修復
Project Browser控件的優化
OptiFDTD 14.0中引入的Project Browser已經獲得了對設計布局的進一步控制，包括組件刪除和排序。
模擬期間的實時估算報告
模擬對話框現在提供模擬持續時間，經過時間和剩余時間的跟蹤估計
改進了用戶對高精確度GDS II導出的控制
將結構導出為GDS II布局的能力已經升級到現在為彎曲結構生成更高精度的多邊形。
OptiMode有限元方法（FEM）模求解器接口的優化
OptiMode FEM模式求解器和OptiFDTD之間的接口已經過優化，可通過模式注入提高精度。
為完整的Lorentz-Drude Dispersive材料創建一個觀察儀
Lorentz-Drude材料現在為用戶提供模型系數折射率色散圖。系數可以是用戶生成的，也可以從實驗數據文件中自動生成。
提高了觀測點頻域結果計算的準確性
有機會提高從連續波模擬期間觀察點的時域信息計算的頻譜的準確性。
|
