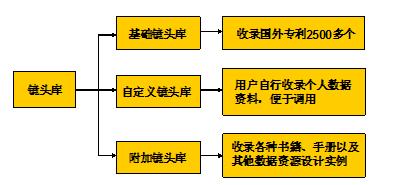

1.分鏡頭庫
在OCAD 內有三個可供使用的分鏡頭庫，其中包括。
⑴基礎鏡頭庫
基礎鏡頭庫內收錄的是國內外專利文獻發表的專利資料。這些資料受專利保護，光學系統結構新穎，具有一定特色，有一定參考價值。但其中具體結構參數僅供參考。在基礎鏡頭庫的資料目錄注釋欄內標明了資料的專利號，可供查尋。
⑵自定義鏡頭庫
自定義鏡頭庫是為用戶專門設置的用戶專用鏡頭庫，庫內由用戶自行收錄個人文件夾里存放的現有成果資料，收錄在自定義鏡頭庫內便于隨時查找調用。
⑶附加鏡頭庫
附加鏡頭庫收錄了大量由各類公開或半公開發表的光學系統設計成果。資料內容真實可靠，參考價值較大，甚至可以直接拿來就用。在附加鏡頭庫的資料目錄注釋欄內標明資料來源，比如《光學儀器設計手冊》等，便于查找原著。由于此類資料來之不易，僅對用戶另行合同提供。
2.鏡頭庫文件分類

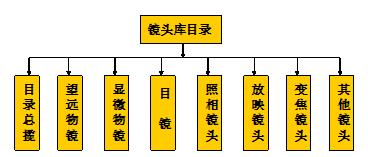

為便于查尋鏡頭庫資料，鏡頭庫為各種不同鏡頭類型以選項卡形式分別列出鏡頭的分類鏡頭庫。鏡頭庫目錄分類如下。

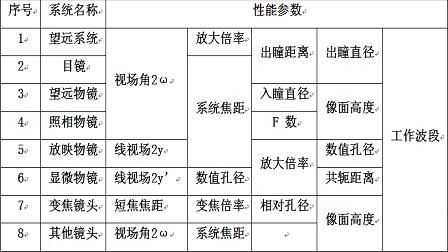

在其他 7 個分類庫是按鏡頭光學性能分類，為此為不同類型光學系統給出相應光學性能參數以備查詢。各類分鏡頭庫對應性能參數如下。

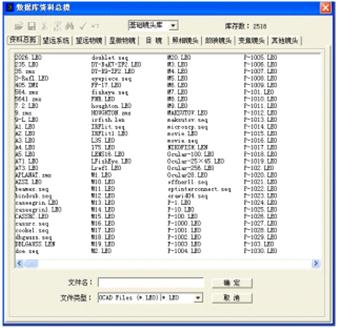

鏡頭庫資料總攬內列出鏡頭庫內所有鏡頭文件名，用戶可以在資料總攬表內直接查詢。在資料總攬內不僅可以顯示鏡頭庫內所有文件名，還可以按不同光學程序數據文件格式分別顯示文件類型。通過選擇文件后綴名即可分別顯示相應程序文件名。
在資料總攬內選擇具體文件名后點擊“確定”即可直接打開文件。

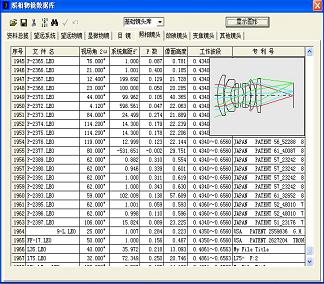

在分類鏡頭庫內列表顯示了各相應文件的對應光學性能參數，并通過選擇可以顯示所選文件的光學系統示意圖。
根據光學系統性能參數可直接選擇所需鏡頭。選定鏡頭后在表格上方工具條內點擊“打開”按鈕，即刻打開文件轉入所需操作。
由于鏡頭庫文件量較大，僅從資料總攬或分類庫內根據顯示的光學性能參數直接查找有時也不大方便。此時可以利用查尋根據查找。查找有兩種方法，一種是單項排序法，另一種是綜合檢索查找法。
3.鏡頭庫資料查尋
⑴單項排序查找法

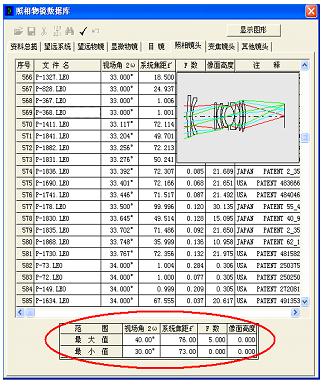

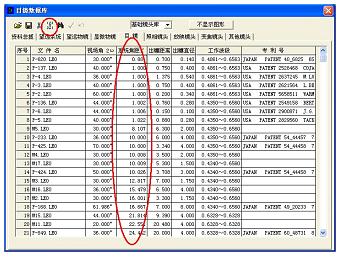

單項排序查找法是利用鼠標在分類鏡頭庫表格中選中相應文件后，利用上方工具條內“排序”按鈕，點擊后，自動把庫內所有文件依照所選參數按大小順序，或由小到大或由大到小依次排列。連續按動“排序”按鈕可改變大小或小大順序。
順序排好之后即可方便查找所需參數。然后使用“打開”按鈕即告選擇完成。
⑵多參數綜合查找法

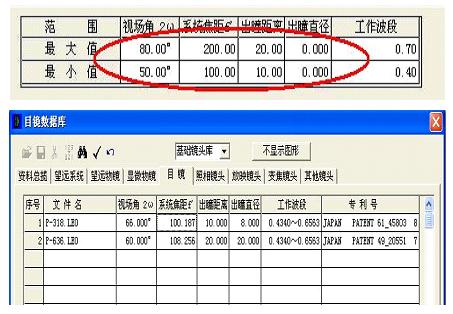

多參數綜合查找法是利用工具條內“查尋”按鈕，界面會出現一個查尋檢索表格。填寫光學性能參數范圍，再利用工具條“開始查詢”按鈕后會立即顯示查尋結果。查詢后使用“返回”按鈕又可以恢復到分鏡頭庫原始狀態做其他操作。
|
