OCAD應用：平行光路中打入型變焦系統(tǒng)設計

正如上面所說，有些光學系統(tǒng)出于結構需要，可能在物鏡后面塞得很滿沒有空間安排打入式變焦活動組，此時可以在物鏡（變焦固定組）前安排活動組。前置的變焦活動組應該是一個望遠系統(tǒng)，也分為前后兩個單元。根據變焦倍率以及兩組分間的空氣間隔，兩組分的焦距分配關系如下。式中 f1 及 f2 分別表示前后兩組焦距值，m為變焦倍率，d為兩組分間間隔。





以上間隔均由程序自動完成。在OCAD設計窗口內有“會聚光路內打入”和“平行光路內打入”的兩種選擇。在選擇“平行光路內打入”后，設計界面如圖所示。界面內也有是否單組打入和兩組分間隔打入的選擇。和以往一樣操作方法即可自動設計出所要求的初始結構參數。設計出帶反射棱鏡的和不帶反射棱鏡的設計結果光學系統(tǒng)示意圖如圖1所示。




圖1.平行光路中單變焦組打入式自動設計界面

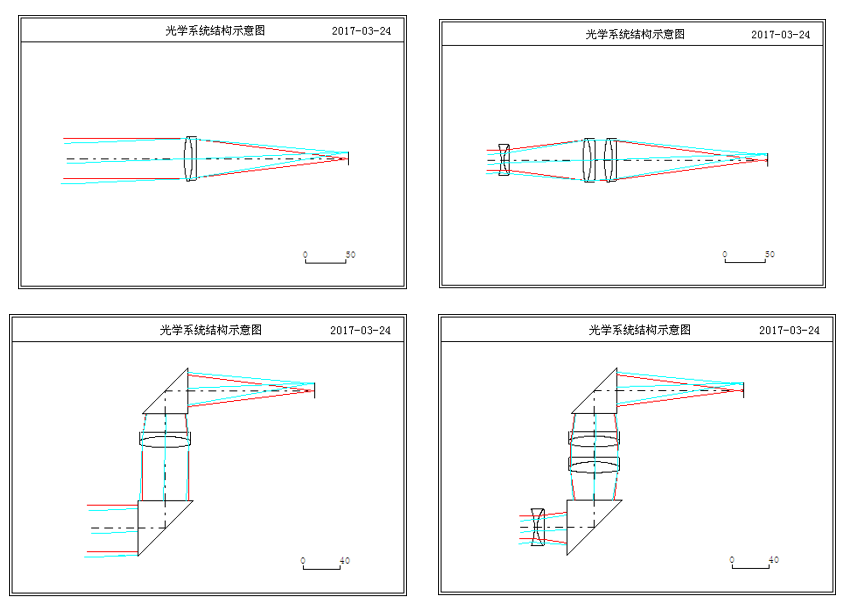

圖2.平行光路中打入式自動設計結果結構示意圖
