OCAD應用：反射棱鏡的初始結構設計

構成光學系統最基礎的結構單元都離不開單透鏡、膠合透鏡以及各種形式反射棱鏡的組合。所有的光學系統進行初始設計階段都必然要從該類結構單元設計為起點。其中透鏡單元中最基礎的則是單透鏡、雙膠合透鏡以及由單透鏡和雙膠合透鏡組成的單透鏡—雙膠合透鏡或雙膠合透鏡—單透鏡組合等幾種常見的結構形式。在選擇“系統結構單元初始設計”的菜單后出現的小窗體內有一個書簽式選項選擇上述五種透鏡的設計選項，如圖1所示。

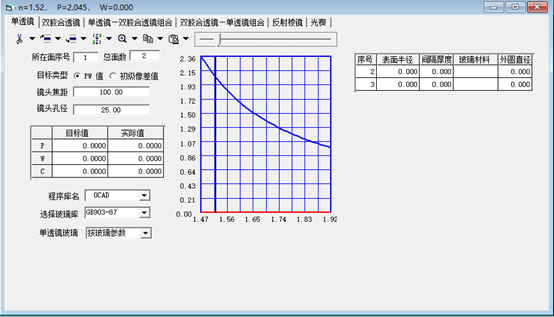

圖1.透鏡初始設計窗體


在圖1中窗體內中部會自動產生一個以折射率從1.47～1.92連續的玻璃材料的對應P值分布曲線圖，具體數據可以提供點擊工具條內“圖文”查看，大致了解單透鏡的P值與折射率n之間的對應關系。


反射棱鏡也是組成光學系統的一個常用元素。在透鏡單元設計中選擇“反射棱鏡”，由于有些了解的參數與玻璃材料有關，必須先選擇玻璃材料，接著界面內出現一個反射棱鏡框供選擇棱鏡代號。選擇棱鏡代號后會自動計算出棱鏡光軸展開長度（中心厚度）在參數表內顯示。棱鏡設計完畢。

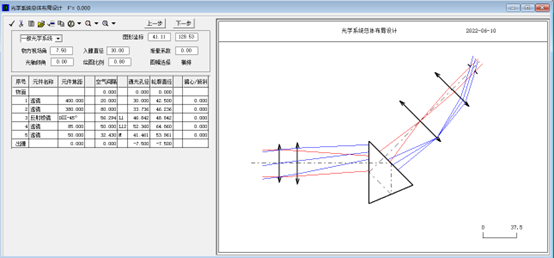

圖2.反射棱鏡設計窗體

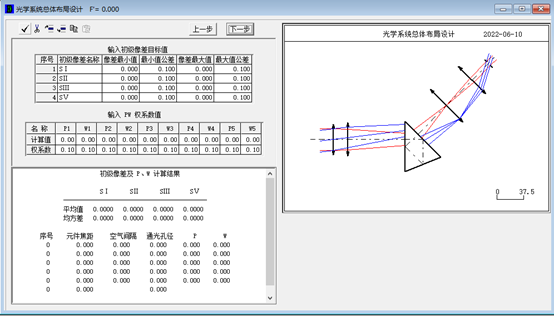

圖3.反射棱鏡的初始結構設計


反射棱鏡也是個結構比較簡單的光學元素，只要反射棱鏡的標準代號以及其通光孔徑確定，該反射棱鏡就有了明確的結構尺寸，不需更多處理。同樣，只有在窗體數據表格中使用“選擇”欄確定，程序會自動完成系統結構的設計工作，完成后自動“保存”。最后結果如圖5所示。

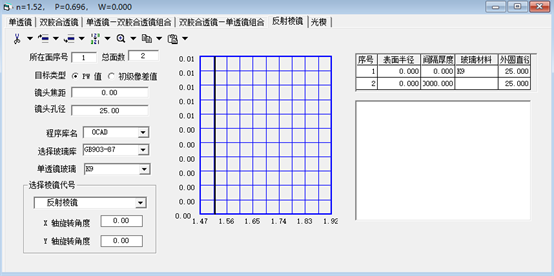

圖4.反射棱鏡結構單元初始設計界面
