測量系統(MSY.0001 v1.1)
應用示例簡述
1. 系統說明
光源
— 氦氖激光器(波長632.8nm；相干長度>1m)
元件
— 分束器和合束器，消色差準直透鏡系統，位相延遲器，待測球面透鏡
探測器
— 干涉條紋
建模/設計
— 光線追跡：初始系統概覽
— 幾何場追跡加(GFT+)：
計算干涉條紋。
分析對齊誤差的影響。

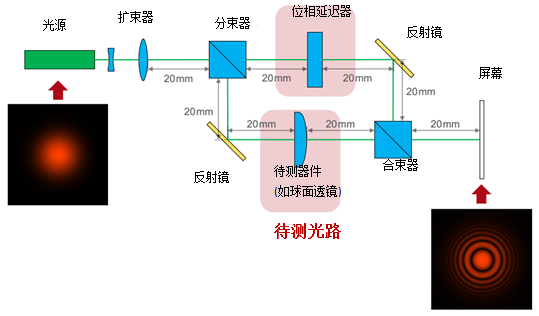

2. 系統說明

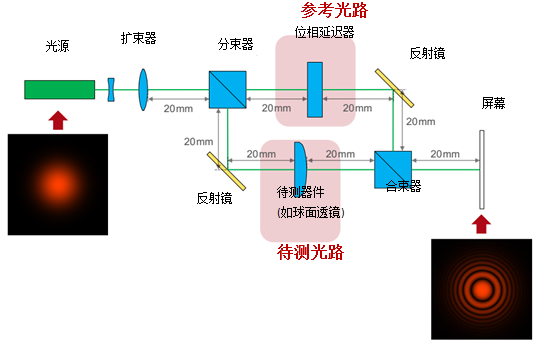

參考光路
3. 建模/設計結果
4. 總結

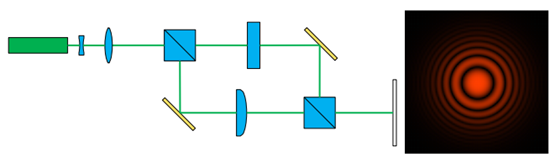

馬赫澤德干涉儀的干涉圖樣的計算
1. 仿真
以光線追跡對干涉儀的仿真。
2. 計算
采用幾何場追跡+引擎以計算干涉圖樣。
3. 研究
不同對齊誤差在干涉圖上的影響，如傾斜和偏移
利用VirtualLab軟件可對馬赫澤德干涉儀生成的干涉圖案進行研究分析。
應用示例詳細內容
系統參數
1. 仿真任務：馬赫澤德干涉儀
通過使用這種干涉儀設置，可測量兩完全相同光束線間的相對相移。
這使得可以對一個樣品元件引起的相移進行研究。

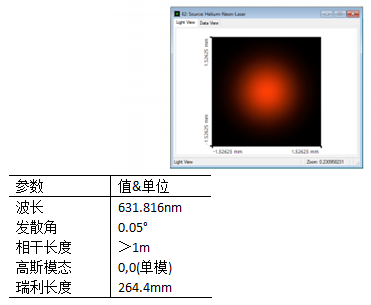

2. 說明：光源
使用一個頻率穩定、單模氦氖激光器。
因此，相干長度大于1m
此外，由于發散角很小，所以不需要額外的準直系統。
在入射干涉儀之前，高斯波以瑞利長度傳播。
3. 說明：光源
采用一個放大因子為3的消色差擴束器。
擴束器的設計是基于伽利略望遠鏡。
因此，在光學表面序列(OIS)中結合了一個擴束和準直系統。
與開普勒望遠鏡相比，在擴束系統中不會成實像。
4. 說明：光學元件
在參考光路中設置一個位相延遲平板。
位相延遲平板材料為N-BK7。
所研究的元件為球面鏡，其曲率半徑為100mm。
透鏡材料為N-BK7。
其中心厚度與位相平板厚度相等。

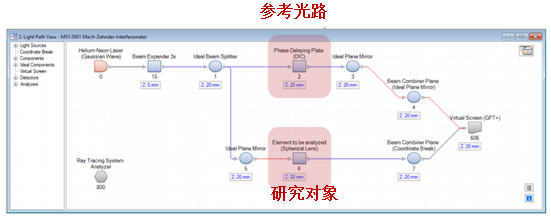

5. 馬赫澤德干涉儀光路視圖
增加消色差系統和分束器距離是為了使3D視圖更加清晰(可在光路編輯器中實現)。
由于VirtualLab的相對位置系統，必須設置Z軸方向的距離。 |
