苏桃的骚乱文肉np,精品国产你懂的在线观看,久久精品蜜芽亚洲国产a,国内精品小视频在国产线

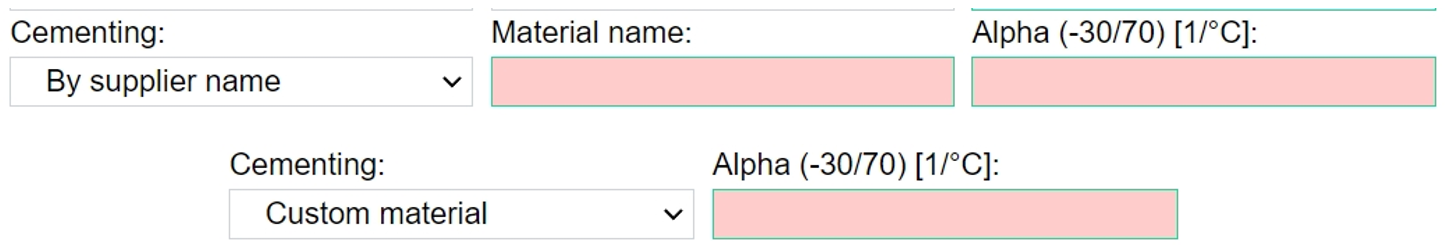

c) 通過選擇“供應(yīng)商名稱”（如N-BK7）或選擇“定制材料”，選擇透鏡B的玻璃類型以輸入其熱膨脹系數(shù)：α：

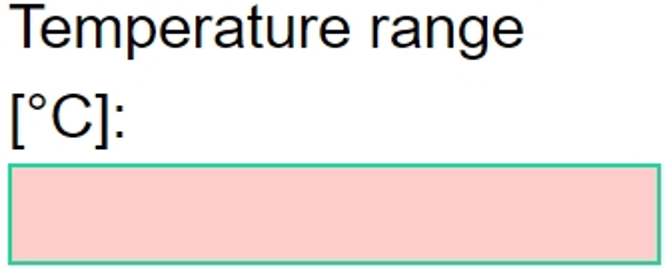

d) 輸入膠合光學(xué)組件將承受的溫度范圍（單位：開爾文/K）：

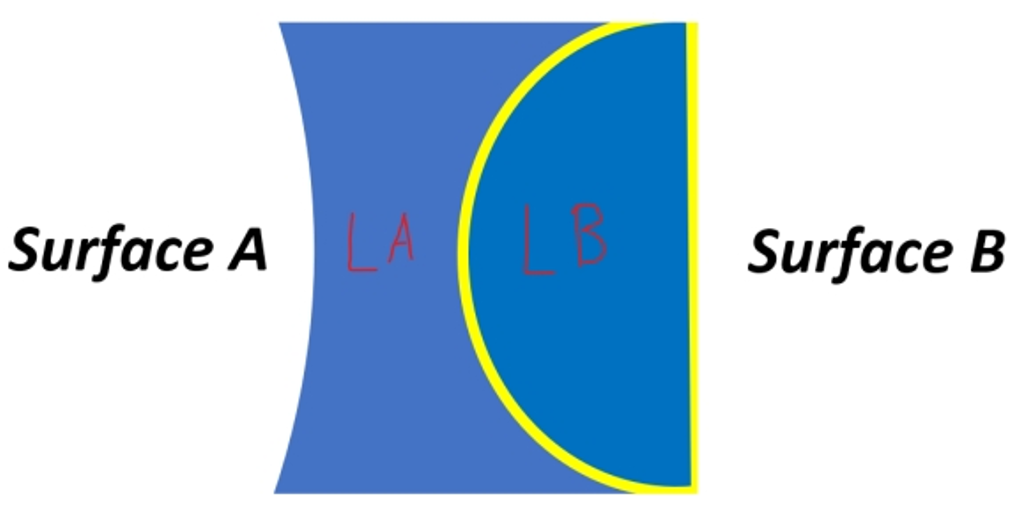

e) 輸入膠合元件表面B相對于表面A的偏心量4/值（請從膠合元件技術(shù)圖紙中獲取該數(shù)值）

PanDao將展示其最優(yōu)膠合技術(shù)及每個雙合透鏡的膠合成本

請注意，PanDao目前：

• 暫不提供直徑超過150毫米的透鏡膠合服務(wù)：若需更大直徑透鏡膠合工藝，請聯(lián)系support@infotek.com.cn

• 僅支持玻璃與熔融石英材質(zhì)的平面及球面光學(xué)元件膠合

請嚴(yán)格遵守以下精密操作規(guī)范，以實現(xiàn)最佳膠合效果并最小化膠層開裂風(fēng)險

•待膠合表面須具備相同面形類型及形狀精度。

• 需選擇正向配合，確保兩表面在允許范圍內(nèi)的形狀偏差協(xié)調(diào)（參見兩側(cè)3/公差等級），形成向外側(cè)單調(diào)遞增的膠層間隙；

• 必須使用折射率相匹配的膠合劑，通常在UV開始膠合后需靜置12小時（具體時長取決于膠合劑類型）；

• 膠層厚度應(yīng)至少5微米，通常不超過10-20微米，以便獲得最佳效果：為確保此厚度，可采用特定折射率微球；這些微球可隨機分布在透鏡截面或僅置于有效孔徑外區(qū)域——后者優(yōu)勢在于最終中心研磨步驟中可被磨除。

• 膠量需足夠形成外圍膠珠作為儲膠區(qū)，防止固化過程中膠層開裂及伴隨的收縮現(xiàn)象。

在允許的形狀偏差范圍內(nèi)（3/）的形狀精度比率示意圖及外圍儲膠珠設(shè)計
