JCMSuite應用—衰減相移掩模

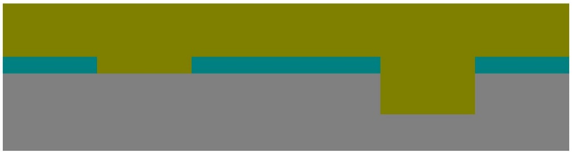

在本示例中，模擬了衰減相移掩模。 該掩模將線/空間圖案成像到光刻膠中。 掩模的單元格如下圖所示：



掩模的基板被具有兩個開口的吸收材料所覆蓋。在其中一個開口的下方，位于相移區域。


由于這個例子是所謂的一維掩模(線/空間模式)，在xy平面中有一個2D仿真域。在源文件中設置3DTo2D = yes標簽，以執行用戶自定義傳入方向的自動轉換。啟用此標記后，就可以描述傳入?yún)^(qū)域，就好像光軸與Z軸重合一樣。這允許統一設置2D和3D的掩模模擬項目。由于光線從基板下方進入，光線的傳輸方向?yàn)?Z方向。

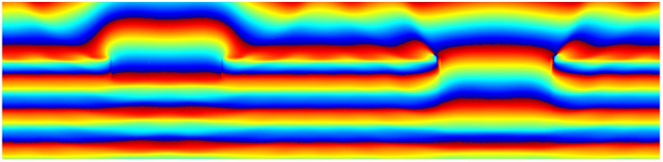

相位分布如下圖所示：

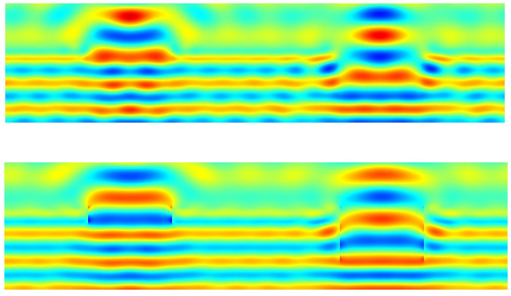

相移區域的影響清晰可見，導致開口上方光束的180度相位差。同時光場的S和P分量也顯示出相位差：
