包含光柵的高NA顯微系統

作為測試樣品或系統本身的元件，光柵可以應用于顯微鏡。例如，著名的恩斯特·阿貝(Ernst Abbe)用光柵作為樣品來研究顯微鏡系統的分辨率，在像平面上得到光柵放大后的圖像。另一個例子是結構化照明顯微鏡(SIM)，它使用光柵在焦平面上的縮小像來照明熒光樣品[R. Heintzmann and C. Cremer, SPIE, 1999]。VirtualLab Fusion提供了一種直接的方式，以完全矢量的方式對這些系統建模。我們使用不同的商業顯微透鏡(尼康)與光柵相結合，在VirtualLab Fusion中演示。

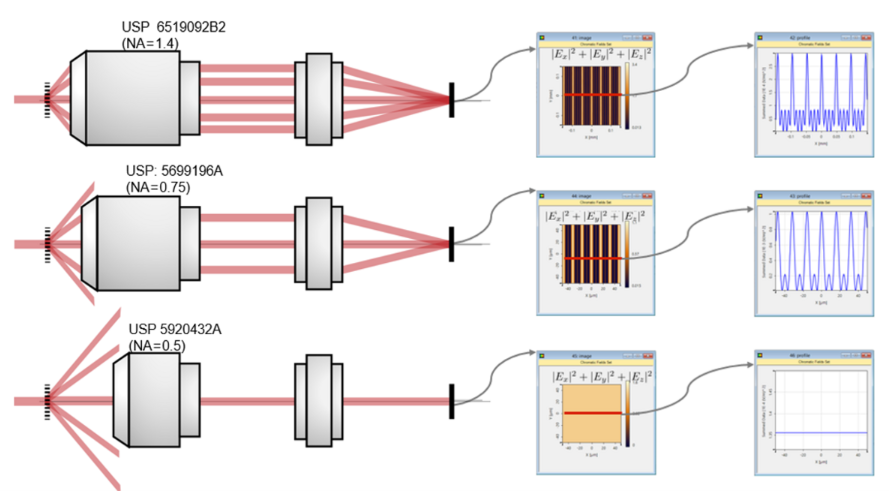

用阿貝判據研究顯微系統的分辨率



 在VirtualLab Fusion中，包含光柵的顯微系統可以以一種簡單的方式建模和分析。結果表明，顯微系統的分辨率取決于其數值孔徑。

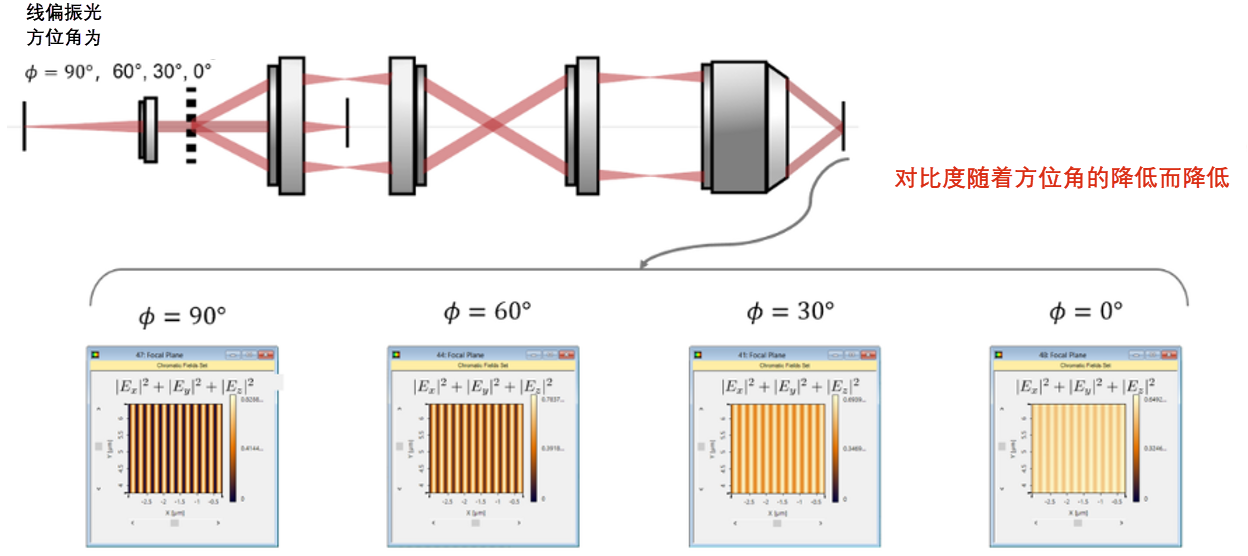

結構光照明的顯微系統



在VirtualLab Fusion中，包含光柵的顯微系統可以在充分考慮矢量效應的情況下進行建模和分析。結果表明，結構照明圖樣的對比度受入射光束的偏振的影響。
