VirtualLab培訓課程：“衍射和微光學系統的分析和設計”
德國，耶拿 2016年9月28日星期三到2016年9月30日星期五
課程時間：上午9:00-下午5:00
要求：VirtualLab使用基本技巧，特別推薦激光系統光路圖的設置和分析的運用。
軟件課程將介紹帶有自由折射、衍射和混合表面的微觀結構和衍射光學元件的模擬和分析。課程將分析衍射光學元件，衍射透鏡，混合透鏡和透鏡陣列，分析中包括衍射和干涉效應。特別是針對自定義表面輪廓和折射率分布的元件的建模。將在幾個例子中討論微觀結構元件的典型公差的模擬和分析。本課程將介紹利用迭代傅里葉變換算法（IFTA）對衍射光束分束器，衍射擴散器和衍射光束整形器進行優化。此外，波長特性范圍內的微觀結構元件需要進行嚴格的分析。因此，課程中將使用傅里葉模態法（FMM）對任意表面和折射率分布的2D和3D光柵進行模擬和嚴格的分析。最后，將介紹VirtualLab光柵嚴格優化的局部和全局參數優化算法。
簡述（每日的課程在之后給出）
模擬微光學元件、導入和導出
衍射和微光學系統的分析，設計和公差分析
模擬和分析均光系統
設計衍射和折射光束分束器，擴散器和整形器
光柵的嚴格分析和優化

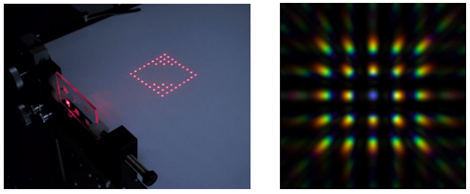

課程中將討論光束分束器的設計，且演示用于模擬和優化靈活工具，包含元件加工導出工具。
第一日主題：
微型光學元件的模擬：自由衍射界面，折射界面和混合界面元件的模擬，使用薄元近似模擬光在微結構元件中的傳輸，自定義高度輪廓和折射率調制元件的模擬，粗糙表面散射的模擬。
導入和導出：導入表面測量數據，導出GDSII，CIF，STL，位圖和ASCII格式的表面數據。
微光學元件的公差模擬：分析對準誤差，傾斜，蝕刻深度公差，倒角，自定義振幅和相位傳輸以及掩膜的模擬。
均勻化系統的模擬和分析：周期性微結構化元件（例如微透鏡陣列）的定義，模擬帶有微透鏡陣列和衍射光學元件的系統，模擬時間和空間部分相干光，例如，LED和準分子激光。
第二日主題：
衍射光學設計的算法和基礎知識：介紹迭代傅里葉變換算法（IFTA），計算光分束和光擴散系統的物理參數。
會話編輯設計設置：生成矩形和任意光束陣列，生成擴散頂帽，線形和任意二維光圖案。
設計分束器和擴散器：迭代傅里葉變換算法（IFTA）優化衍射擴散器和光束分束器。
第三日主題：
設計折射和衍射光束整形器：矩形和圓形頂帽整形以及任意強度的調制的整形，由IFTA優化衍射光束整形器。
嚴格模擬光柵：定義二維和三維光柵結構表面序列以及均勻和非均勻介質（使用堆棧的概念），介紹周期性結構的嚴格分析，嚴格近場，遠場和計算周期性結構光柵的場，分析亞波長偏振光柵和抗反射結構的反射，傳輸和偏振。
光柵優化：介紹VirtualLab的局部和全局優化，光柵嚴格參數優化。
這門課程將在課程期間使用VirtualLab Fusion的最新版本。Wyrowski VirtualLab Fusion（VirtualLab）是由Wyrowski Photonics UG開發和發布的，并由德國耶拿的LightTrans International UG提供技術支持。
|
