自由曲面‐高斯疊加面的設計與優化

時間:2016-08-06 22:59來源:訊技光電作者: 技術部點擊:次打印

What is FRED？

■ 光機系統一體的設計分析工具

■ 雜光分析

■ 相干光傳播

■ 成像系統設計和照片真實渲染

■ 虛擬機

■ 光機系統調試（法醫3D光學）

■ 自輻射熱分析

■ 照明設計

■ 公差、裝配和測試

■ 序列和非序列光線追跡模式

■ 多變量優化能力

Introduction

自由曲面

■ 文獻定義:

任何非旋轉對稱面*

對稱面繞任何軸旋轉,非它的對稱軸

■ 非正式:任何非傳統的表面(如 NURBS、超高斯變形面)

■ 越來越多地用于光學系統的設計:

非成像:接近規范

成像:越來越多的用于校正像差

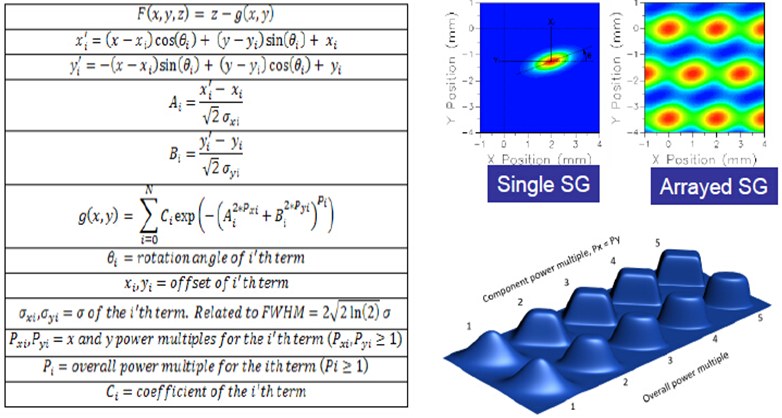

高斯疊加面的定義

應用案例

激光光束整形

光源：高斯光束TEM00

目標：平頂光束均勻分布

方法：超高斯曲面可用來整形高斯光束輪廓

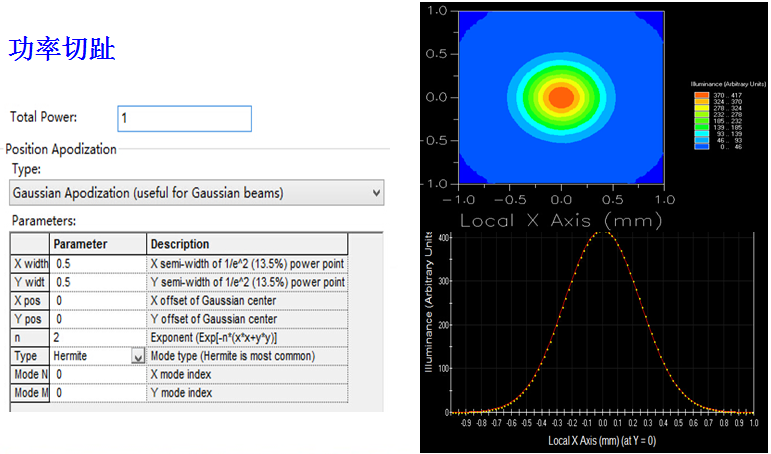

光源：高斯光束TEM00

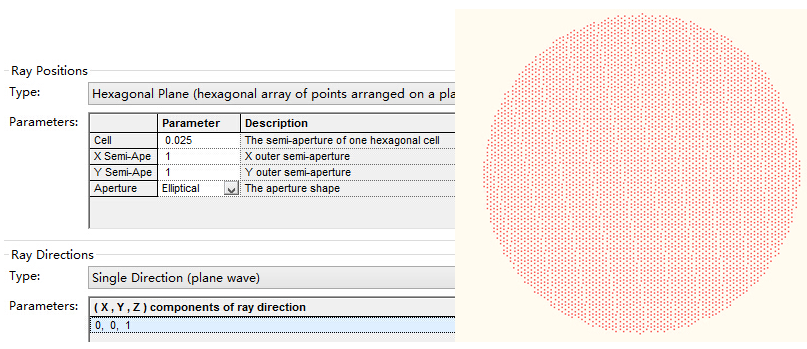

六邊形格子光源,光源為相干光

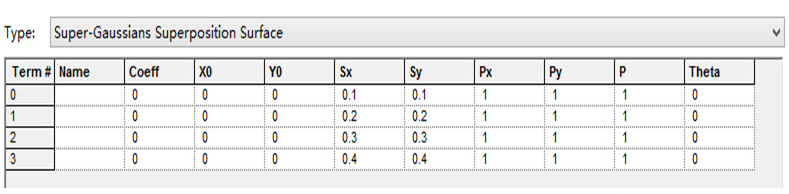

高斯疊加面的定義

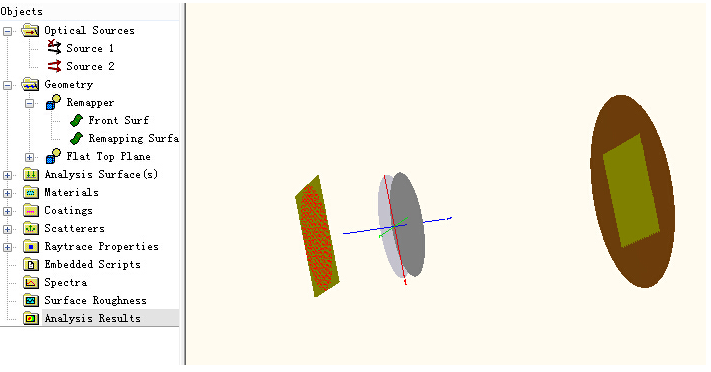

操作界面

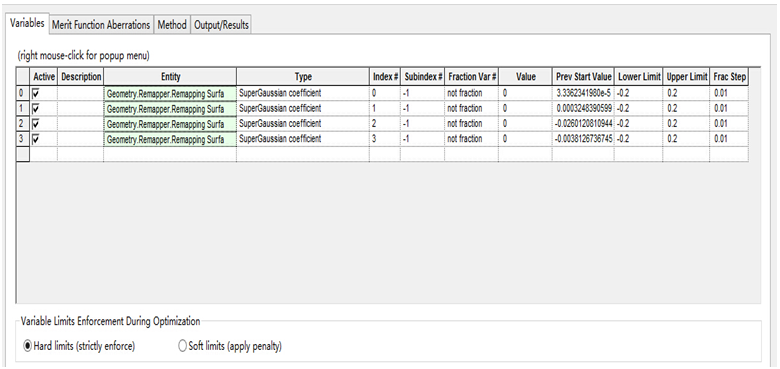

優化變量：改變這些超高斯面的參數，用FRED優化自由曲面變的非常簡單。

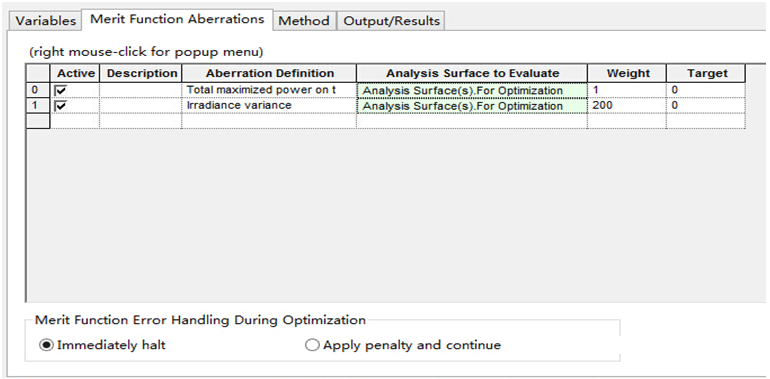

優化函數：1、Irradiance Variance 2、Total Maximized Power

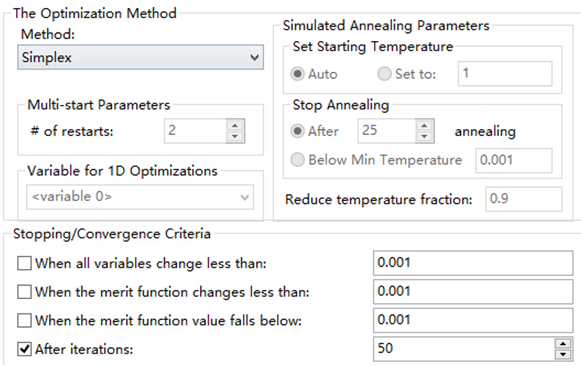

優化方法：非線性單純法；迭代次數50；

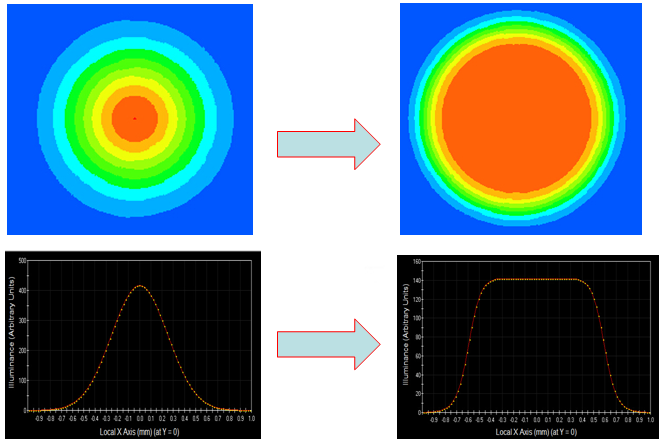

優化前后的照度對比：

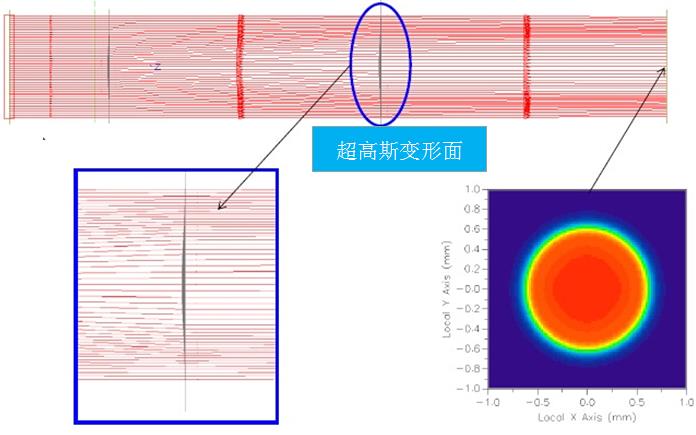

光路分析

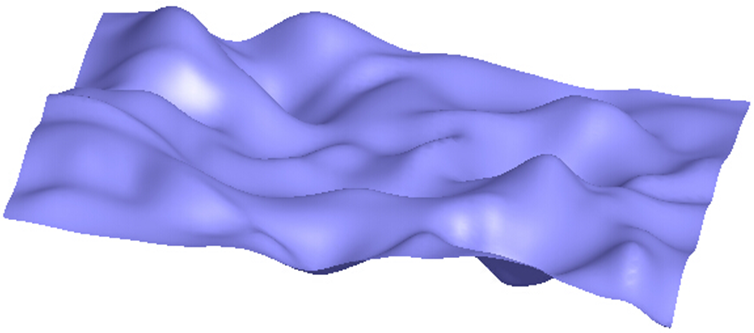

超高斯面實例 ——模擬表面產生的隨機缺陷

制造中表面產生的隨機缺陷

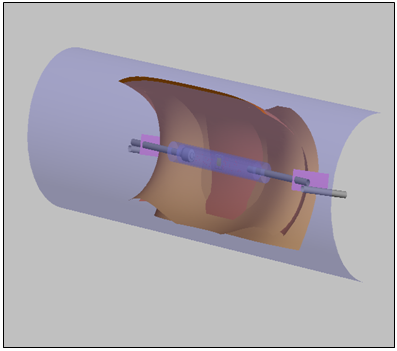

超高斯面實例——拋物線槽型聚光集熱器
