Light Emitting Diodes (LEDs) 是當今幾乎應用于各種照明領域的主要光源。包括汽車照明，商業和住宅照明，消費類電子產品，醫學，機器視覺，信號燈和顯示應用。FRED完全能夠模擬LED的任何一種特性，包括光譜，能量和發射角特性。外加 FRED的性能通過簡單設定在每一方向數目和間隔實現LEDs陣列，這使得FRED成為一款完美的可以分析系統中每一顆LED性能的產品。
RGB 三基色LED入射到入口為矩形出口帶有FRED字樣的的曲線導光管
LED照明
1.反光罩設計分析：
范例：（一）ARC燈泡的范例

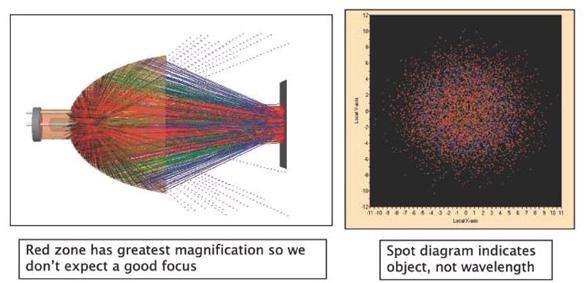

在FRED之中可以建立一個ARC燈泡及反射罩，分析出光射到量測面是否有達到要求的亮度，如下所示
如沒有達到所要之亮度，可隨時的改變反射罩，以達到所要的亮度，而且在FRED中，光線可以隨你所需要而更改顏色，使你更容易的區別出光線的信息。
范例：（二）反射罩優化設計案例
FRED Optimum等級版本包含了內置的混合優化模塊，并且擁有利用當今高性能多CPU系統來加速光線追跡的能力。
為什么FRED Optimum的混合優化不同于透鏡設計軟件的優化？FRED的新混合全面優化運算是非序列性的。允許多重目標，擁有fractional weighting性能以連接變量和利用多種內置優化函數，加上用戶自定義scripted優化函數可以應對非常任務。

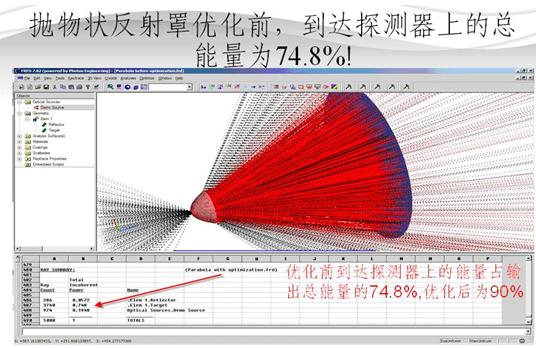

設定反射罩conic constant，光源位置等變量，利用內置優化功能進行優化
2、 LED LENS優化設計：

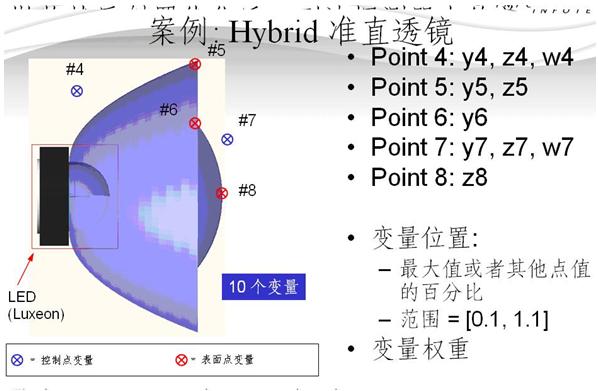

設定10個變量

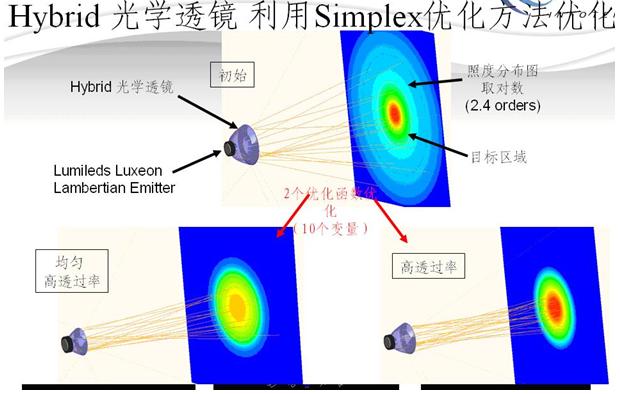

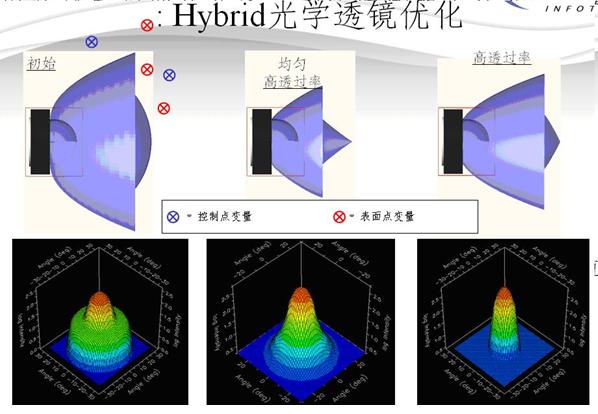

采用優化函數（均勻并高透過率、高透過率兩種優化函數）進行評價，得到兩種結果
3、 Color Image：
每個波長有一種顏色和權重。FRED里面內置有一個設定連續波長和權重的工具。這個工具還可以綜合分析在系統中分析設定的顏色計算。下面圖中是FRED中的color image計算后在實際表面顯示出來的效果. 兩個系統所示，一個綠色和一個藍色LED在表面上結合后的效果。另外一幅為三顆LED混光后的效果圖。
通過FRED模擬兩顆LEDS（一顆為綠色，一顆為紅色）分析后的色坐標情況
FRED模擬三顆LED（RGB）模型，利用其中的光譜權重合顏色顯示功能后的效果圖
汽車照明:汽車工業照明正在快速地向LEDs靠攏. LEDS現在被用于頭燈/尾燈/剎車燈/轉向燈/警告燈, 頭頂照明和汽車儀器儀表照明。
信號燈:LED在今天的信號燈中得以充分的應用. LEDs 在移動和靜態的交通警告信號燈，戶外信息顯示，道路LED監控顯示，方向信息顯示和大廈大屏幕TV，交通信號燈。比如由于LED的長壽命，適光性和光譜響應快并且視角廣等特點使得用RGB LEDS做成大屏幕TV應用于大廈前得到了應用。電子:LEDs對于電子市場是理想的光源，因為它的功耗比白熾燈照明要小很多。LEDs現在被應用于LCD顯示器, 手機顯示, 照相機, PDAs, scanners, projectors, 條形碼掃描儀, LCD TVs等領域.導光管被應用于許多設備中, 將LED發出的光線通過塑料介質傳輸?shù)揭@示信息的地方.這些信息通常為圖形或是簡單的顏色圖案用于顯示。
背光顯示系統:背光是矩形或者方形的導光板，被經常應用于許多顯示設備中，包括手機，Personal Digital Assistant (PDAs)，手表，DVD LCD monitors，computer notebook display，LCD平板顯示器和更多的應用每天都在不斷的被發明出來。
FRED模擬單顆LED通過擁有三種不同散射模型的PMMA達到均勻顯示輸出的手機顯示屏
|
