VirtualLab Fusion應用：用于X射線聚焦的復合折射透鏡

摘要

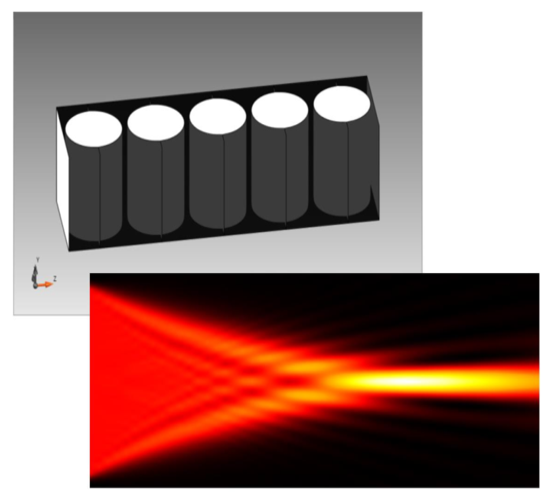

單透鏡對x射線的折射通常很小，但復合透鏡（由數十個或數百個排列成線性陣列的獨立柱面透鏡組成）可以逐漸聚焦一維或二維x射線。焦距可以通過透鏡的數量來控制，即使用的透鏡越多，焦距越短。根據Snigirev等人的論文。[應用光學，1998，37（4）：653-662]，本用例演示了在VirtualLab Fusion中通過復合折射透鏡進行一維和二維X射線聚焦。

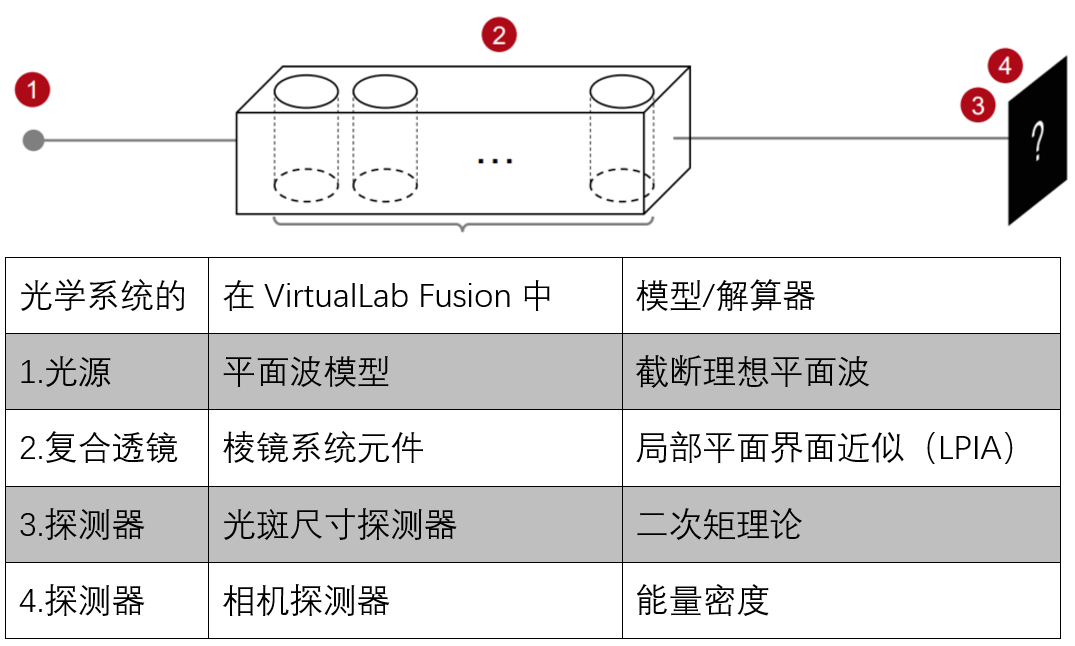

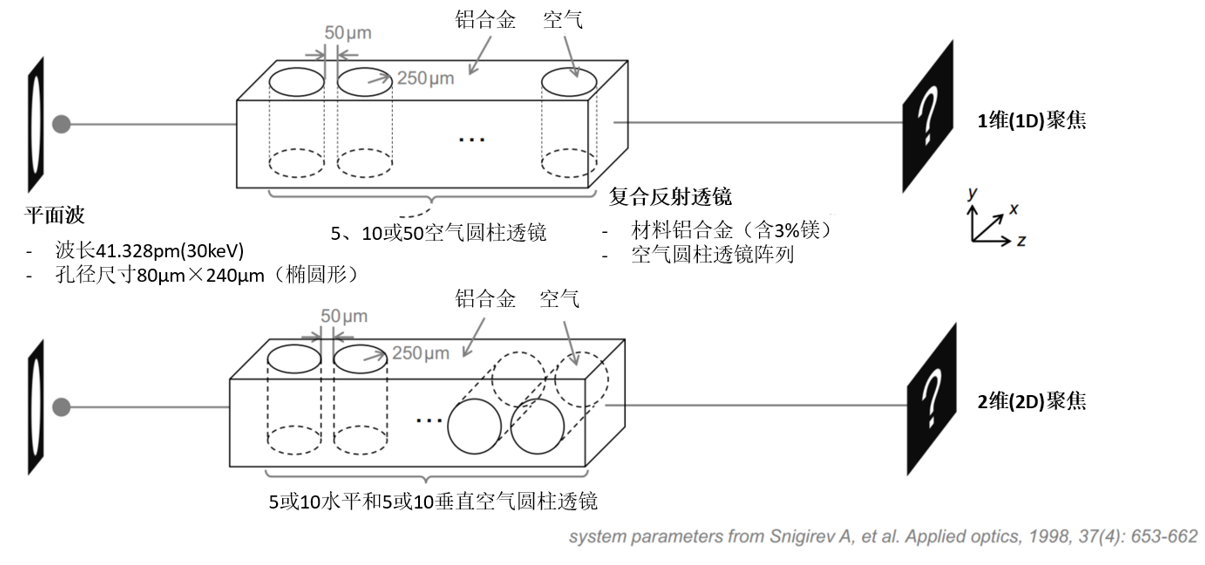

建模任務

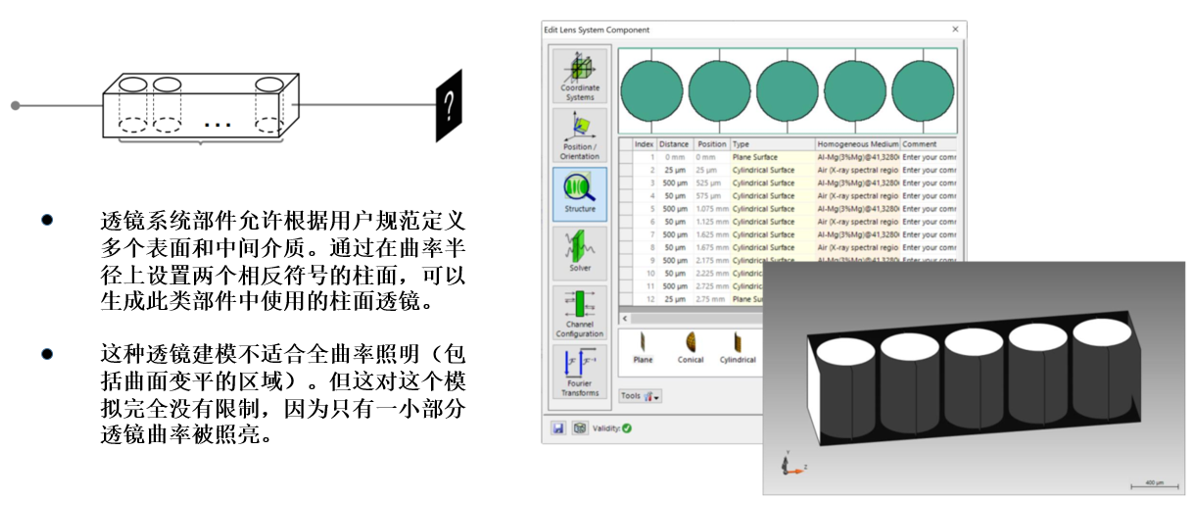

系統構建塊-組件





摘要-組件。。。



模擬結果

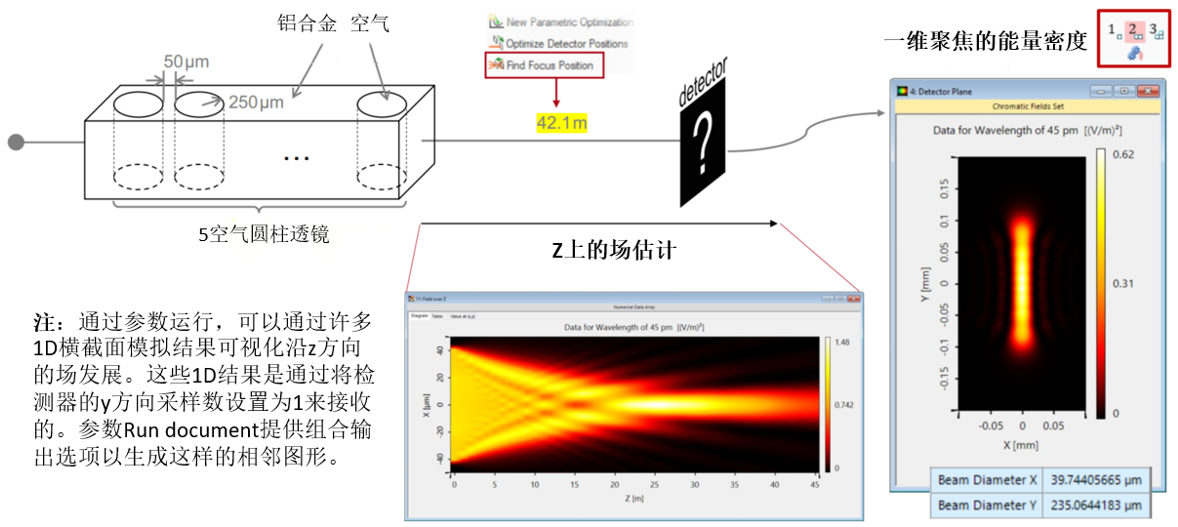

1D模擬：5柱面透鏡

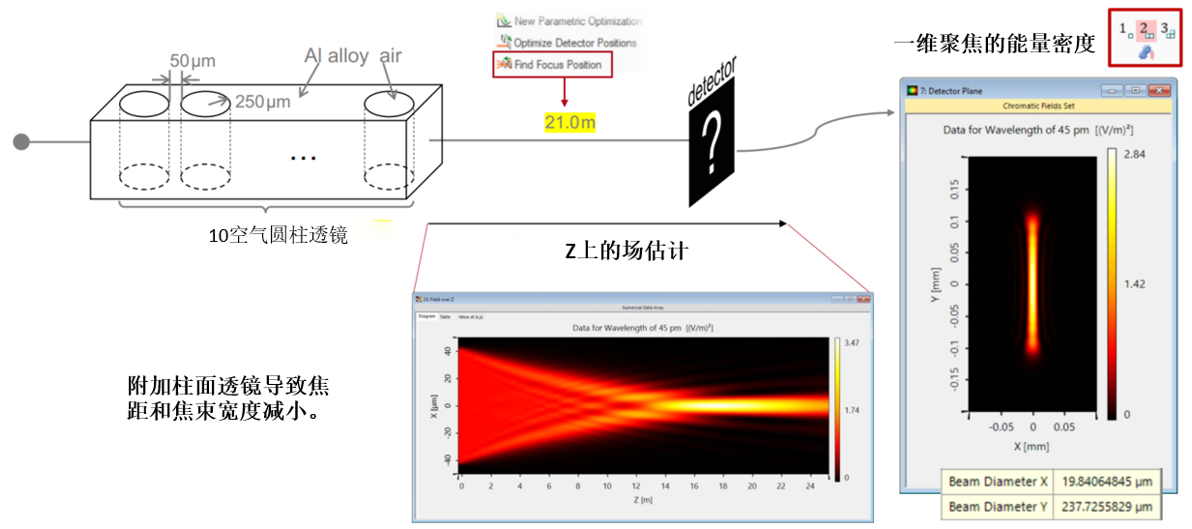

1D模擬：10柱面透鏡





1D模擬：50柱面透鏡

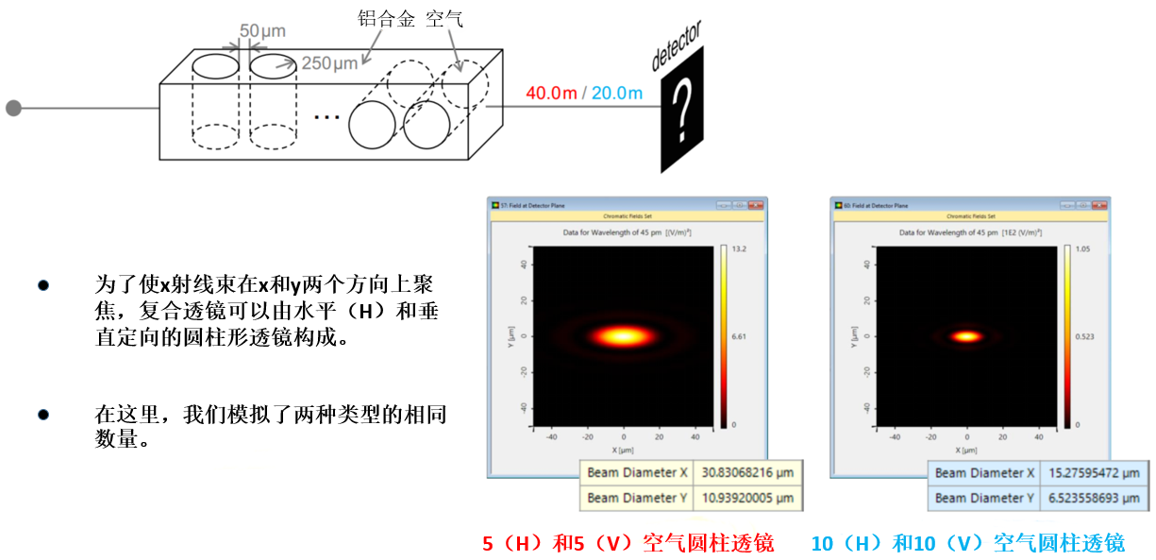

2D模擬：5柱面透鏡
