光纖光源聚焦模式的像差效應

摘要




光纖是光學系統中廣泛使用的光源。因此，研究光學系統的像差對光纖模式傳播的影響是有意義的。在本用例中，我們使用VirtualLab Fusion中的快速物理光學引擎來演示由階躍或梯度折射率光纖產生的一組模式的形狀，以及由它們的組合產生的光場，如何受到有像差的光學系統的影響。

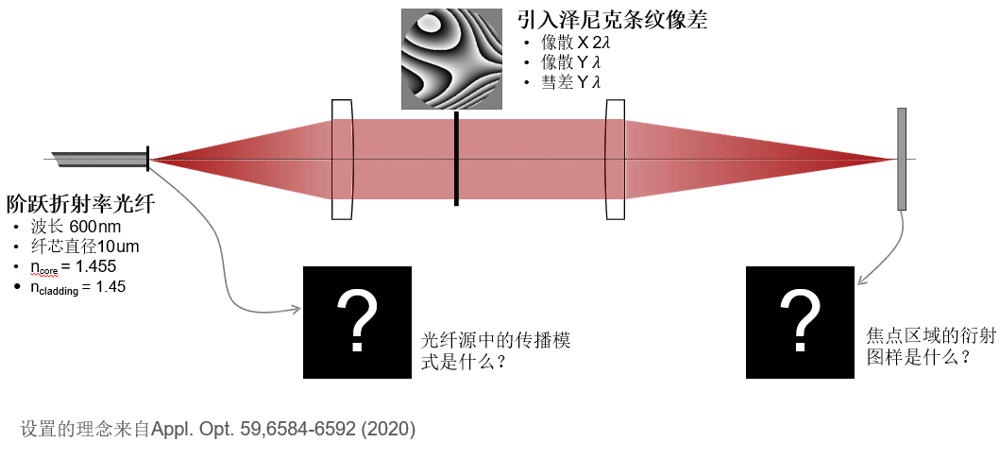

階躍折射率光纖建模任務

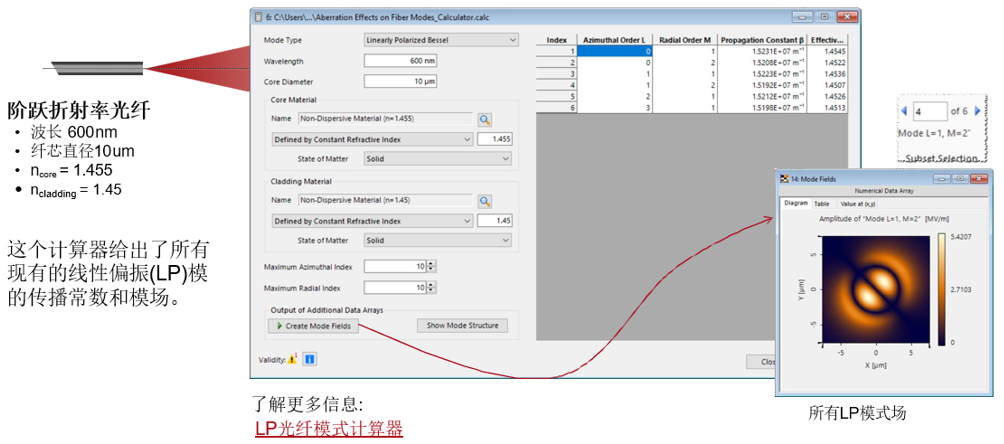

線偏振模式計算器

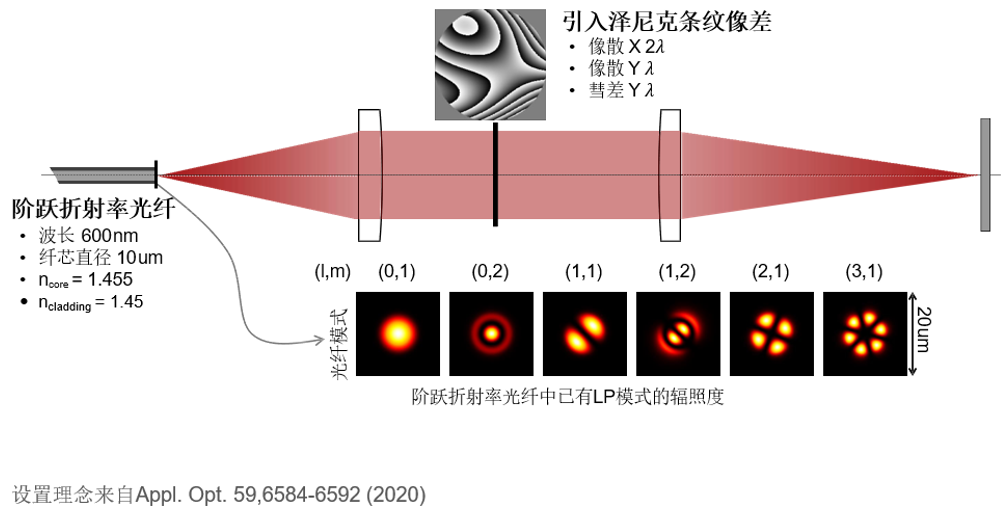

光纖模式的光源

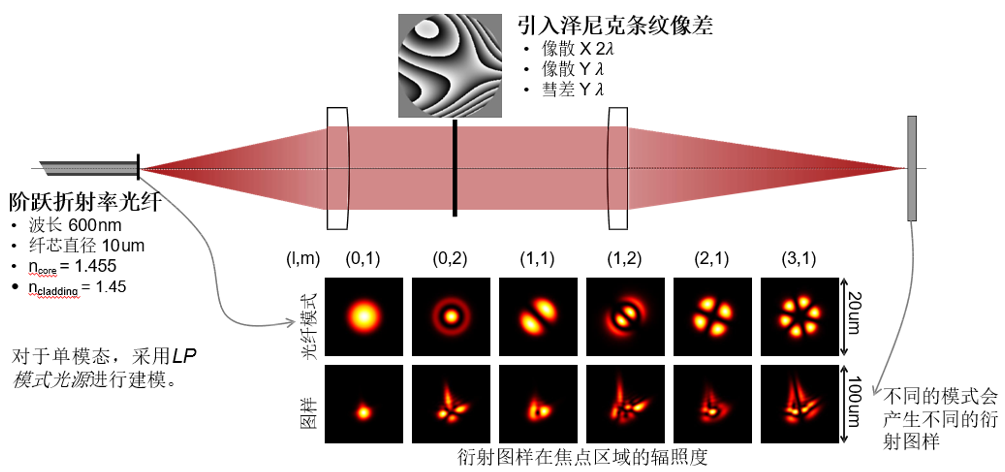

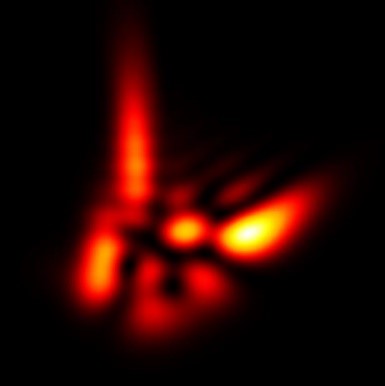

衍射圖樣

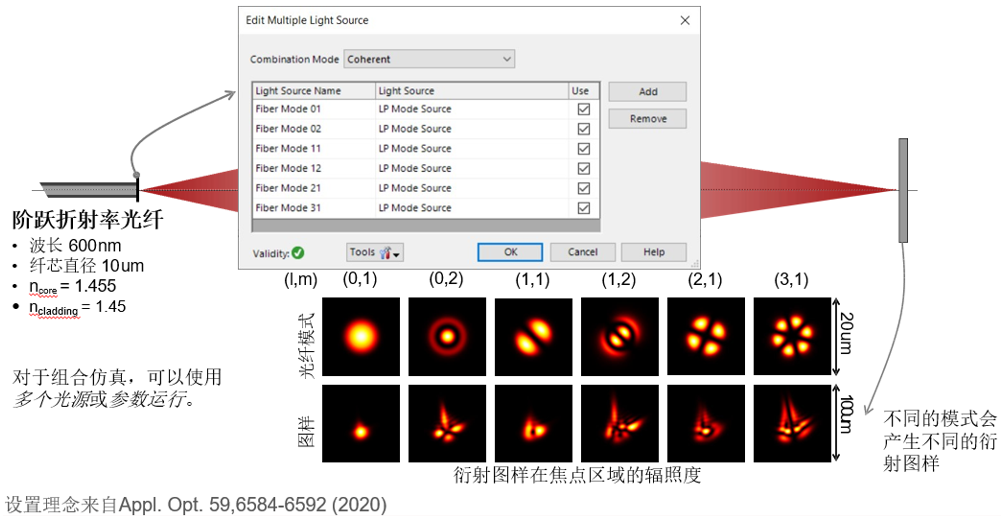

從單模光源切換到多模光源

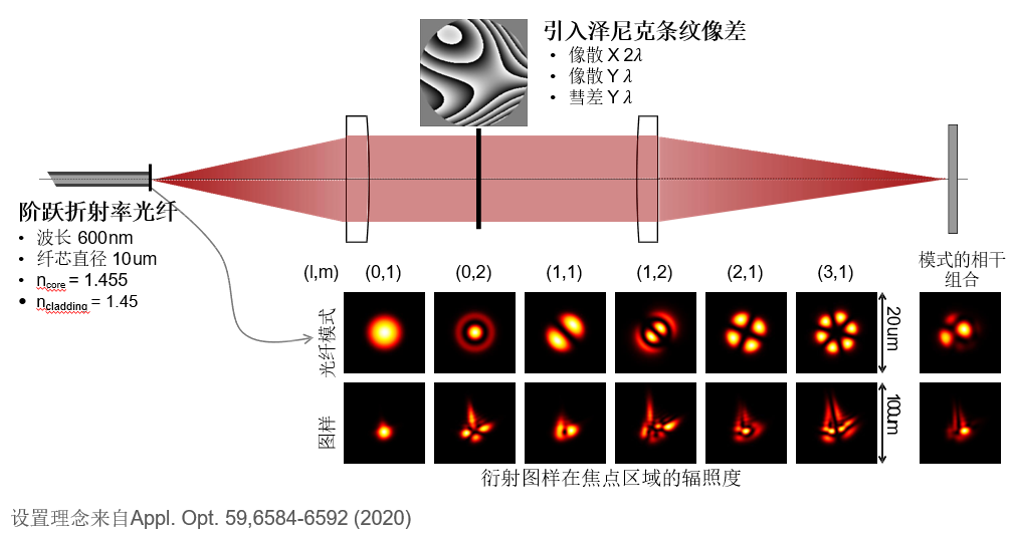

從單模光源切換到多模光源

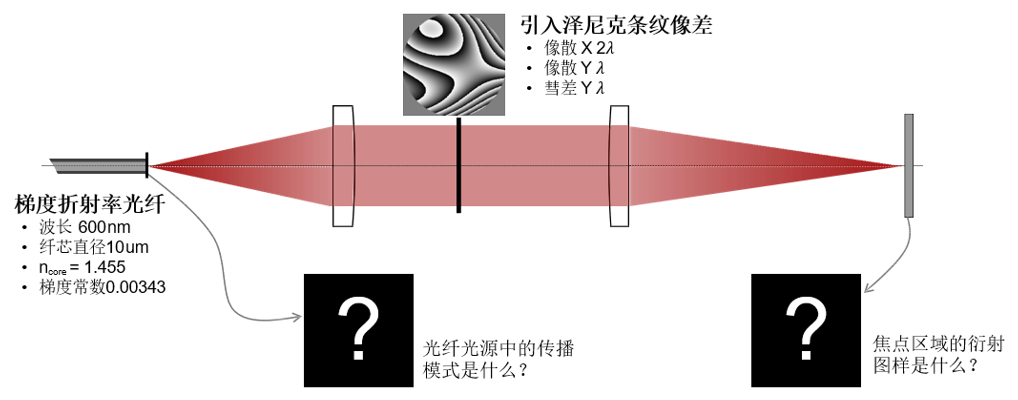

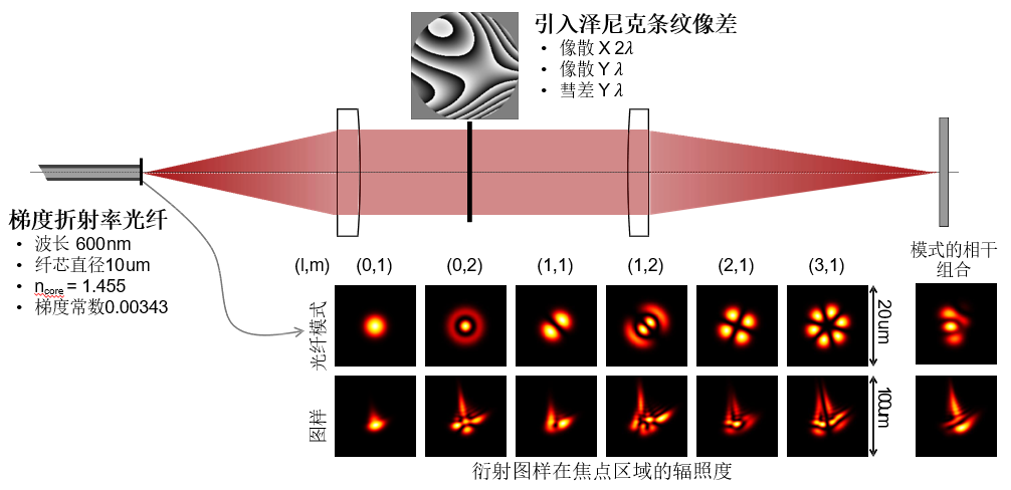

梯度折射率光纖建模任務




光源模式和衍射圖樣

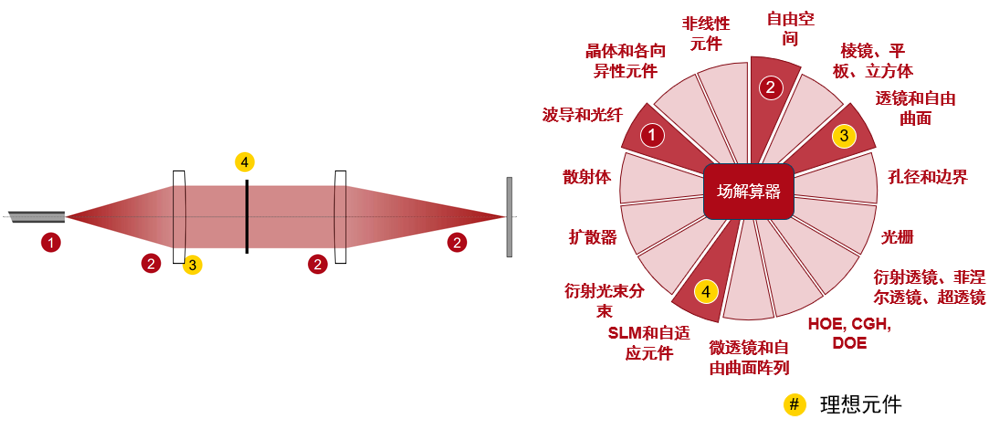

VirtualLab Fusion技術

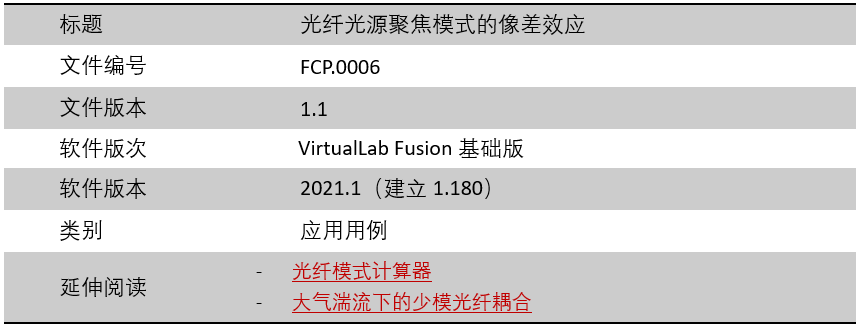

文件信息
