VirtualLab Fusion應用：光路設置

摘要






VirtualLab Fusion的主要目的是將現實世界中的實驗和研究帶入虛擬世界，Optical Setup作為現實實驗室的一種數字孿生。在這里，用戶可以配置光源、組件和探測器，控制所有組件的位置和參數，并定義填充它們之間空間的材料。本用例對該概念進行整體介紹。

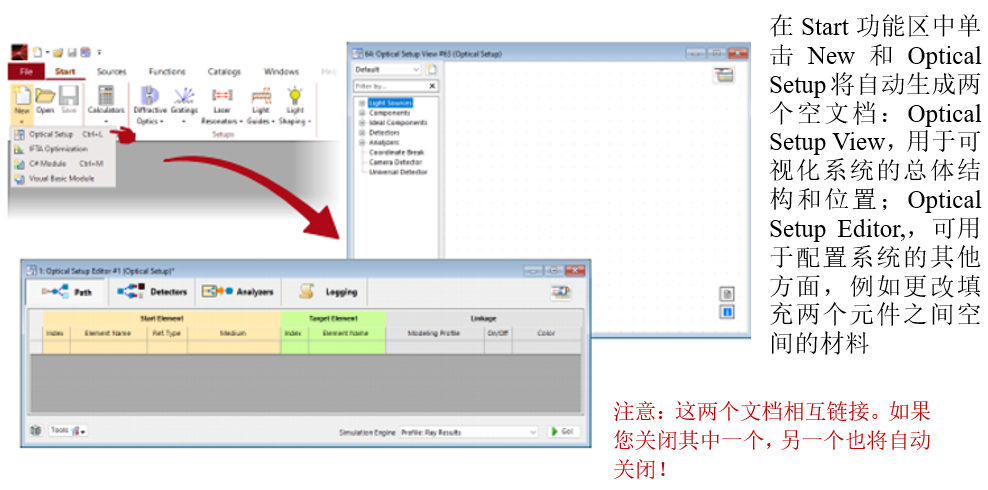

創建一個新的光路設置

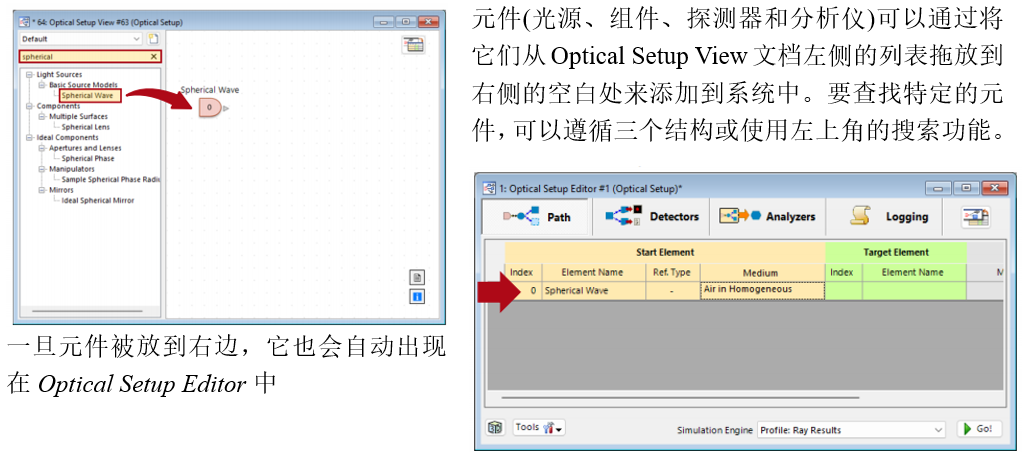

在光路設置中添加元件

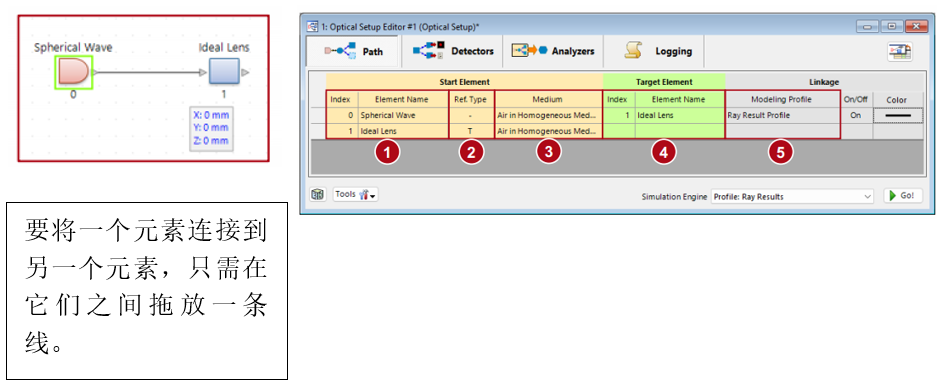

將組件相互連接

然后，連接將自動出現在Optical Setup Editor中，包括以下信息:

1) 每個連接的Start Element的名稱和索引(自動分配的編號)。

2) Reference Type:R代表反射，T代表透射。

3) 填充兩種元件之間空間的均勻介質。

4) Target Element的名稱和索引。

5) 使用的追跡模式(請參閱: Configuring Your Simulation in VirtualLab Fusion)

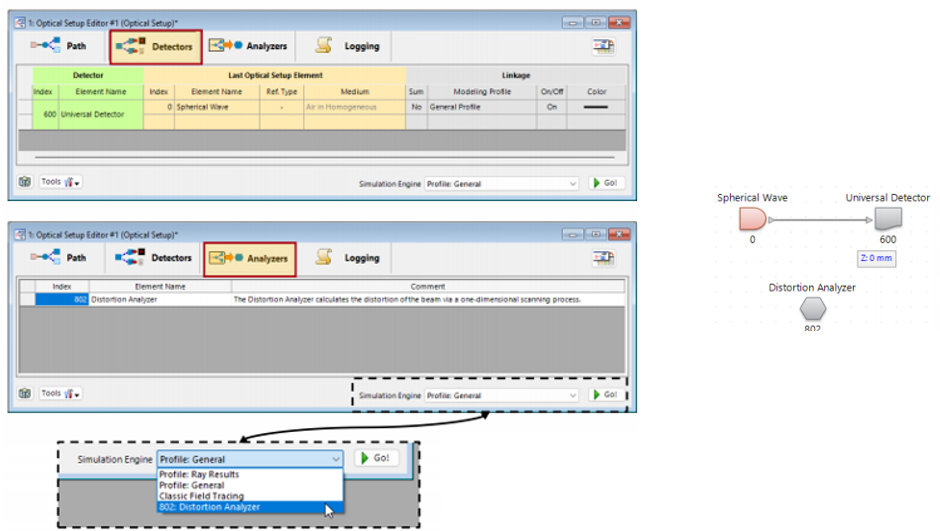

探測器和分析儀

Detectors和Analyzers在Optical Setup Editor中有自己的選項卡。由于Detectors的工作方式與其他組件類似(意味著它們需要連接到已激活的路徑才能工作)，因此它們的頁面看起來與光源和組件的頁面相同。另一方面，Analyzers不與系統連接，更多地作為自己的模擬引擎，通常具有整個系統的“鳥瞰”視圖。因此，他們的頁面主要包括關于分析器用途的信息。

注意:由于它們的特殊性質，需要將分析器設置為當前要運行的模擬引擎。這只能在Optical Setup Editor中完成。

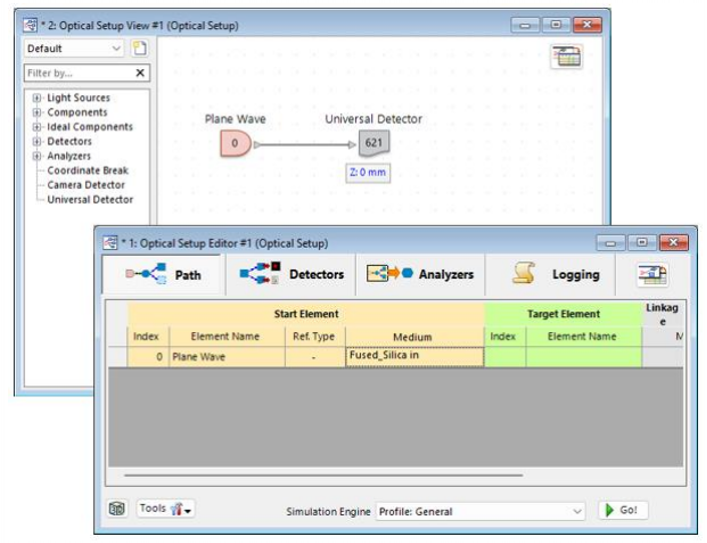

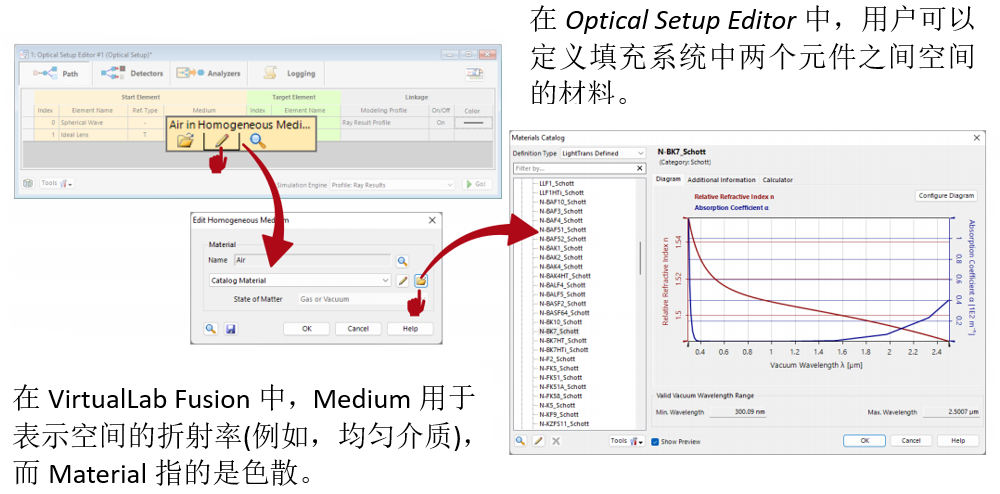

定義組件之間的介質和材料

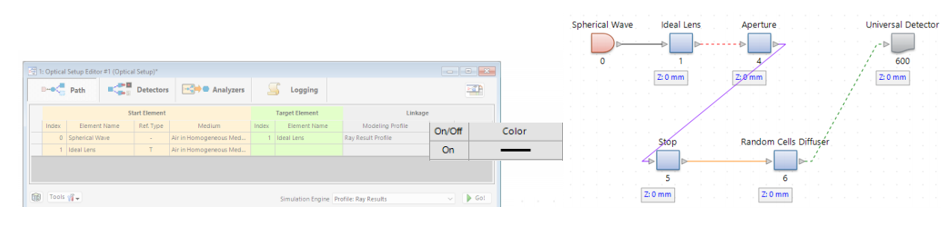

連接

Optical Setup Editor最右邊的欄可用于自定義組件之間的連接。用戶可以快速禁用某些連接(在Optical Setup View中用虛線表示)，甚至可以定制任何連接的顏色。

模擬將不考慮停用的連接，但連接的組件將保持其相對位置。

注:雙擊Optical Setup View中的任何連接也將激活或停用它。

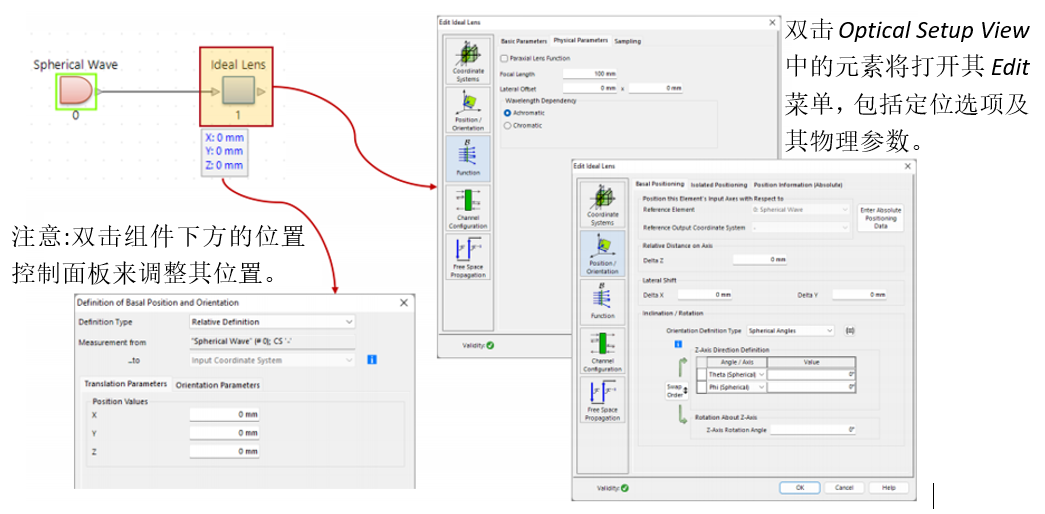

指定組件的位置和參數






執行模擬

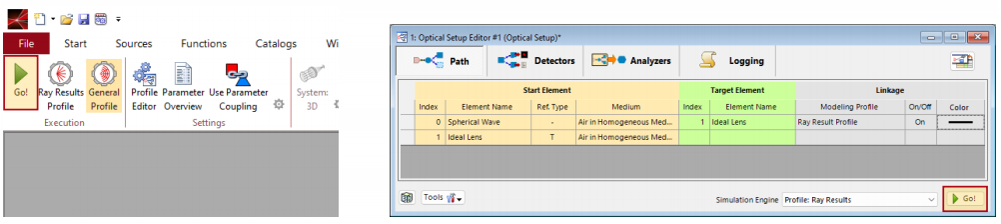

要實際執行模擬，只需點擊Optical Setup Editor或Profile Editing & Run菜單選項卡中的Go！按鈕。然后，VirtualLab Fusion將使用激活的Simulation Profile自動啟動模擬。有關如何配置模擬的更多信息，請查看以下文檔：Configuring Your Simulation in VirtualLab Fusion

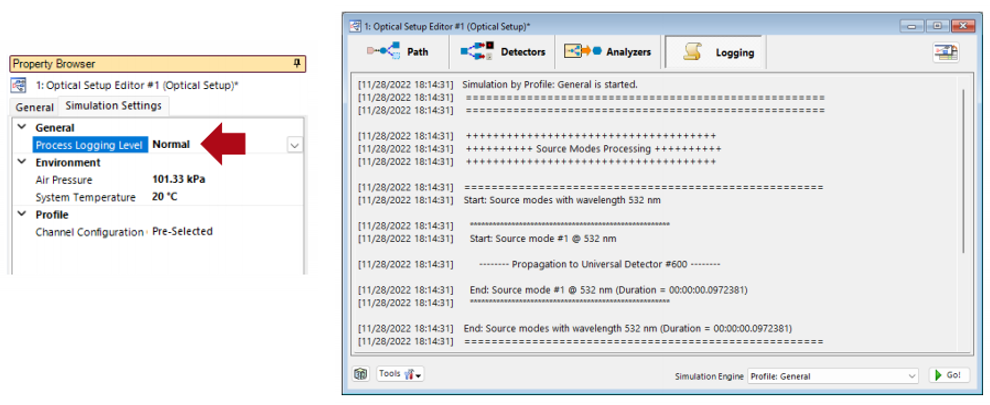

日志記錄




要查看模擬的當前狀態或獲取有關內部過程的更多信息(如使用了哪些傅里葉變換)，可以在Property Browser的Simulation Settings中激活Logging。

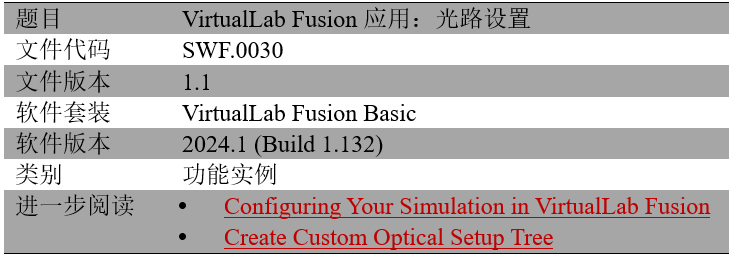

文件信息
