基于Pancake系統的折反射成像系統

1 摘要



為了降低成本和重量，許多現代應用引入了智能方法來小型化其光學系統。該原理的一個特殊實現是折疊成像系統，其中聚焦透鏡的屬性分布在多個組件之間。通過巧妙地操縱傳播光的偏振狀態，該系統允許多次內部反射，模仿更大透鏡的功能。在此用例中，我們展示了這種系統的工作原理。為此，我們定義了一組具有不同入射角的平面波，然后通過系統傳播以計算最終的焦點。然后可以使用此信息進一步優化設置，但這超出了此用例的范圍。


2 設想

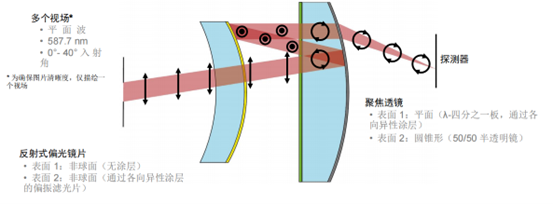

系統基于：Wong, Timothy 等人，‘Folded Optics with Birefringent Reflective Polarizers’，Proc. SPIE 10335



（注：本用例不包含系統的優化，只討論此類系統的工作原理。）

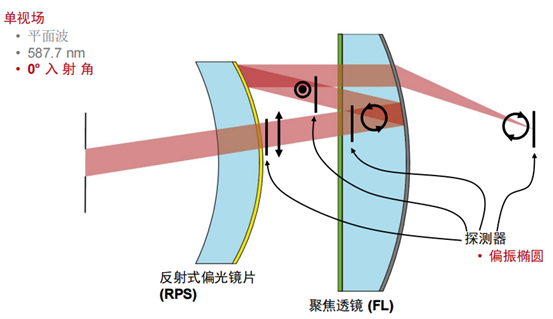

3.1建模任務 1：系統中偏振狀態的調查.

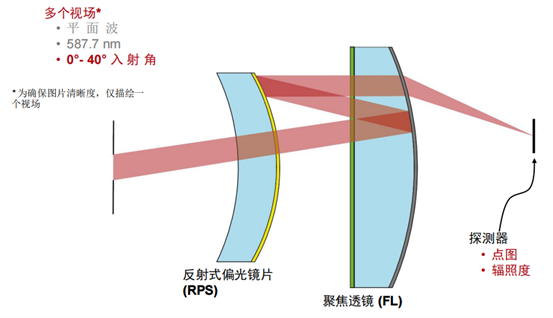

3.2建模任務 2：焦點調查



4.1模擬結果 – 偏振狀態

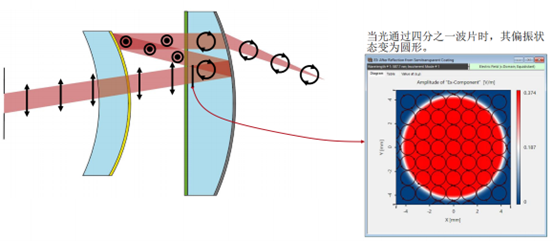

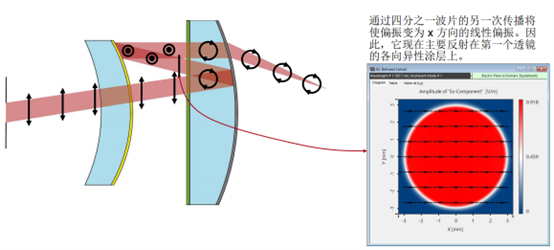

4.1.1系統的偏振狀態

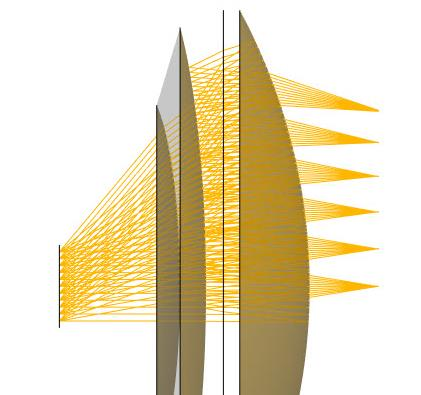

4.2模擬結果 – 焦點調查

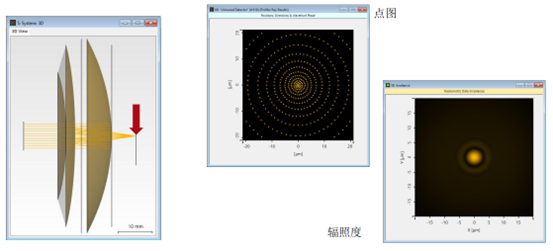

4.2.1點圖和模式輻照度 – 0°

4.2.2點圖和模式輻照度 – 10°

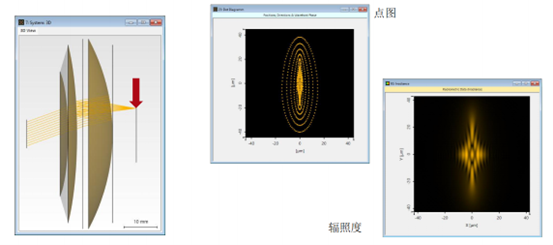

4.2.3點圖和模式輻照度 – 20°

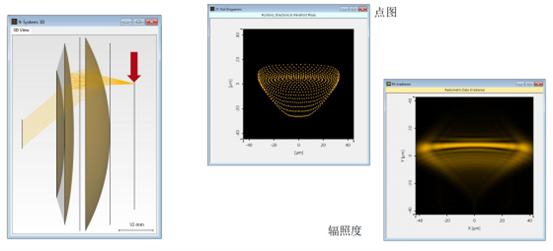

4.2.4點圖和模式輻照度 – 40°
