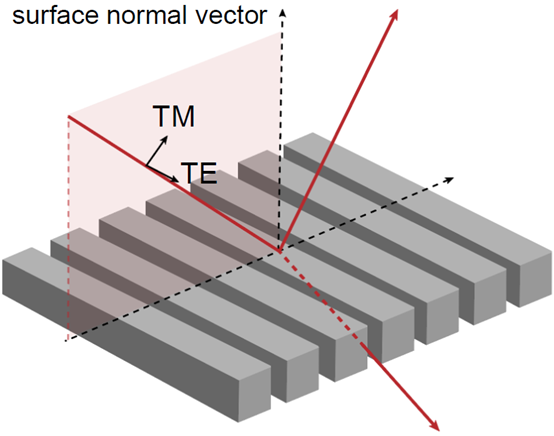

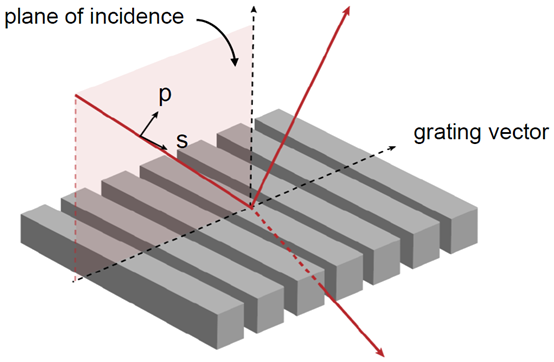

入射平面由光柵表面的法向量和入射光線的方向向量定義（在非錐形情況下，光柵向量也在這個平面內）。p-極化狀態與入射平面平行，而s-極化狀態與之垂直。對于TE/TM極化，這也相應有效（TM：平行，TE：垂直）。

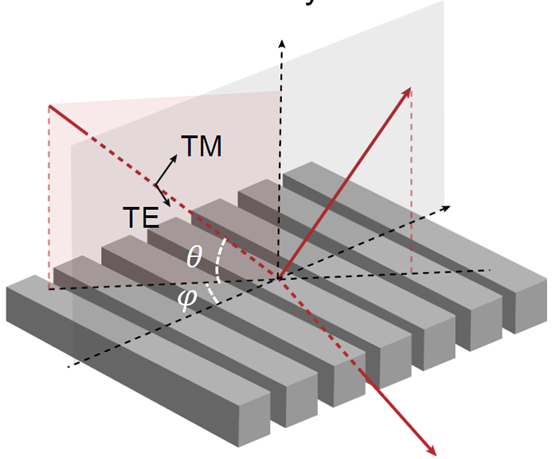

在錐形情況下，光的入射方向不再是由表面法線和光柵矢量定義的平面內。同樣，入射光線的偏振狀態是根據入射方向和光柵表面的法線矢量形成的入射平面來定義的。

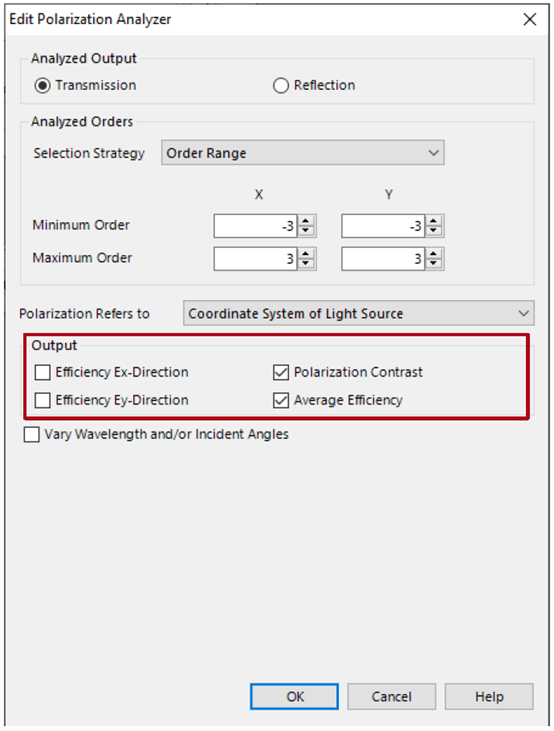

輸出數據的規格
除了兩個正交偏振方向的效率外，該分析儀還提供其他評價函數，如偏振對比度和平均效率。
-Ex方向的Ix效率：Ex偏振的整體反射/傳輸效率。
-Ey方向的Iy效率：Ey偏振的整體反射/傳輸效率。
-偏振對比度：P=Ix/Iy。
-平均效率：A=(Ix+Iy)/2。
內置的參數運行功能
-分析器提供了一個內置的Parameter Run功能，用于分析指定范圍內的波長和/或入射角的目標函數。
-此外，一些Advanced Outputs也是可用的，例如，在定義的波長或角度范圍內說明所選優點函數的變化的圖示。
-通過激活相應的復選框（同樣，對于最小、最大和均勻性誤差），將產生相應的附加輸出。

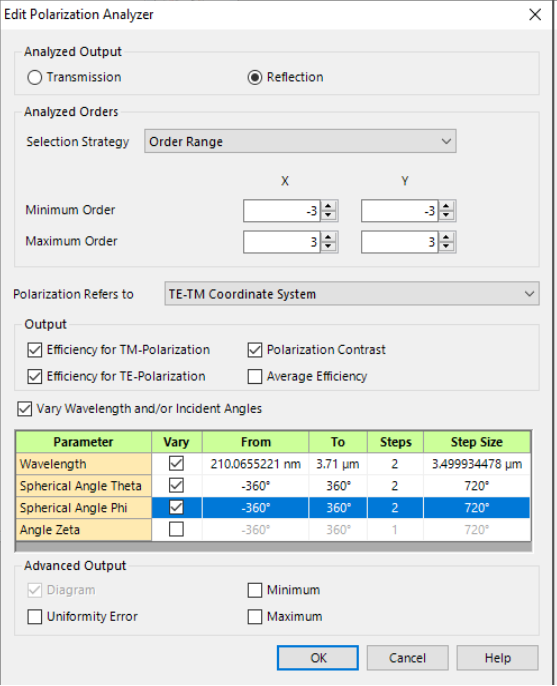

內置的參數運行功能
入射角定義的注意事項：
如果您在光學設置中創建一個新的偏振分析器，偏振分析器中的角度定義類型將根據該光學設置中光柵組件的方向定義類型來設置，即：
-對于球面角，Theta、Phi和Zeta角可以被改變。
-對于方向角，Zeta角可以改變。
-對于笛卡爾角，可以改變Alpha、Beta和Zeta的角度。
-對于歐拉角，可以改變Psi、Theta和Phi的角度。

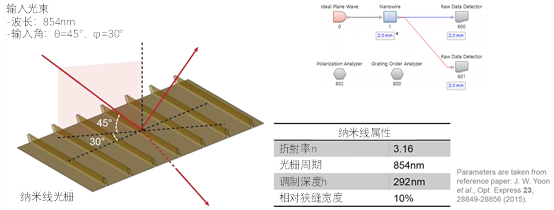

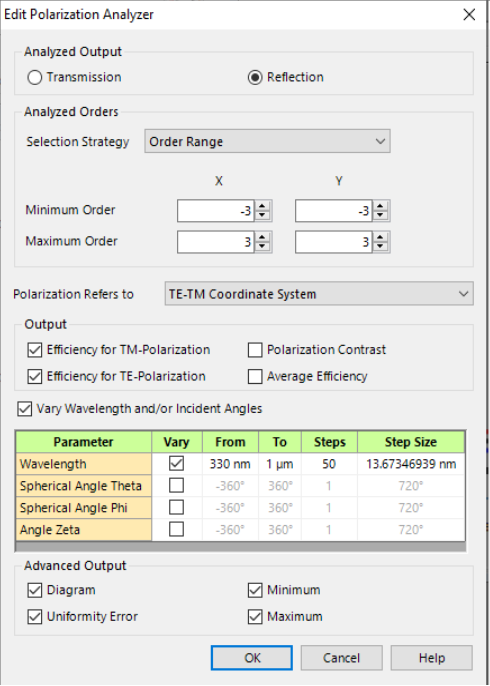

例子
結果

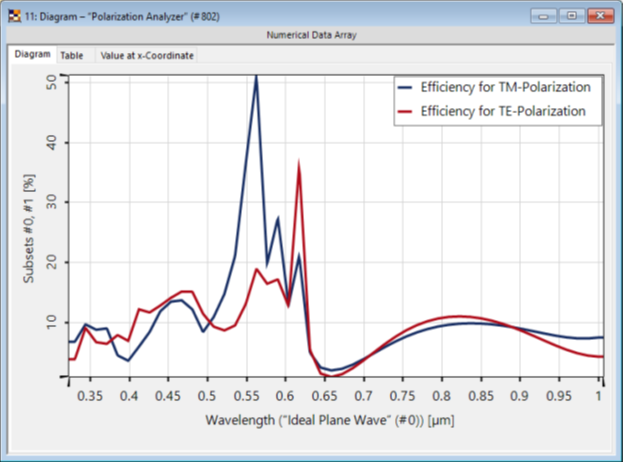

參數掃描得出的圖表（效率與波長）：

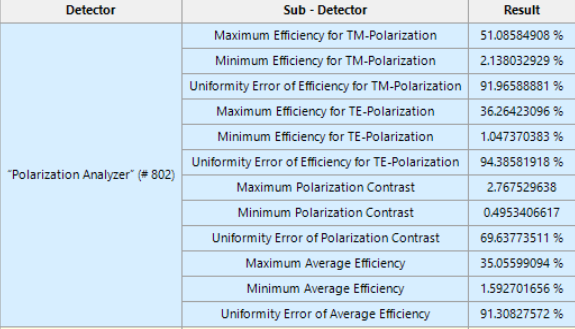

所選產出的結果：
