摘要
眾所周知，因為光學配置的復雜性和多光源模型建模的視場（FOV）等，針對增強和混合現實（AR，MR）應用的光波導組合器建模是具有挑戰性的。因此，詳細的分析，例如對視場角特性的光學性能的分析，可能是相當耗時的，因為必須考慮許多光源模式和視場角。在這個用例中，我們使用一個具有101×101個采樣點（即角度）的棋盤格測試圖像來研究光波導的角度性能，從而得到10201個單獨的基本模擬結果。
通過使用一個由5個提供41個客戶端的多核PC組成的網絡，模擬時間可以減少到大約4小時（與之前的大約43小時相比）。

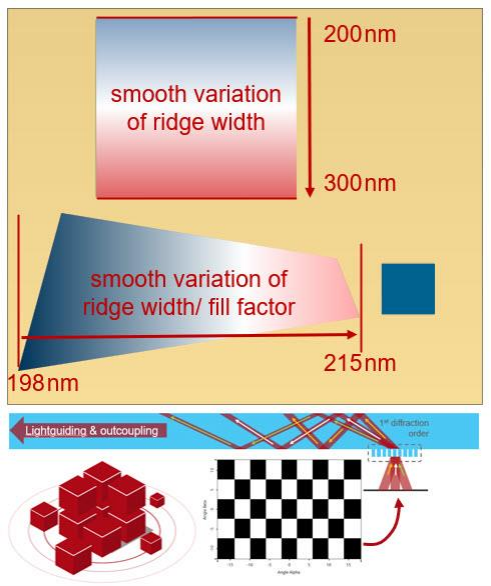

模擬任務
1. 入射耦合
周期：380 nm；光柵脊寬度：190 nm；高度：100 nm；光柵方向：0°。
2. 出瞳擴展
周期：268.7 nm；光柵脊寬度：198~215 nm；高度：50 nm；光柵方向：45°。
3. 出射耦合器
周期：380 nm；光柵脊寬度：200~300 nm；高度：124 nm；光柵方向：90°。

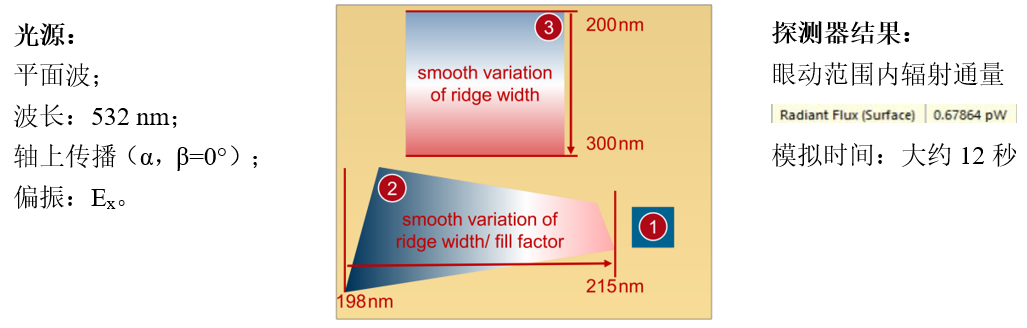

基本仿真任務
1. 入射耦合
周期：380 nm；光柵脊寬度：190 nm；高度：100 nm；光柵方向：0°。
2. 出瞳擴展
周期：268.7 nm；光柵脊寬度：198~215 nm；高度：50 nm；光柵方向：45°。
3. 出射耦合
周期：380 nm；光柵脊寬度：200~300 nm；高度：124 nm；光柵方向：90°。

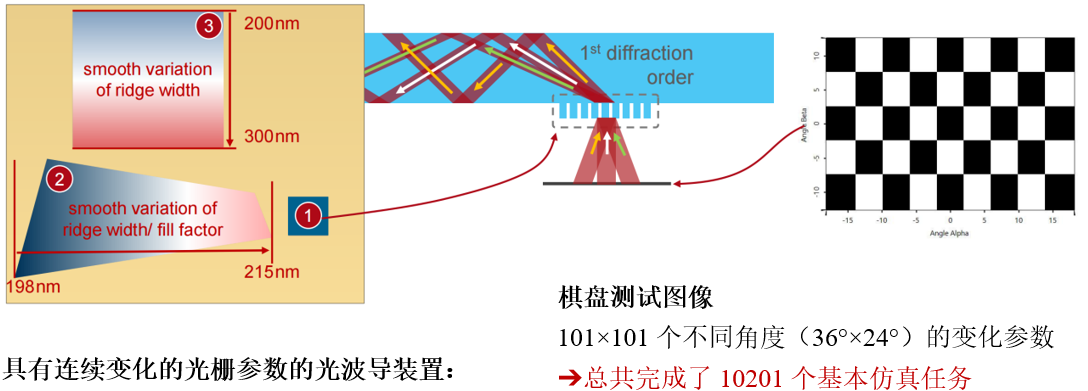

基本模擬任務的收集：入射視場角度
模擬時間（10201次模擬）：大約43小時。
模擬結果：不同視場角的輻射通量*。
*注： 21個×21個方向的結果存儲在參數連續變化的光柵的查找表中。
使用分布式計算

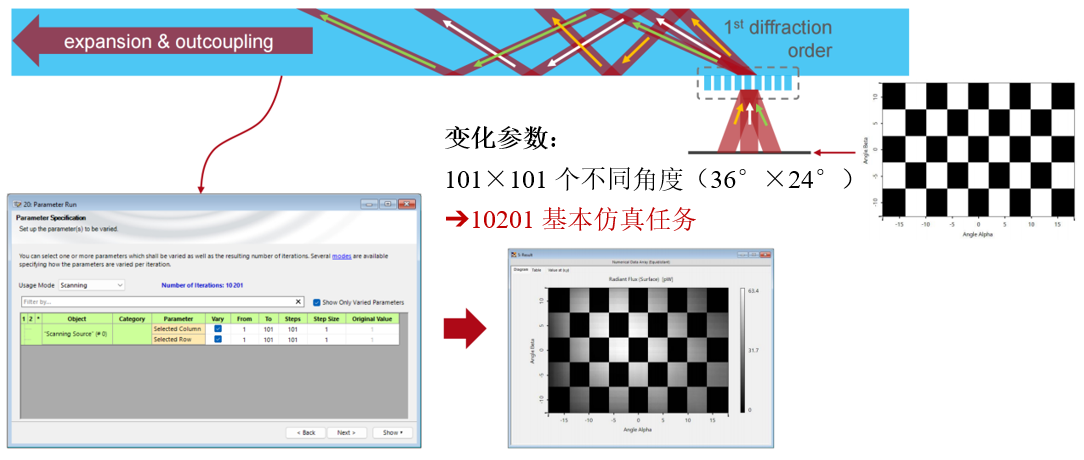

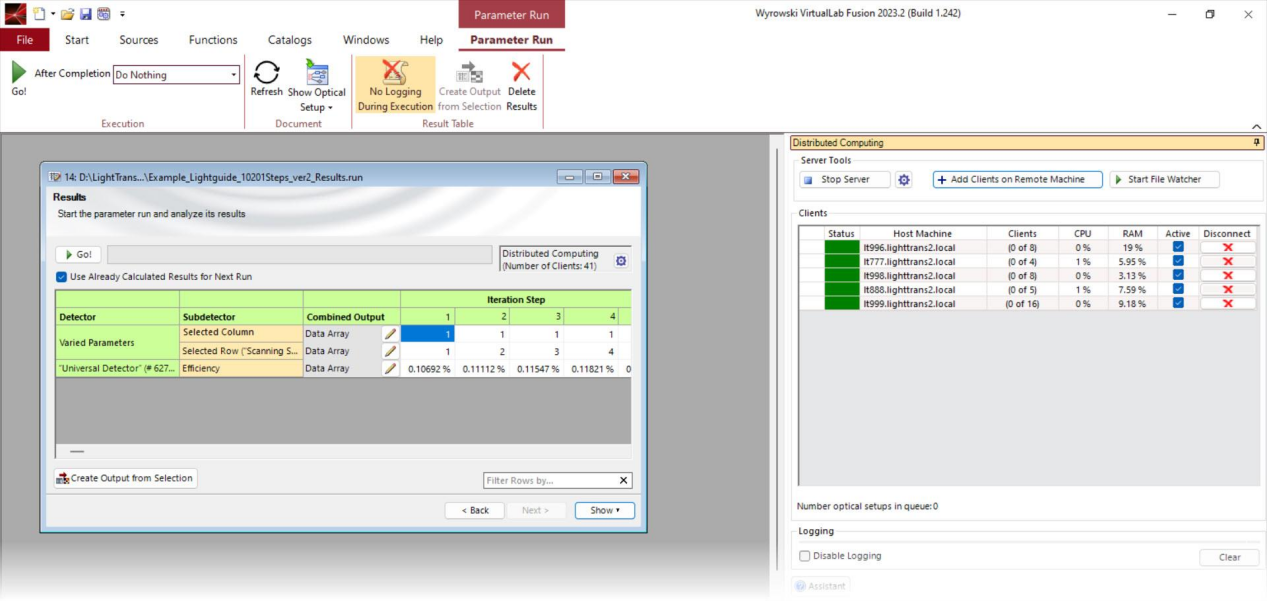

參數運行用于改變當前視場模式的角度，這允許將各種迭代分發到網絡中的計算機上。為了啟用分布式計算，只需導航到相應的選項卡，并配置可用的計算機和客戶端的數量。然后像往常一樣開始模擬，將數據傳輸?shù)娇蛻舳撕徒Y果的收集將自動完成（與本地執行的參數掃描的方式相同）。

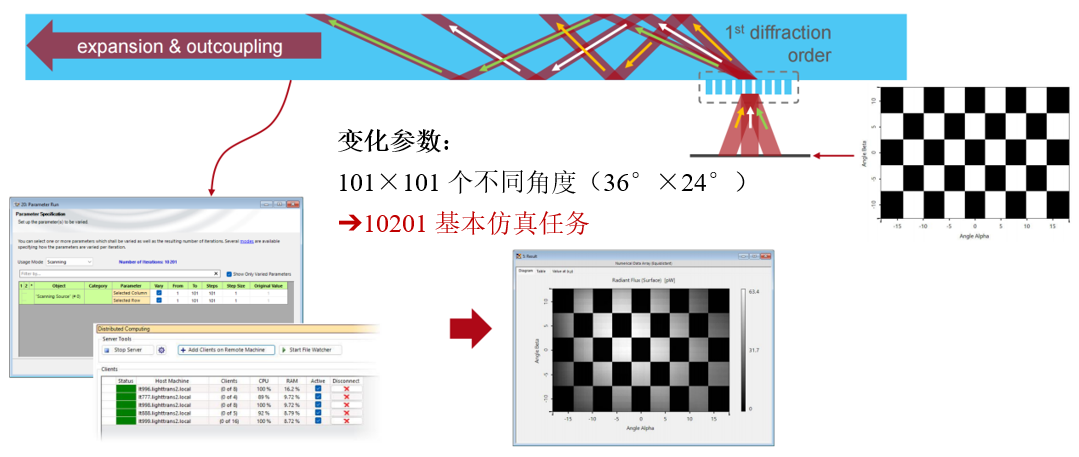

采用分布式計算方法進行仿真
客戶端數量：41臺（在5臺不同的計算機上）。
模擬時間（10201次模擬）：4小時10分鐘。
模擬結果：不同視場角的輻射通量。

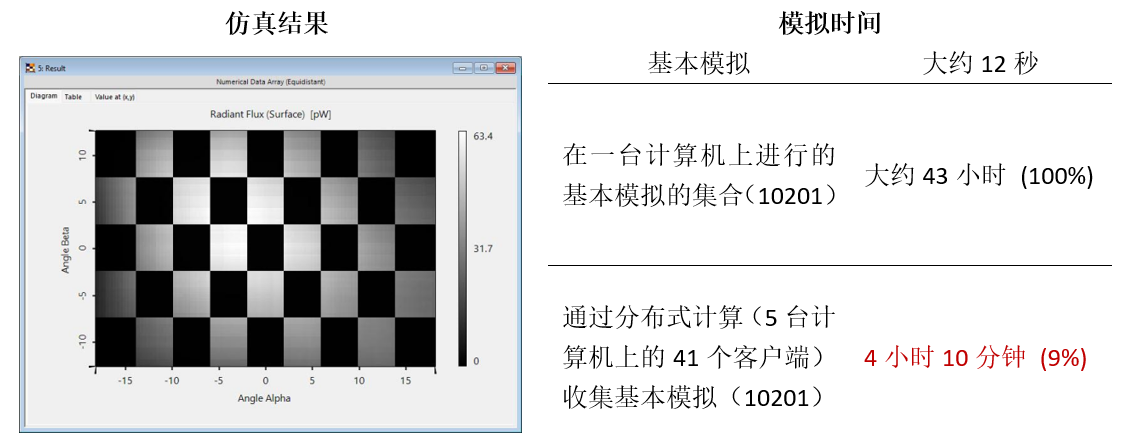

模擬時間比較
→分布式計算減少了91%的模擬時間！*
*注意：由于基本模擬只需要幾秒鐘，模擬時間的減少會受到網絡開銷的限制。
|
