光學系統的3D可視化

摘要



為了從根本上了解光學系統的特性，對其組件進行可視化并顯示光的傳播情況大有幫助。為此，VirtualLab Fusion 提供了顯示光學系統三維可視化的工具。這些工具還可用于檢查元件和探測器的位置，以及快速了解光在系統內部的傳播情況。三維視圖的建模技術類似于光線追蹤。

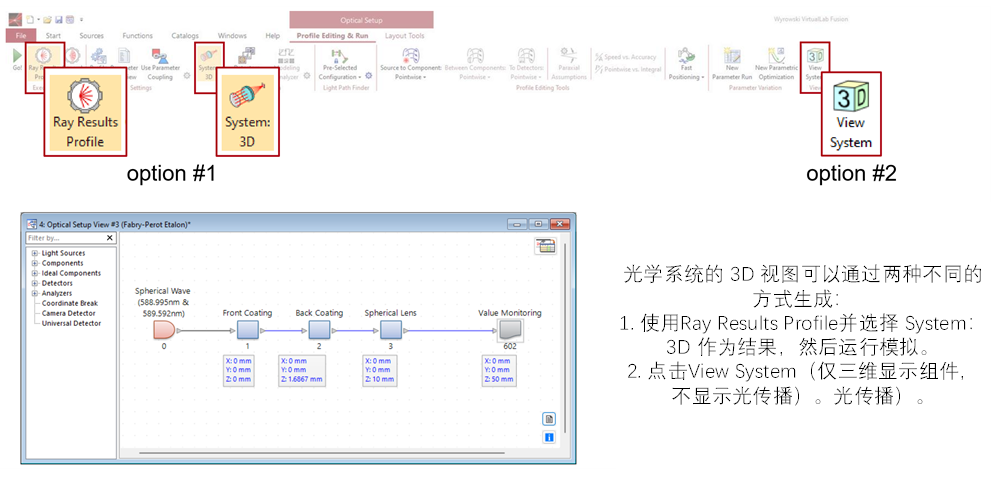

如何生成系統視圖文檔



系統： 三維（光線結果剖面）與三維系統視圖

這兩種方法的主要區別在于，前者還可通過Ray Results Profile提供有關傳播光線的信 息，而后者只顯示組件和探測器。

在接下來的使用案例中，我們將重點介紹 System：3D視圖。

系統：Ray Results Profile的3D視圖

3D 系統視圖：

無光可視化系統


選項 - 選擇要顯示的元件




右鍵單擊文檔窗口，菜單上將顯示詳細選項。第一個選項 "Select Elements to Show"允許對文檔中顯示的系統元件進行配置（默認情況下顯示所有元件）。



查看完整用例：


Examination of Sodium D Lines with Etalon
