光學相干層析成像的工作原理

摘要

掃描干涉測量是一種表面高度測量技術。通過利用白色光源的低相干性，只有當路徑長度差落在相干性長度內時才出現干涉圖案。因此，它能夠?qū)崿F(xiàn)非常精確的測量，這一特性在光學相干斷層掃描（OCT）的醫學成像中得到了利用，OCT正是利用了這一物理原理。VirtualLab Fusion在單個平臺上的各種可交互建模技術有助于對相干現象進行高效建模。在這個例子中，構造了一個帶有氙燈的邁克爾遜干涉儀，并用于測量具有平滑調制表面的樣品。

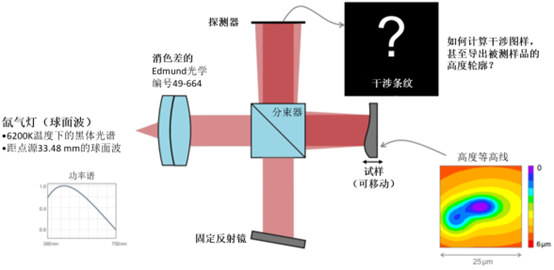

建模任務



模擬與設置：?jiǎn)纹脚_(tái)交互操作

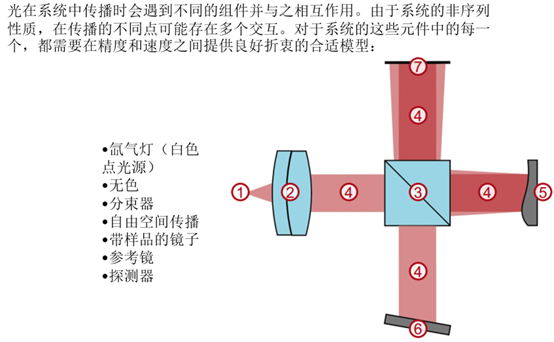

建模技術的單平臺交互操作

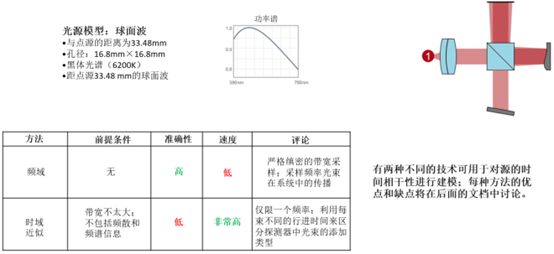

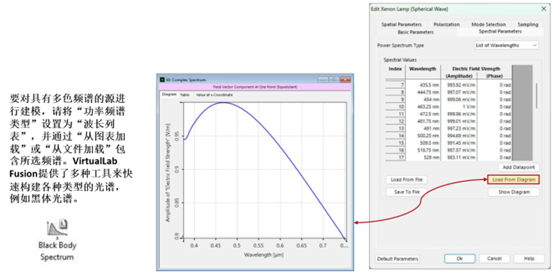

連接建模技術：光源



頻域方法

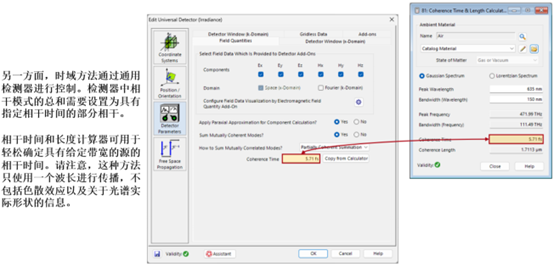

時域方法

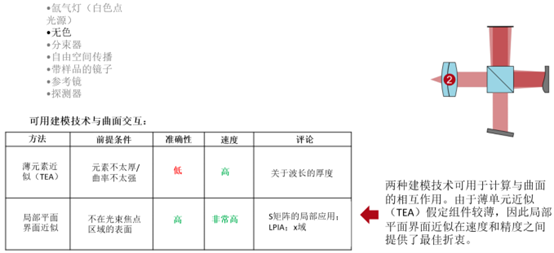

交互式建模技術：消色差

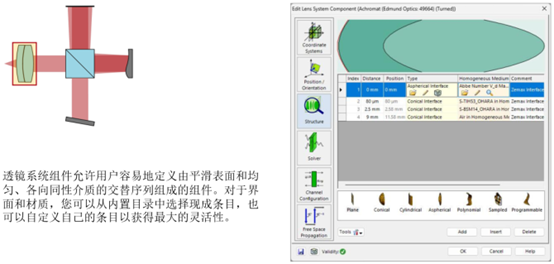

消色差：鏡頭系統組件

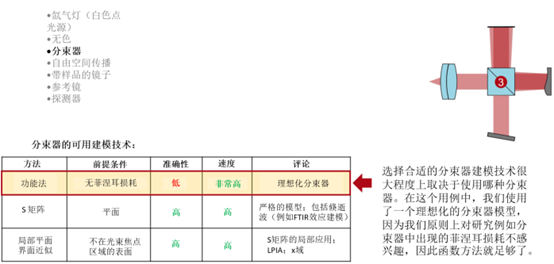

交互式建模技術：分束器

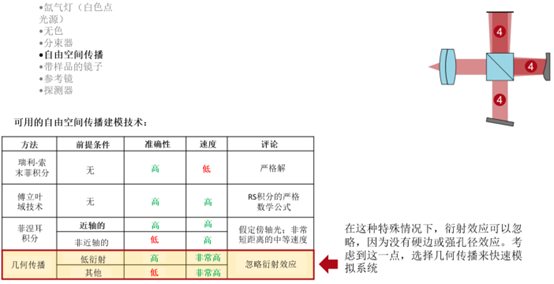

交互式建模技術：自由空間傳播

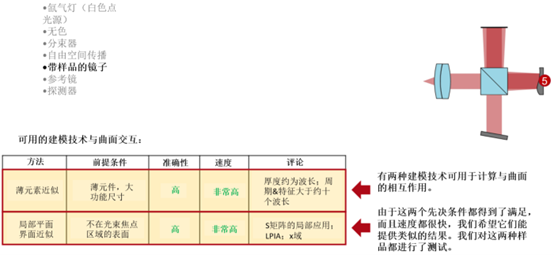

交互式建模技術：帶樣品的鏡子

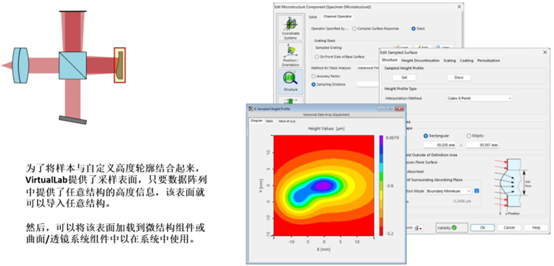

帶樣本的鏡子：采樣界面

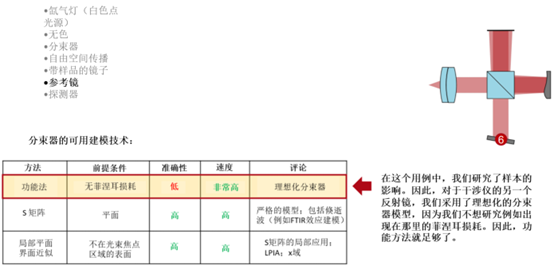

連接建模技術：參考鏡子

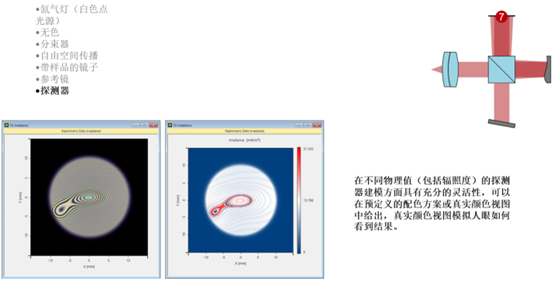

連接建模技術：探測器



模擬結果

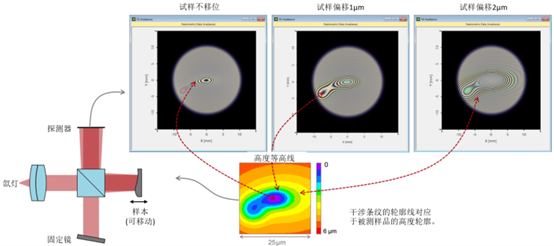

模擬干擾條紋



模擬干涉條紋–偽色



方法比較：LPIA與TEA

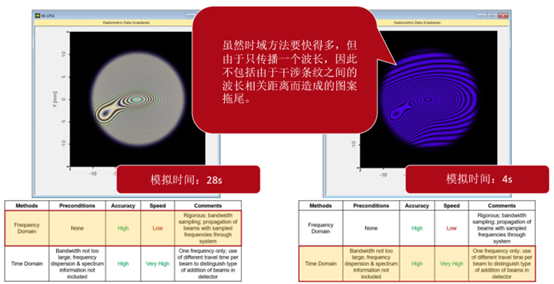

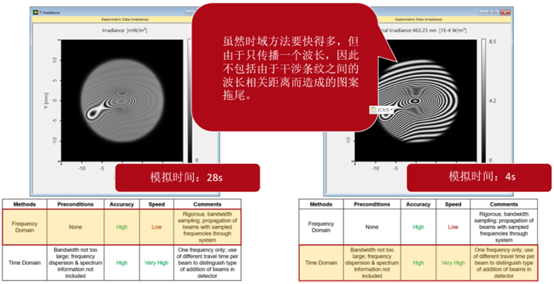

方法比較：頻域法與時域法



方法比較-偽色
