摘要
通用探測器是在VirtualLab Fusion探測器中最通用的工具，用來評估和輸出任意電磁場信息。它能夠提供不同域（空間和空間頻域）和坐標系（場與探測器位置的坐標系）的信息。此外，它還可以通過使用非常靈活的內置或定制的插件，進一步評估入射光場信息，并計算更多物理量、輻射量或光度量。

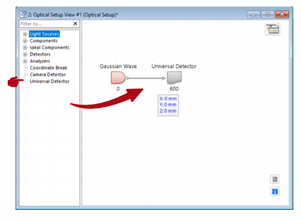

如何尋找通用探測器？
通用檢測器可以在光路編輯器組件庫中找到，要添加到您的系統，只需直接拖放到所需的位置。

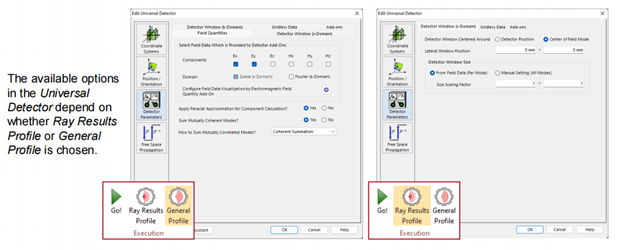

具有不同建模配置文件的通用探測器
通用檢測器可以在光路編輯器組件庫中找到，要添加到您的系統，只需直接拖放到所需的位置。

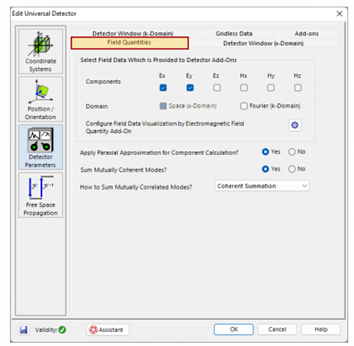

場量（通用配置文件）
分量：確定探測的是電磁場的哪些分量。必須至少選擇一個分量。注意：VirtualLab Fusion沿傳播方向使用Ex和Ey分量，并根據需要計算其他分量。
域：探測器可以在x-域和/或k-域中評估和輸出數據。
使用傍軸假設來計算分量：確定探測器是否使用傍軸假設來計算電磁場的附加分量。（見：傍軸假設）
相關模式疊加：如果此選項被激活，則將在執行任何進一步的計算或輸出之前疊加相關模式。它為疊加提供了三個選擇：

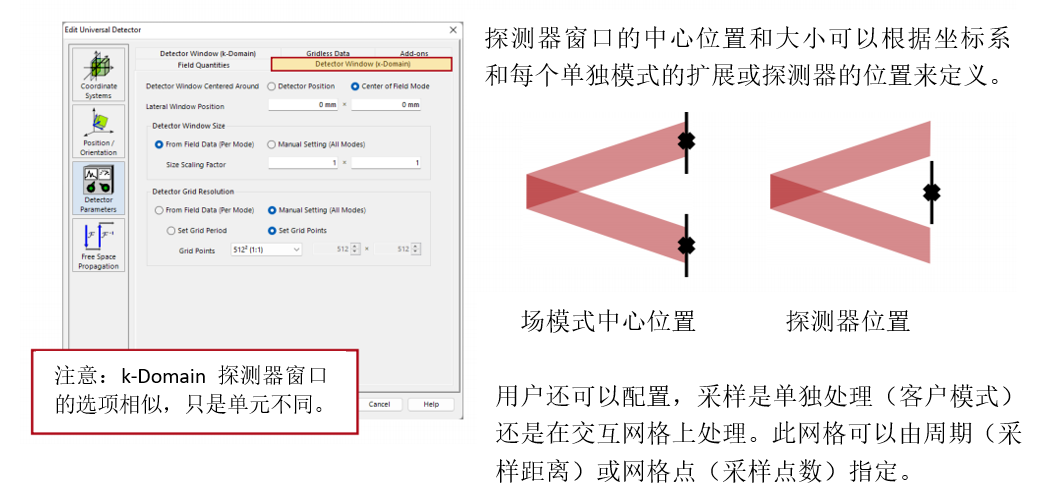

探測器窗口

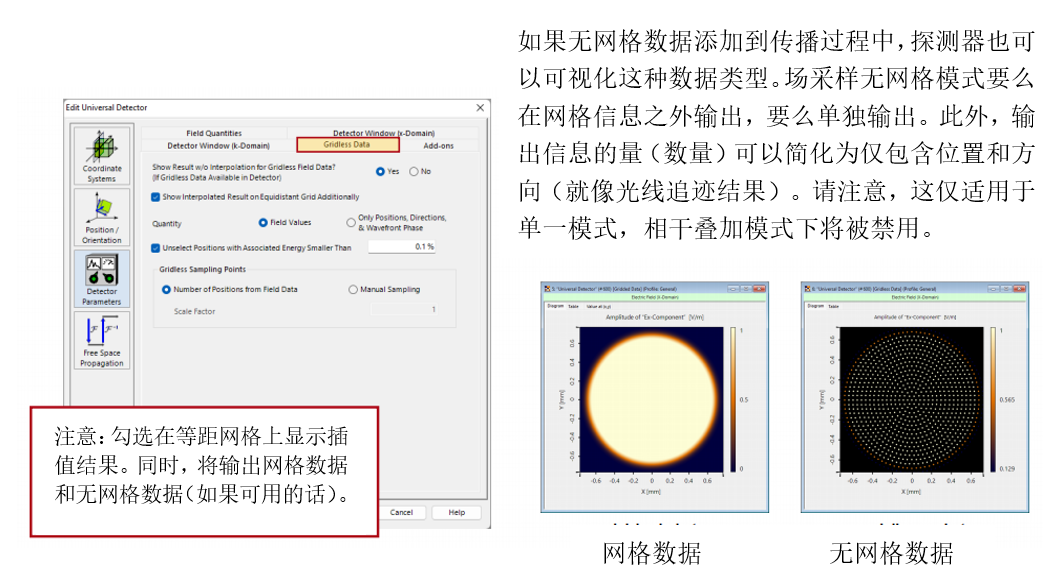

無網格數據

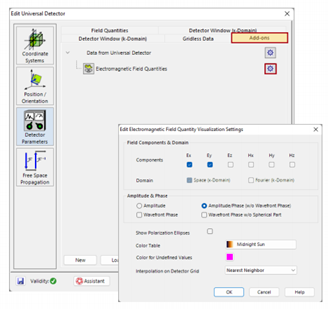

探測器附加組件-電磁場量
附加組件是一種通用的工具，它允許基于入射場數據（單個物理量或二維陣列）對任何值進行附加計算。它們以樹狀形式排列，因為在這種情況下一個附加組件需要另一個附加組件的結果。
默認情況下，電磁場量附加組件是預設置的，不能被刪除。它可以輸出x-域和/或k-域中的任何場信息。請注意，只能輸出場分量，并在“場量”選項卡中選擇（但不需要輸出所有分量）。此外，同時支持輸出振幅或波前相位，以及顯示選項。

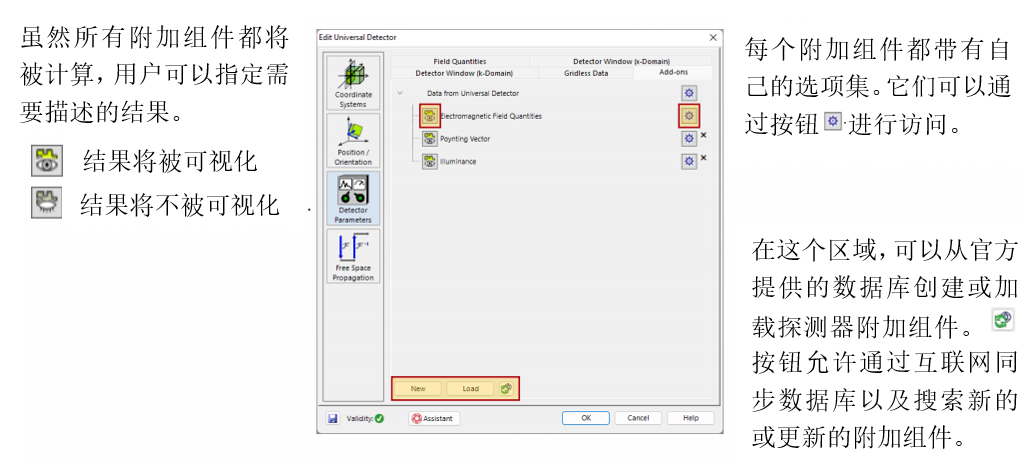

探測器附加組件-自定義附加組件

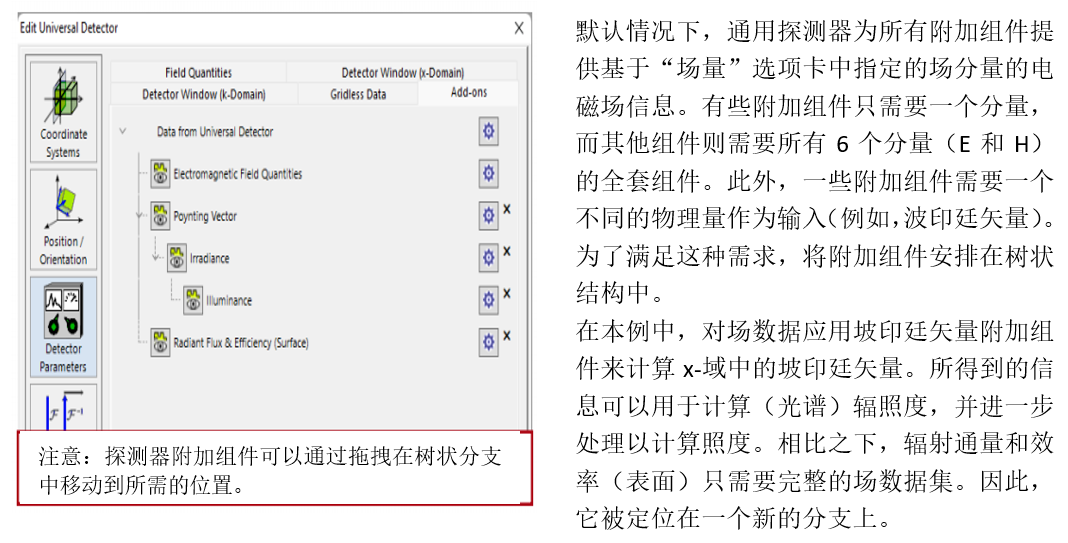

探測器附加組件-層次樹狀分支
探測器附加組件自述文件—我的文檔
Release 2023.1-附加組件概述

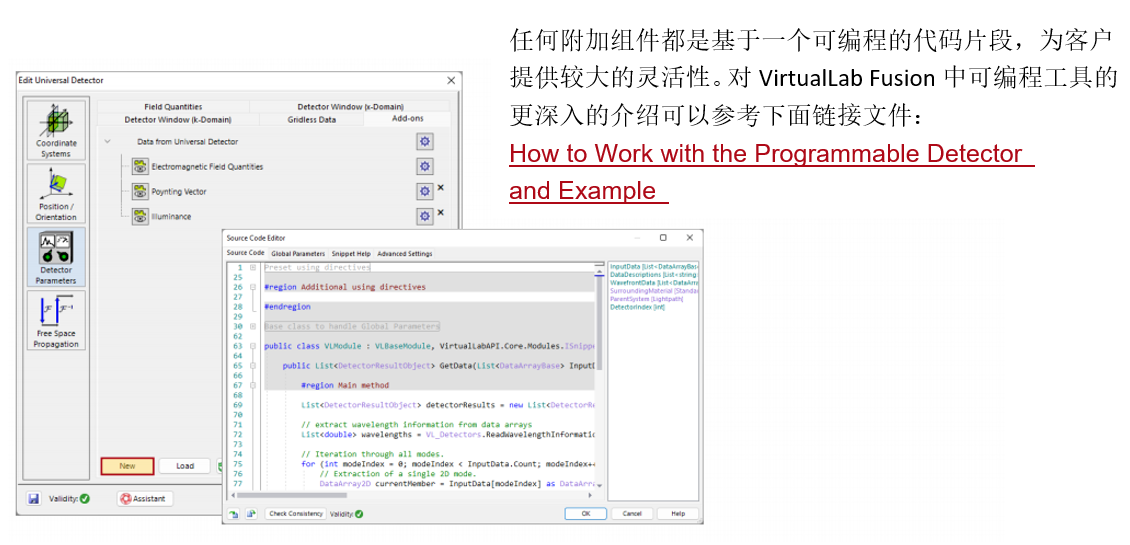

探測器插件-可編程的代碼片段

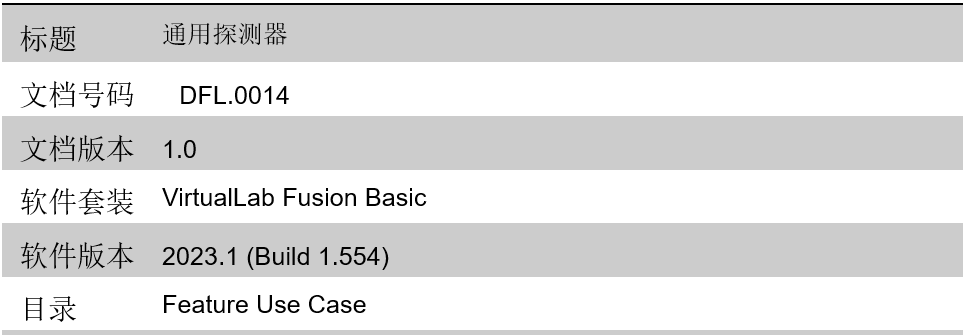

文件信息
