施密特-卡塞格林望遠鏡

摘要

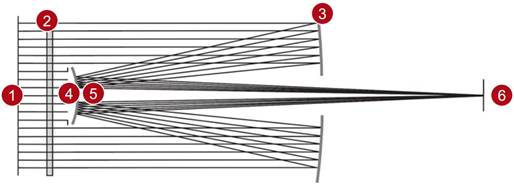

施密特-卡塞格林望遠鏡是業余天文望遠鏡中非常受歡迎的設計，因為它具有高對比度和低像差效應。它由施密特校正板和卡塞格林反射鏡組成。卡塞格林反射鏡由一個凹面主鏡和一個凸面副鏡組成，凹面主鏡用于聚焦光線，凸面副鏡用于將光線通過主鏡上的一個孔重定向回去。即使短筒也可提供長焦距。施密特板本身是一個非球面透鏡，用于校正球面像差。

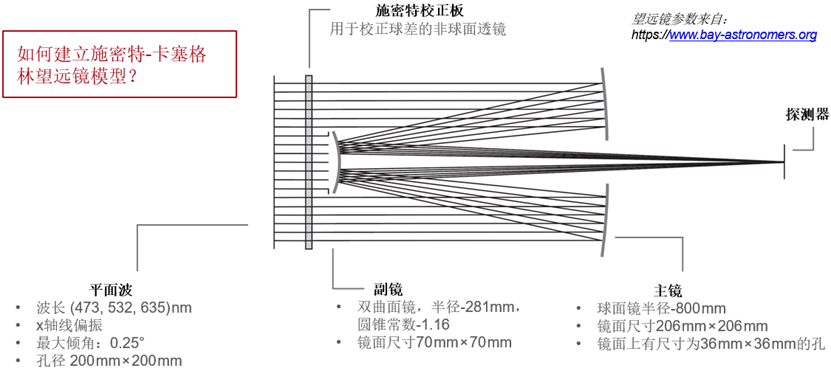

建模任務

 

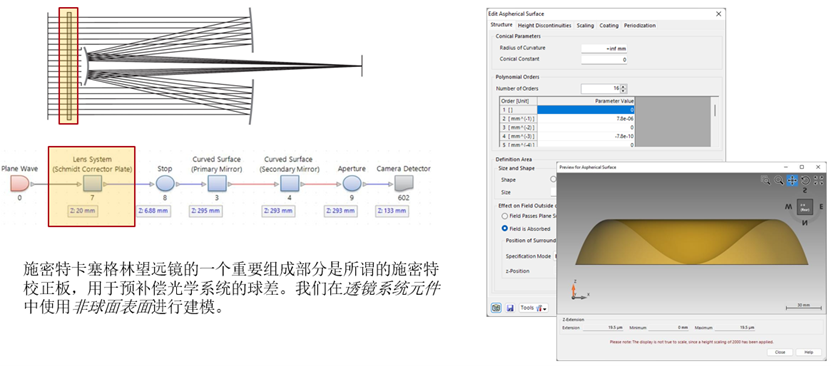

施密特校正板

主鏡背面

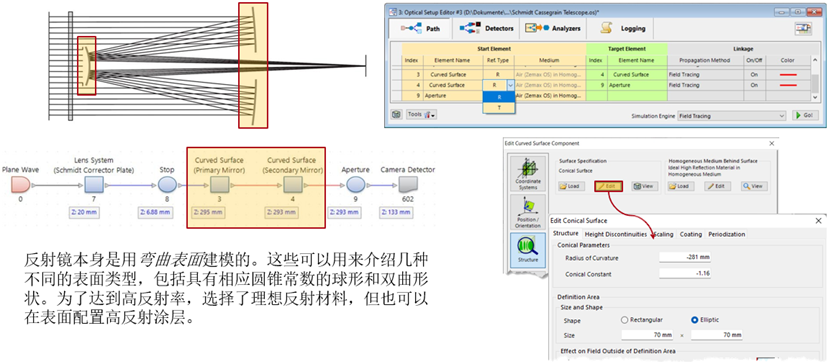

反射鏡正面

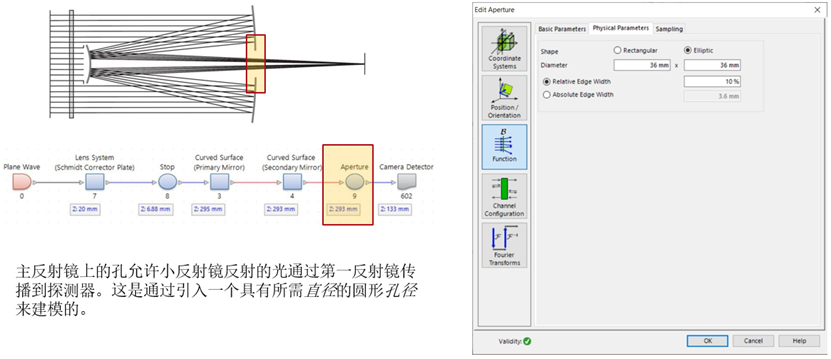

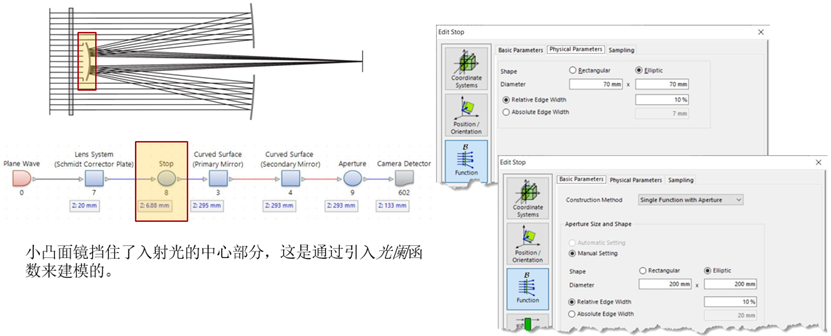

孔徑



澤尼克&賽德爾像差探測器



總結 - 元件…





球差

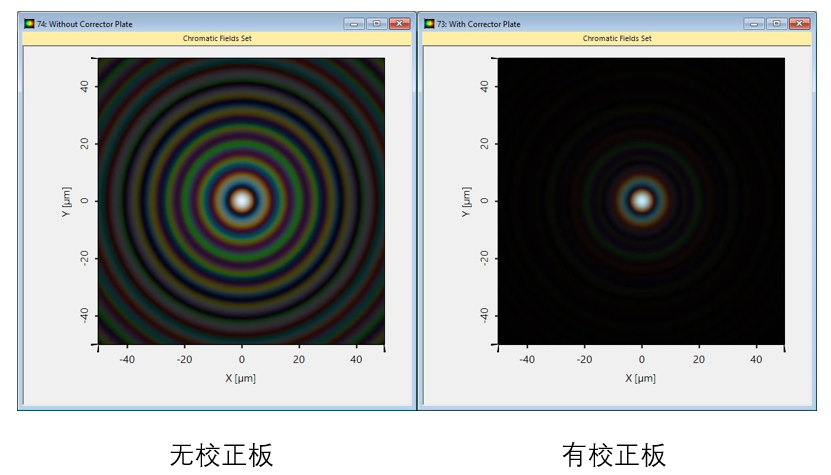

為了證明施密特校正板的效果，在有和沒有它的情況下進行了模擬。在沒有校正板的情況下，焦平面上存在強烈的球差(真實彩色視圖)。

球差

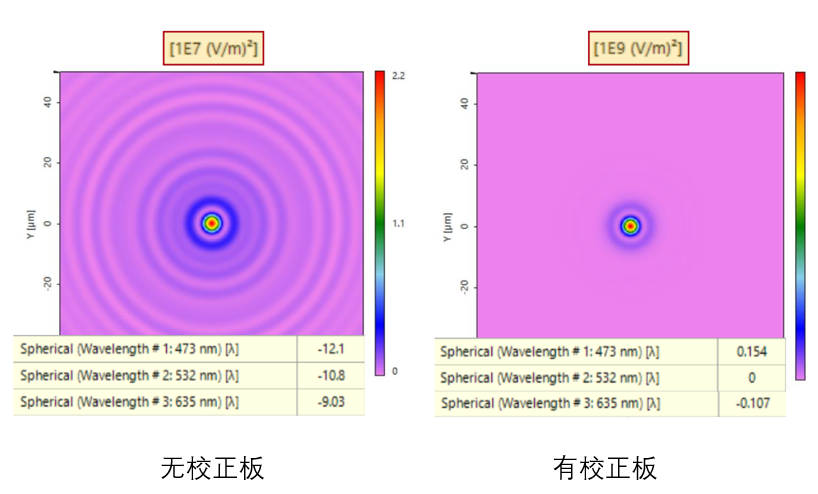

在偽彩色中，可以更定量地評估校正效果。結果表明，修正后的焦點表現出大兩個數量級的能量密度。此外，所有波長的波前測量誤差從約從10λ減小到約0.1λ(在球面參考孔徑后測量)。

 

傾斜照明

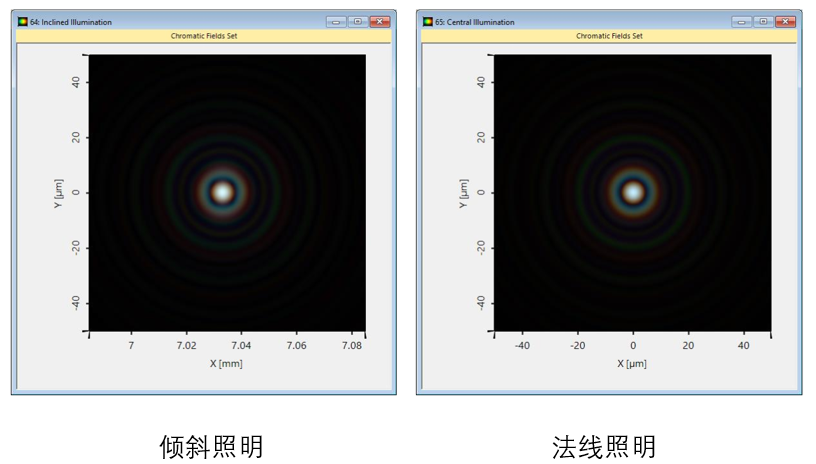

為了研究其他像差，以較小的入射光傾角(0.25°)重復模擬。結果表明，像差校正對非正入射光也有效。



傾斜照明

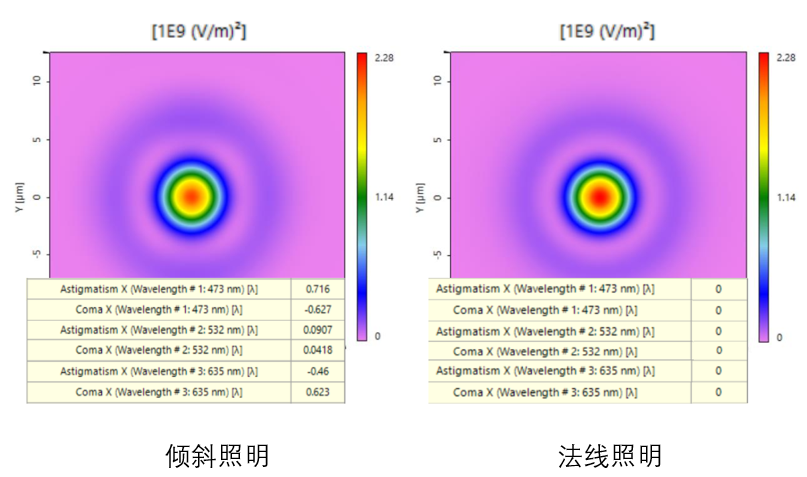

在傾斜照明的情況下，測量的像差在單個波長以下表現出非常小的彗差和散光值，因此不是很顯著。

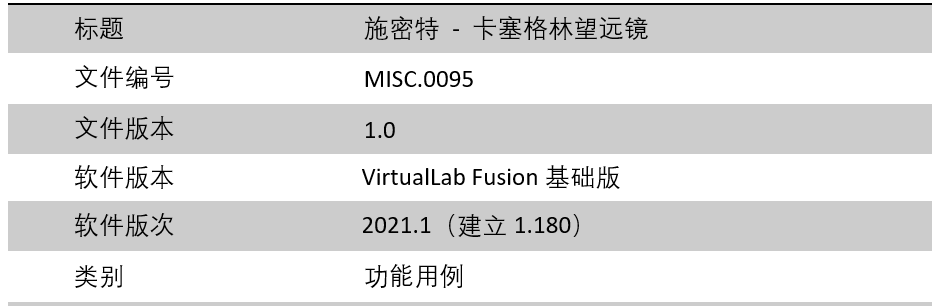

文件信息
