非球面透鏡背后的焦點研究

摘要



高功率激光二極管經常在兩個方向上表現出不對稱的發散和散光。此案例在VirtualLab Fusion中研究了激光二極管首先被物鏡準直，然后被非球面透鏡聚焦后焦點區域的場的演變。與沒有散光的情況相比，散光對其焦點區域的場的影響被清楚地呈現出來。

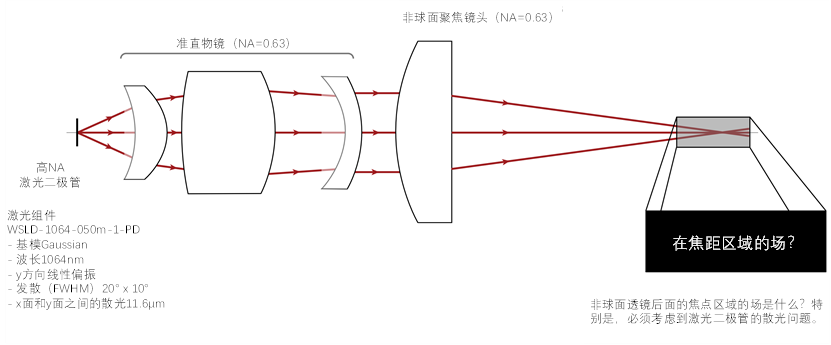

建模任務

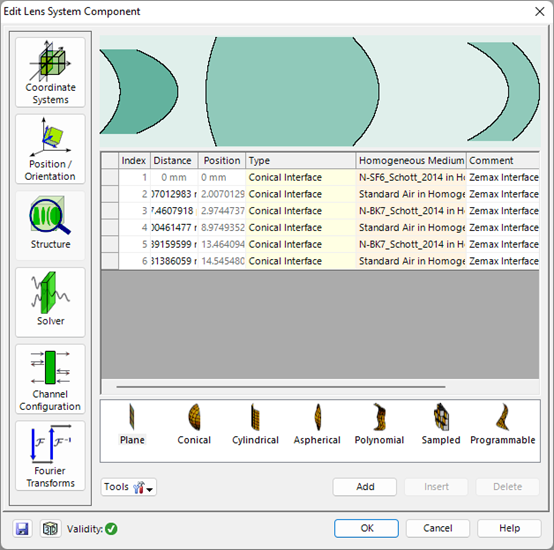

非球面鏡和準直物鏡



Lens System Component允許輕松定義一個由光滑表面和均勻、各向同性的介質交替排列組成的組件。在接口和材料方面，可以從內置的目錄中選擇現成的條目，也可以定制自己的條目，以獲得最大的自由度。

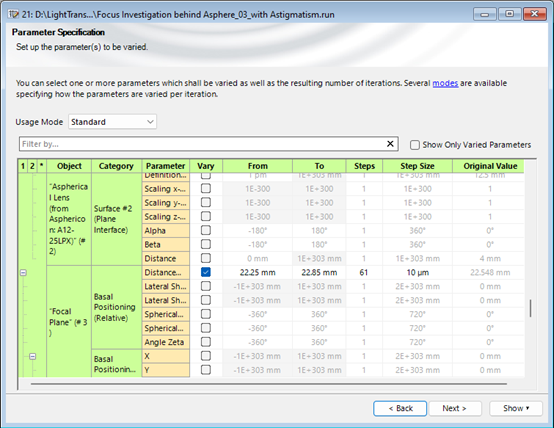

在焦點區域Z方向掃描



為了實現對焦點區域的Z方向掃描，可以進行Parameter Run。通過這個工具，用戶可以很容易地改變一個單獨的參數或一組參數。

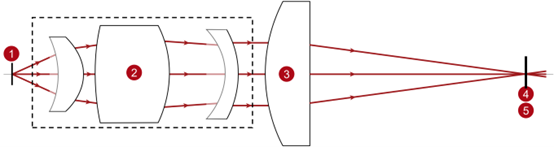

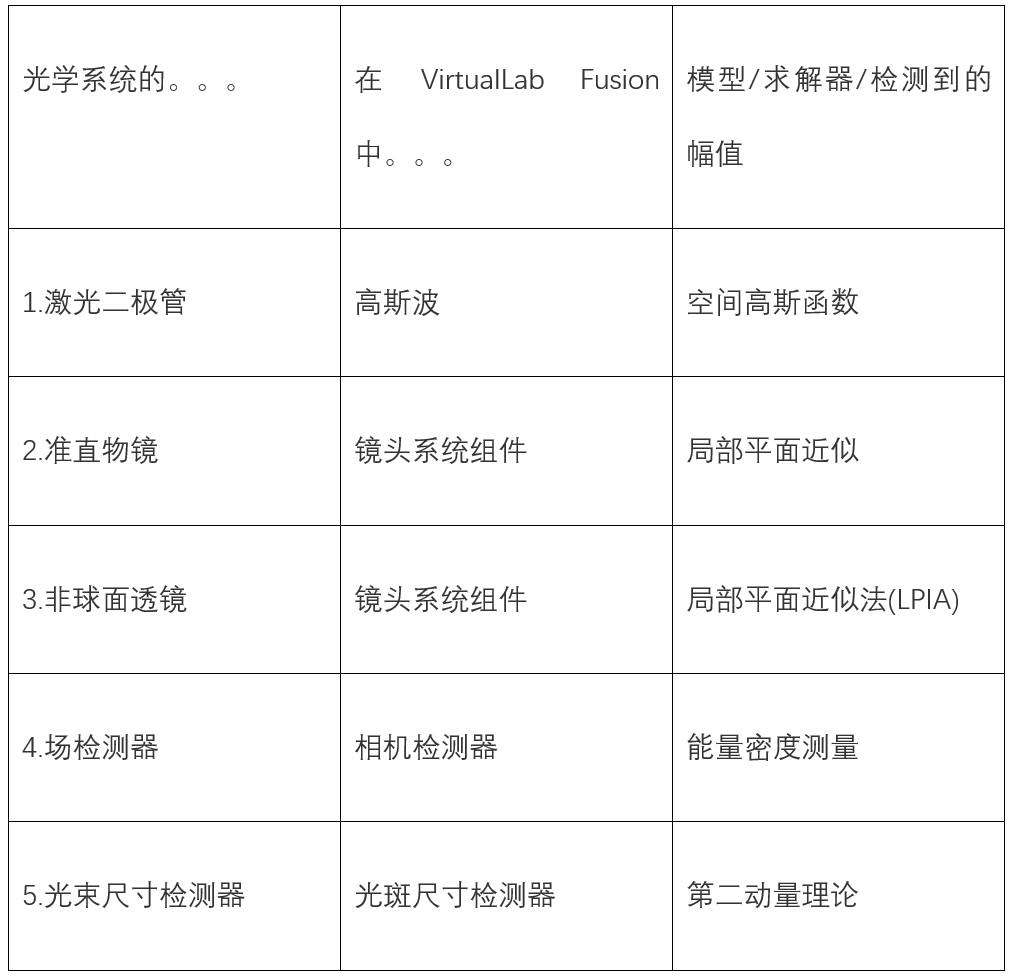

總結-元件

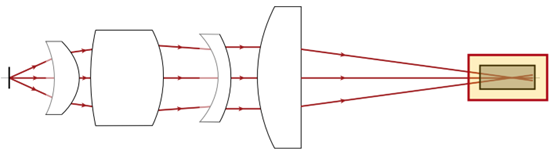

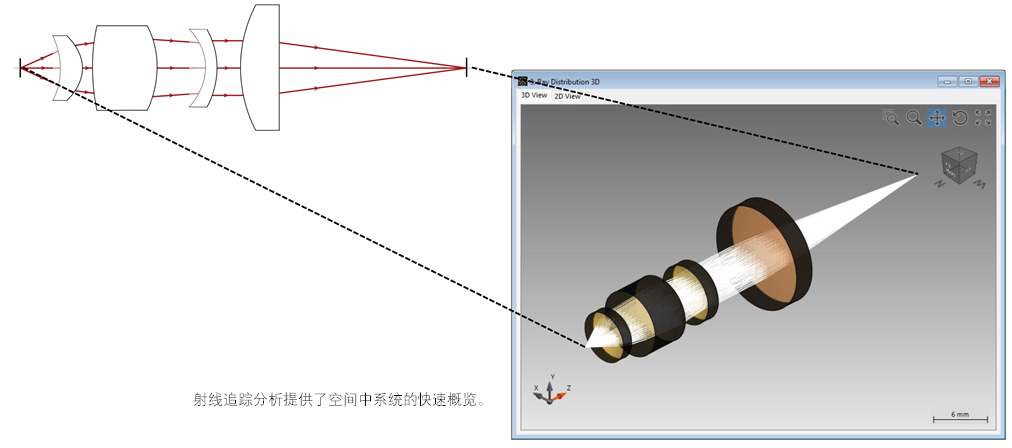

用光線跟蹤進行系統分析

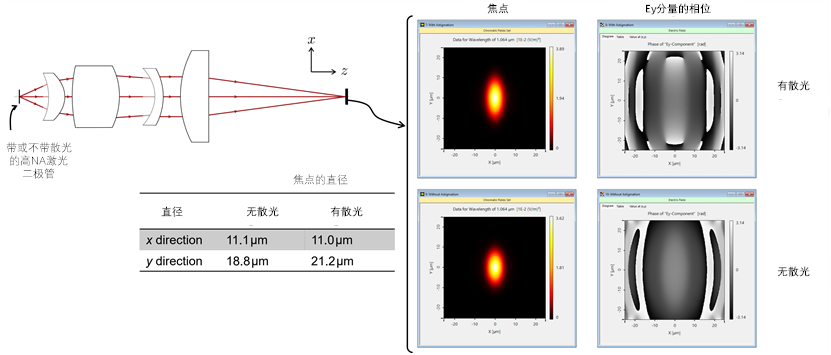

焦點平面的研究

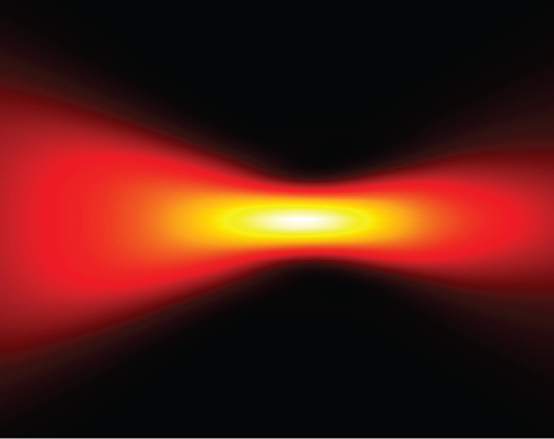

焦點區域調查（無散光）

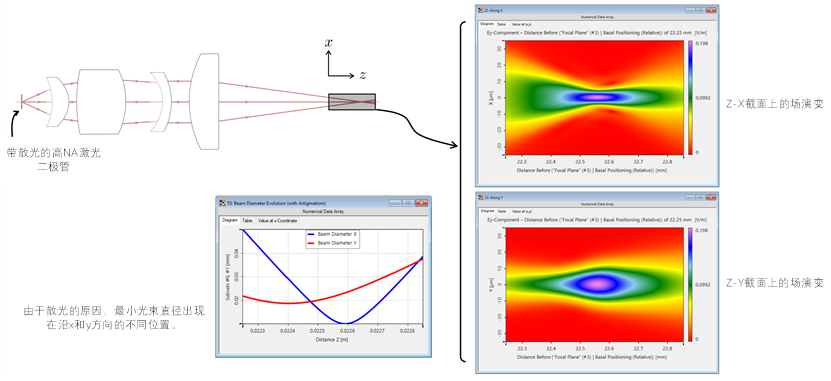

焦點區域調查（有散光）

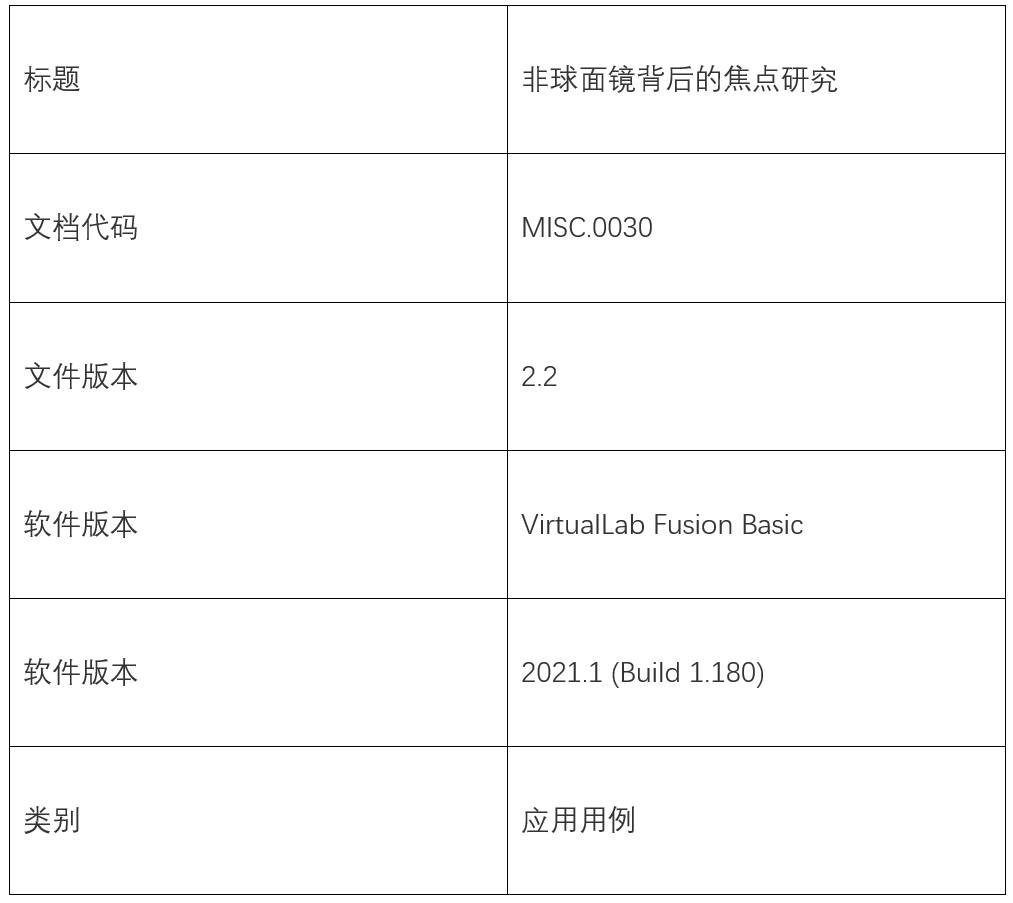

文件信息



進一步閱讀
• Collimation of Astigmatic Diode Laser Beam by Objective Lens

• Simulation of Laser Beam in Focal Region of High-NA Asphere
