帶有1D-1D出瞳擴展和真實光柵的光波導模擬

摘要

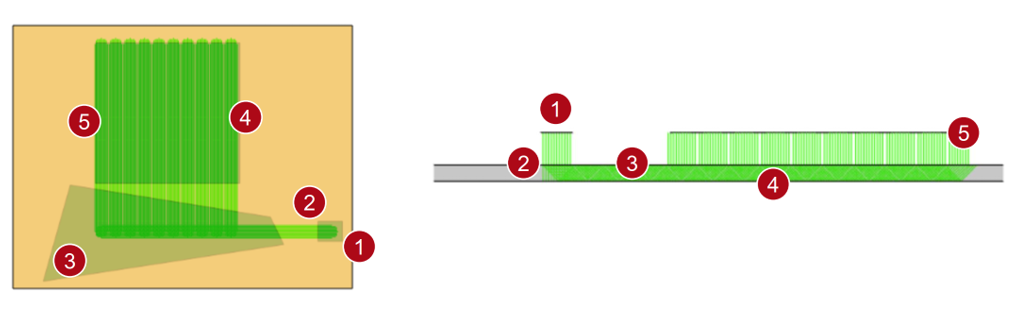

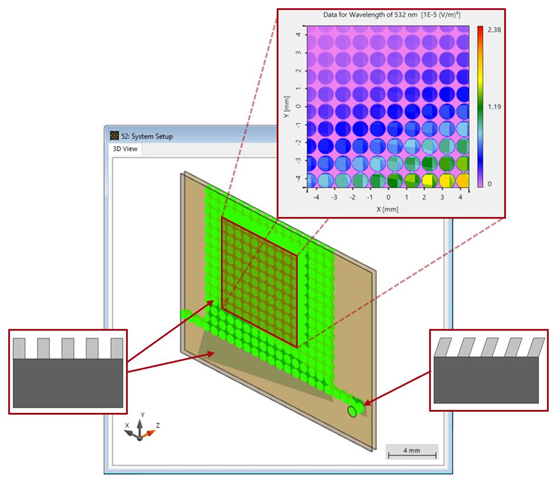

隨著增強與混合現實(AR&MR)領域新應用的發展，導光系統的應用越來越受到人們的關注。為了將光從光源引導到預定的眼箱，采用了分離的1D-1D擴展光瞳的結構，并結合了不同類型的表面刻蝕光柵。因此，在AR/MR器件的設計過程中，關于效率和均勻性的設計是主要挑戰之一。在本案例中，我們將演示如何在VirtualLab Fusion中包含真實的光柵結構，從最初的光柵設計到在光導表面上的應用。

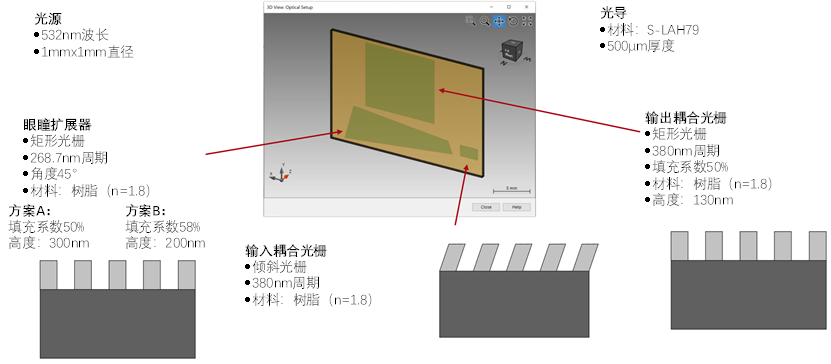

任務描述

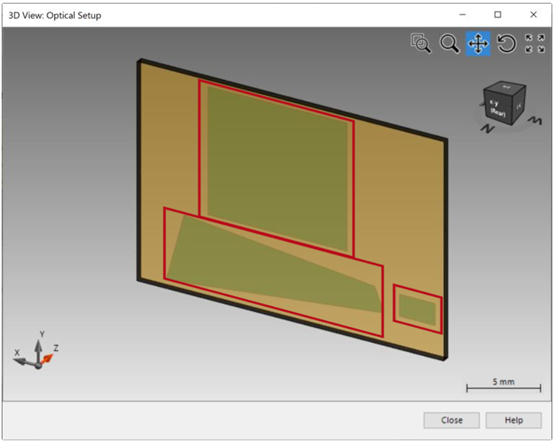

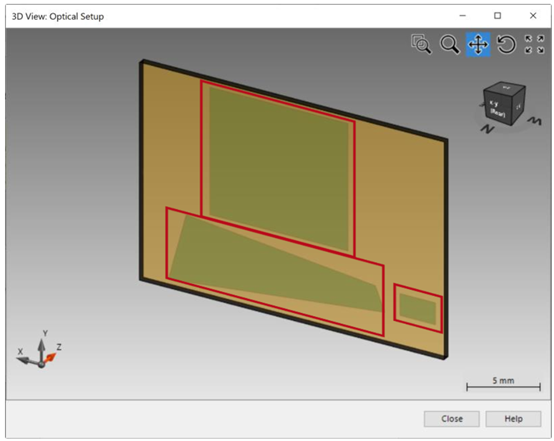

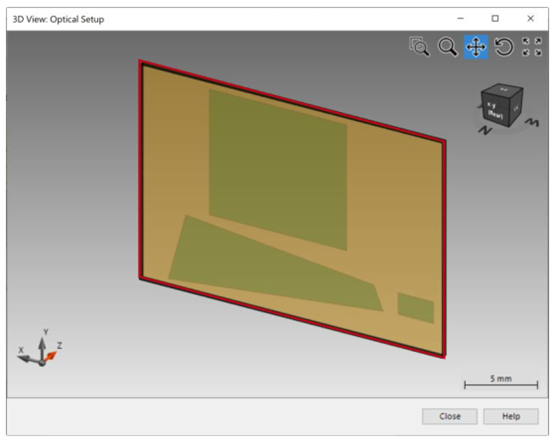

系統構建-Light Guide Component

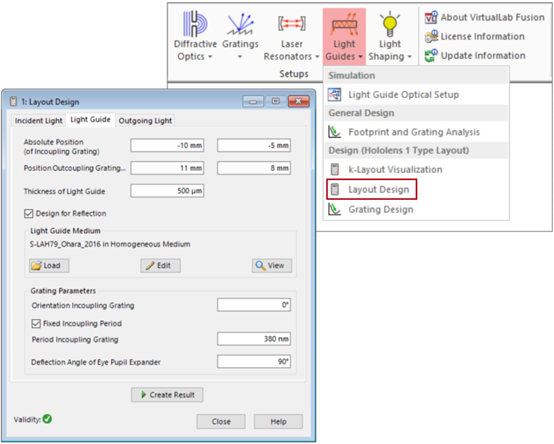

所顯示的帶有Light Guide Component的配置可以用布局設計工具生成，非常方便。關于這個主題的更多信息可以在（需要Light Guide Toolbox Gold）下找到：


Light Guide Layout Design Tool



系統構建-元件

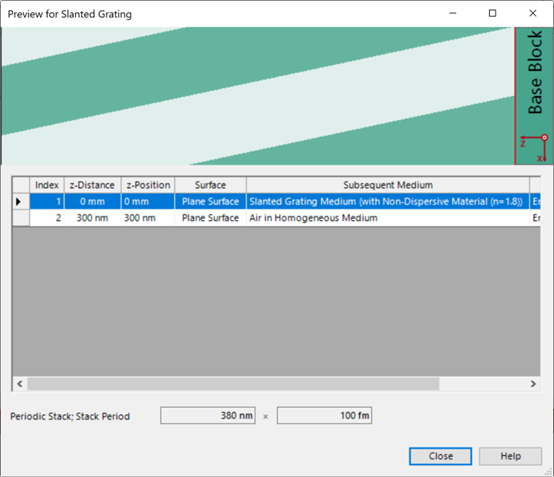

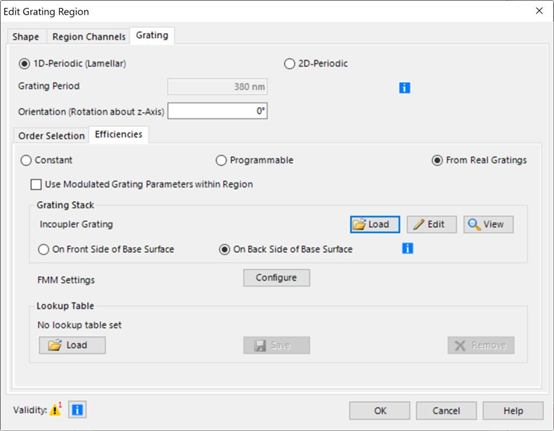

在光柵專用光學裝置的幫助下，可以詳細研究各個光柵的特性。之后，可以將設計好的光柵加載到Light Guide Component的相應區域。更多信息請見以下用例：


Construct a Lightguide Component from Real Gratings

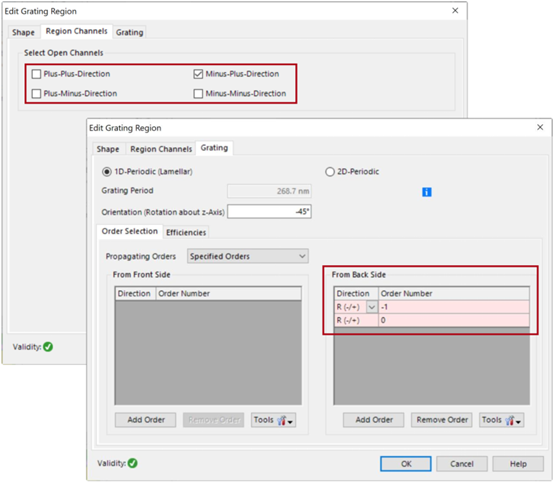

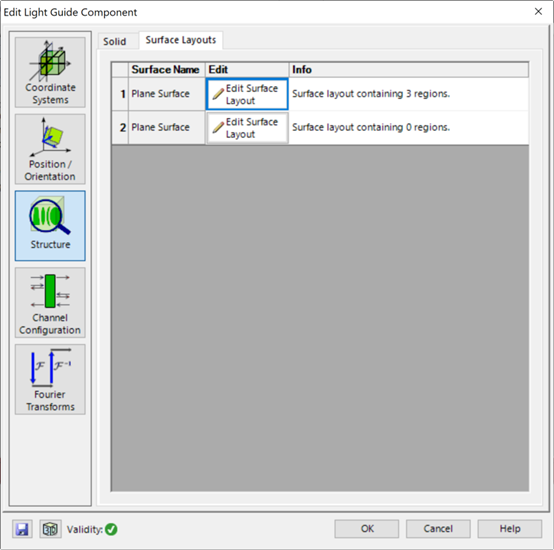

系統構建-通道配置


對于每個單獨的光柵區域，可以配置特定的通道和衍射級次，在模擬所需的光導過程中考慮。

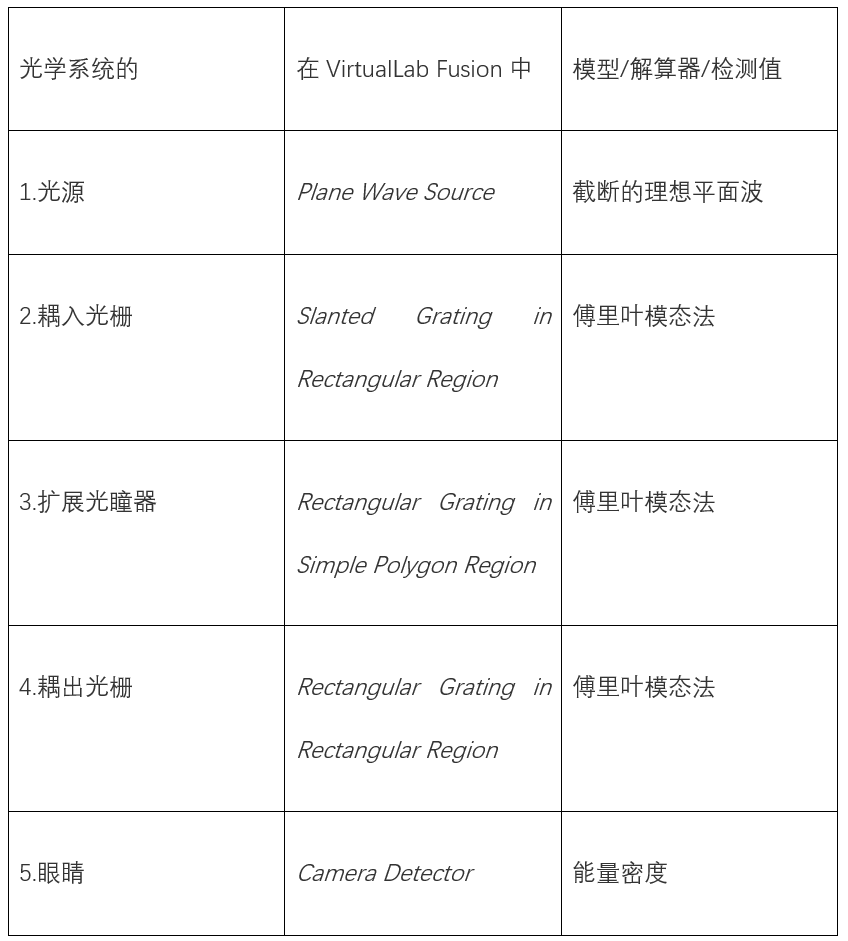

總結-元件…





......

全文內容下載：帶有1D-1D出瞳擴展和真實光柵的光波導模擬.docx
