真實結構下的目鏡混合衍射透鏡的效果建模

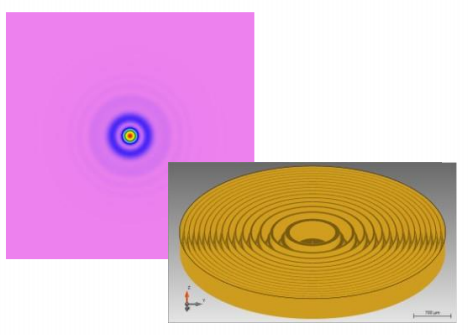

摘要


具有折射表面和衍射表面的混合透鏡在不同應用中已成為一種很有前途的解決方案。在這里，我們展示了一個混合目鏡的例子，其中一個用真實表面建模的衍射透鏡被用來糾正色差。利用局部線性光柵近似（LLGA）電磁場求解器處理衍射光柵結構的傳播，并結合薄透鏡組元近似（TEA）和傅里葉模態(tài)法（FMM）作為基礎局部求解器。內(nèi)部精度準則控制兩種算法中哪一種使用在哪個橫向位置。

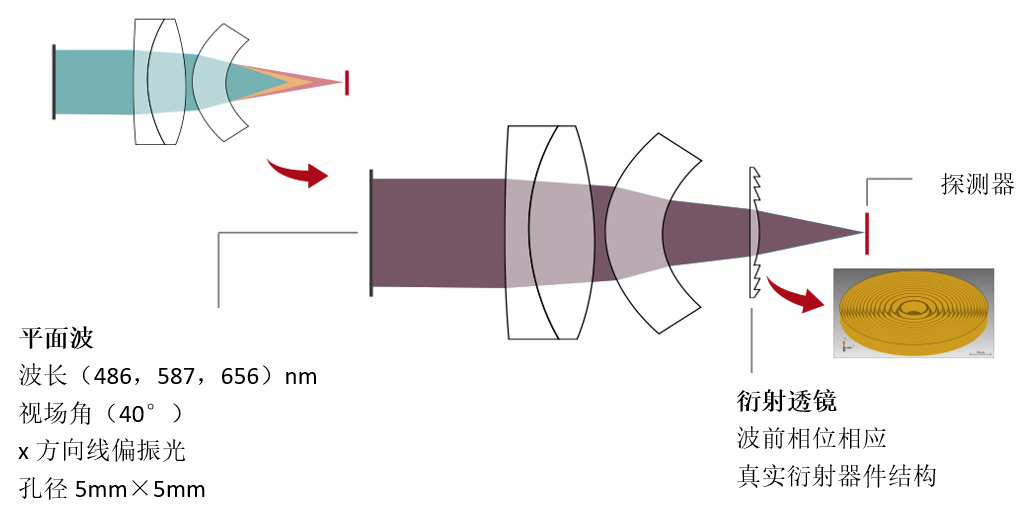

設計和建模任務

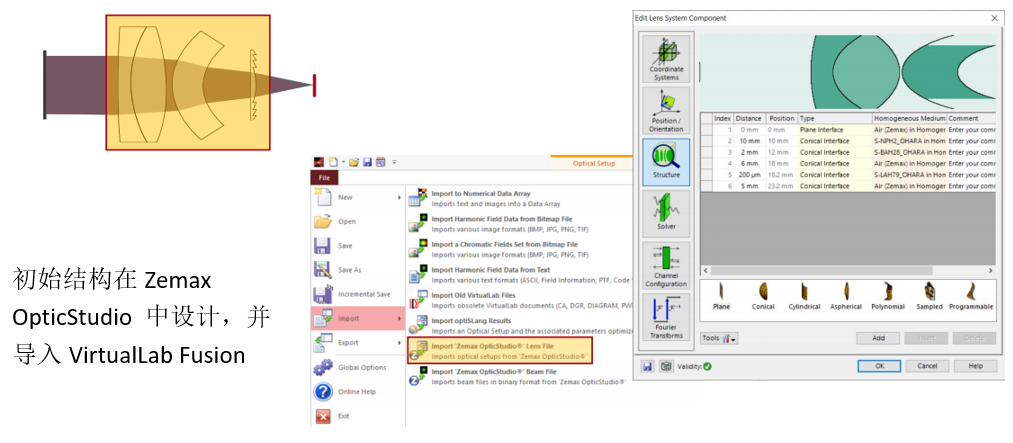

導入現(xiàn)有結構文件

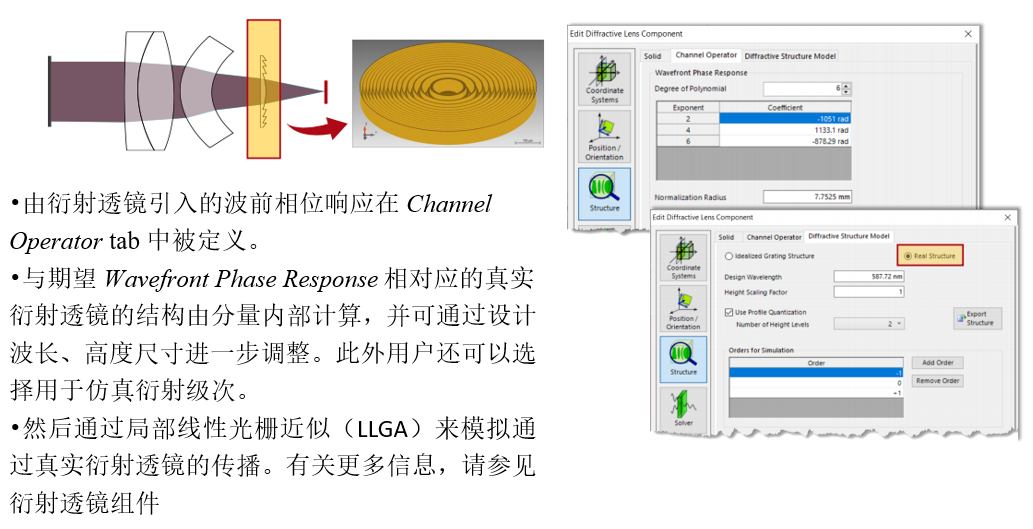

真實衍射透鏡參數(shù)的配置

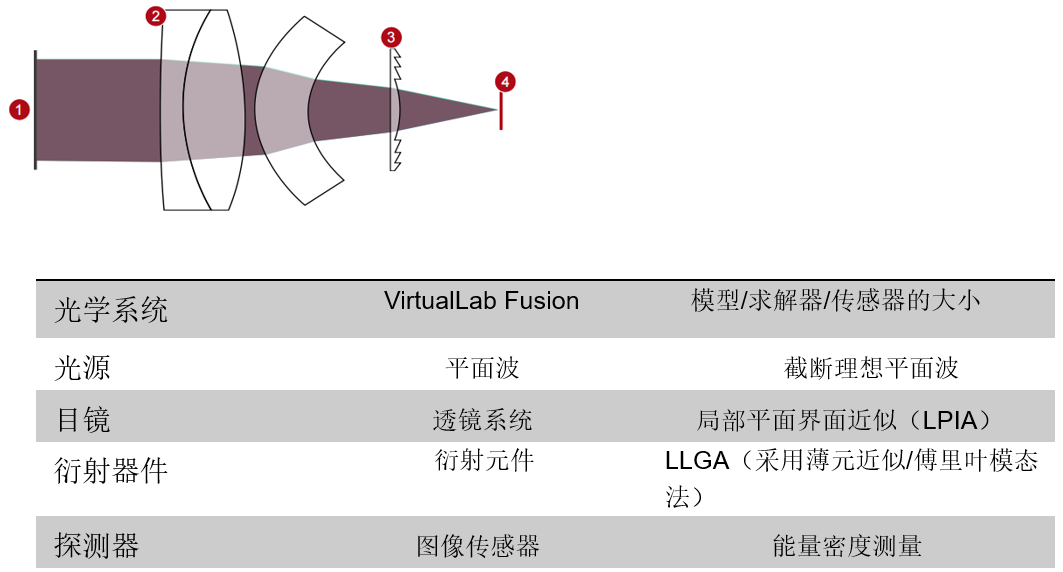

總結 — 組成成分

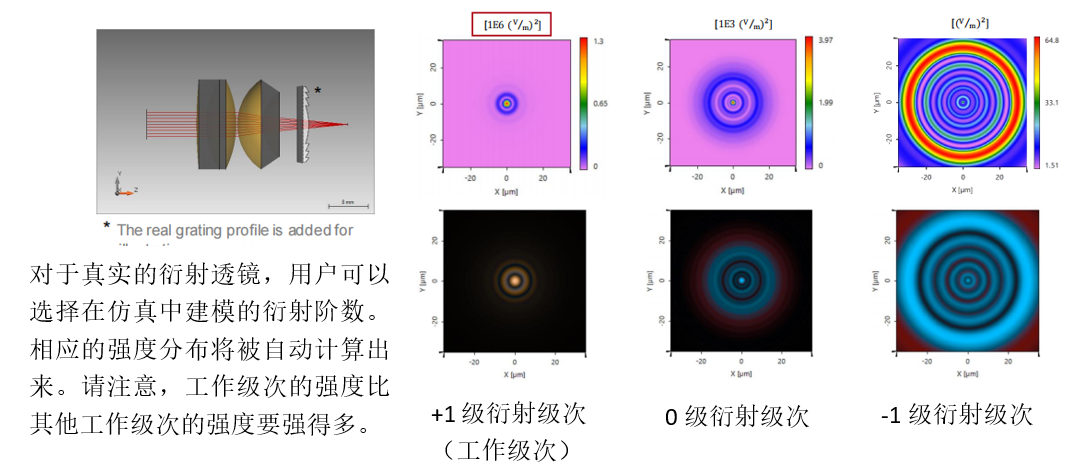

軸上分析：設計工作和非工作的衍射順序



軸上情況：不同的量化水平

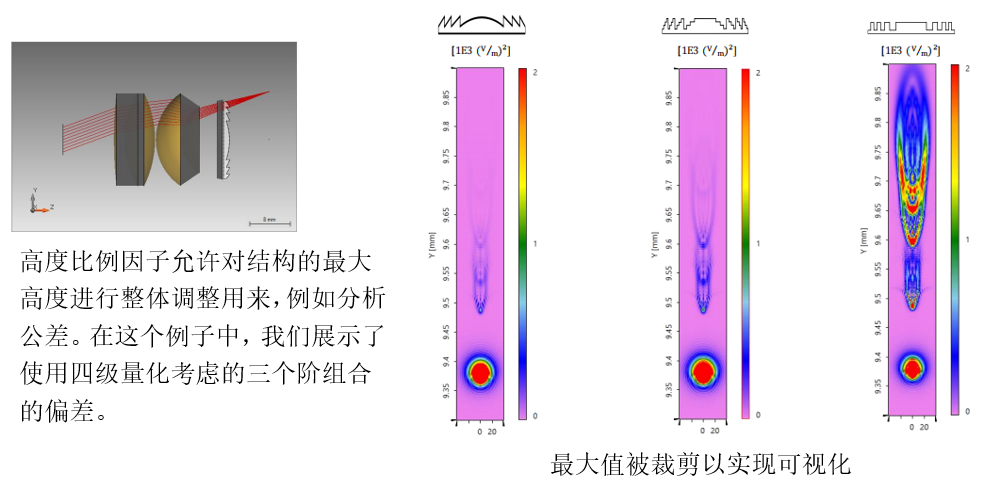

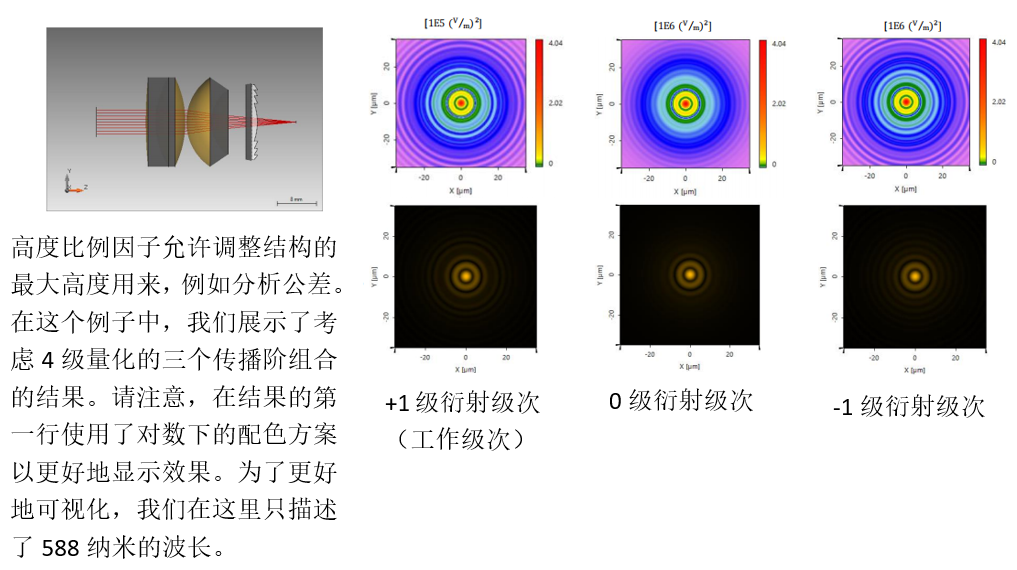

軸上情況：高度比例因子

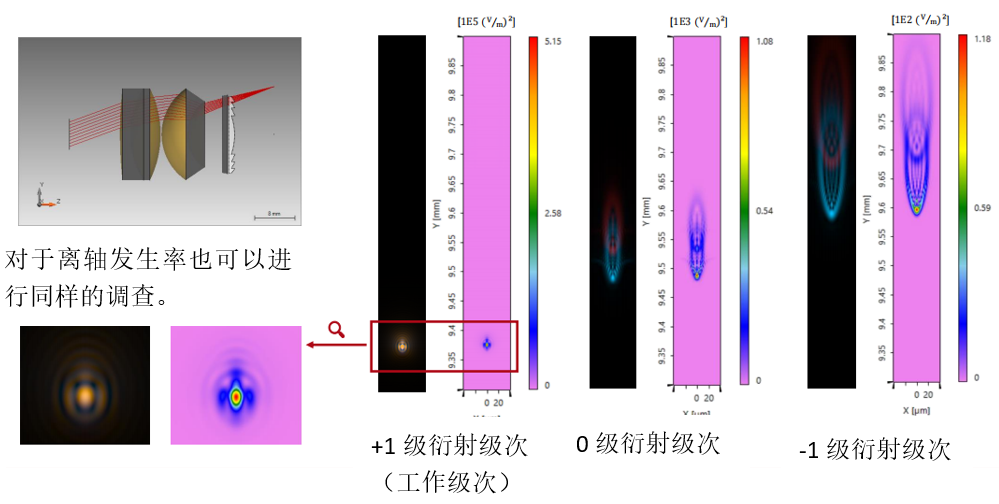

離軸情況：高度比例因子



離軸情況：高度比例因子

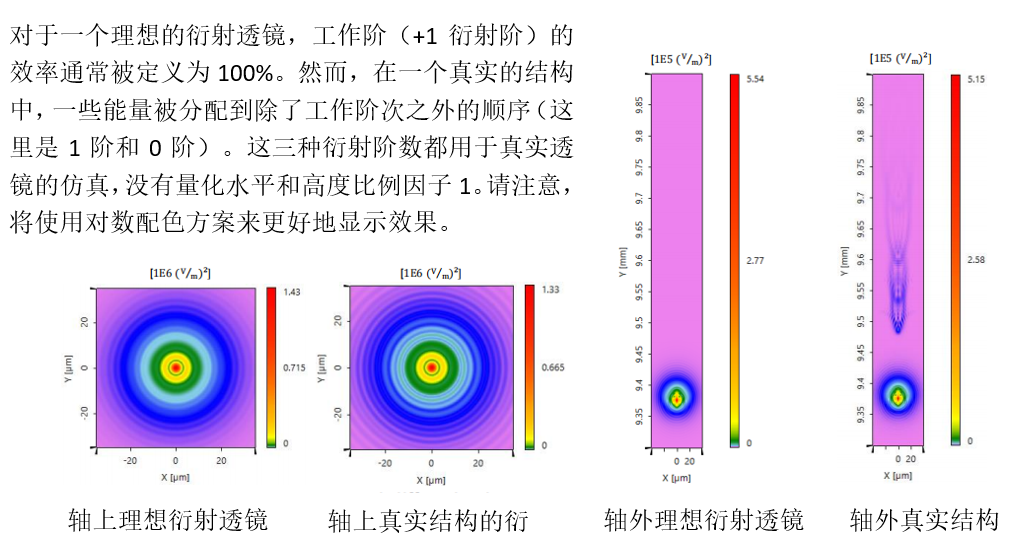

真實和理想衍射透鏡的比較

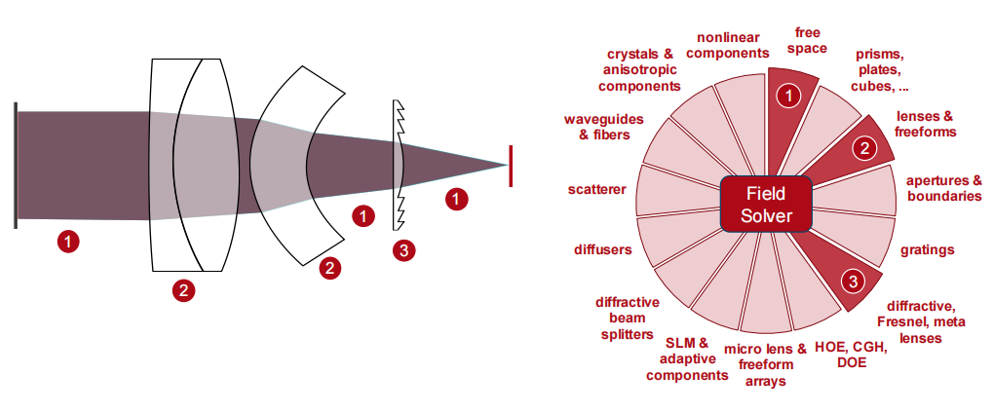

VirtualLab Fusion 技術

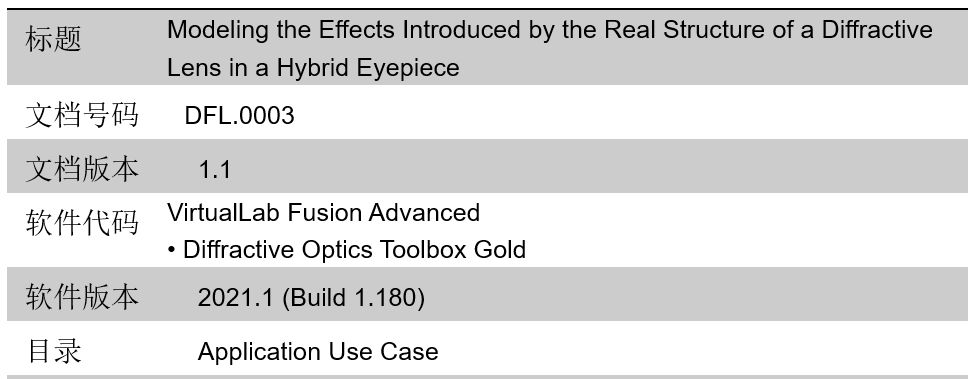

文件信息



更多閱讀
