分層介質組件

摘要



分層介質組件旨在對一系列平面圖層進行嚴格而快速的分析，其中每個平面圖層后面都是均質(各向同性或各向異性)介質。這種配置在例如涂層應用中特別令人感興趣。在這個用例中，我們展示了如何在VirtualLab Fusion中定義這樣的結構，并深入探討了它的特性。



在哪里可以找到組件？



分層介質組件可以在Components > Single Surface & Coating下找到。

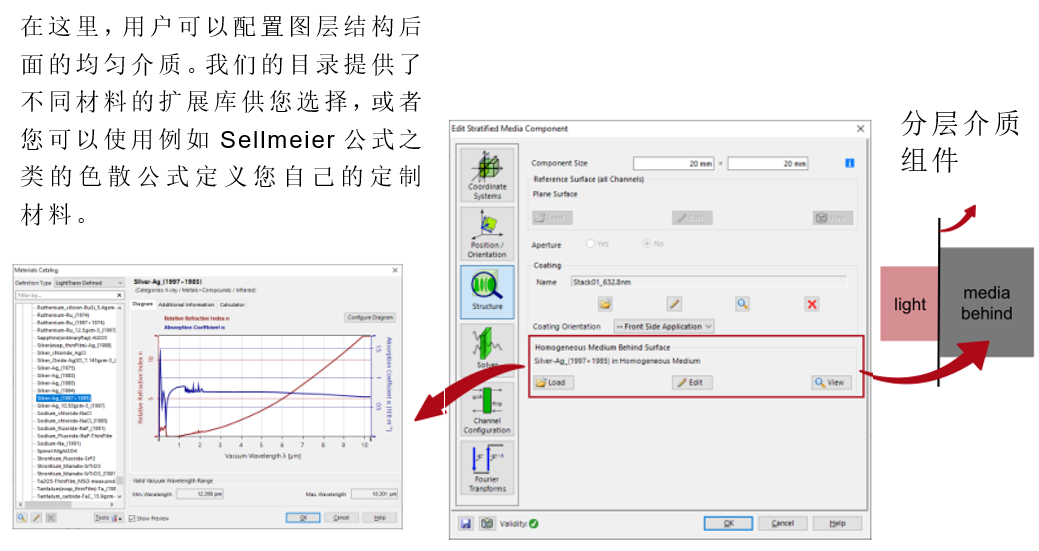

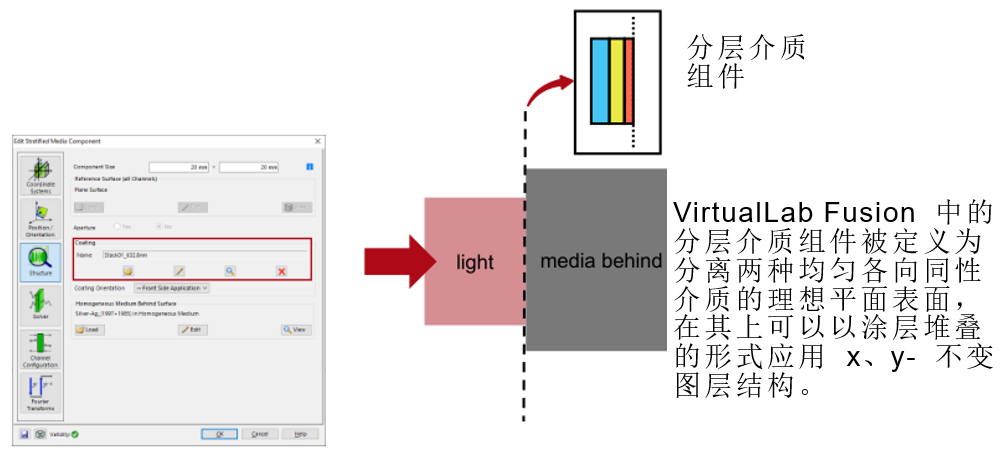

結構的配置

由涂層定義

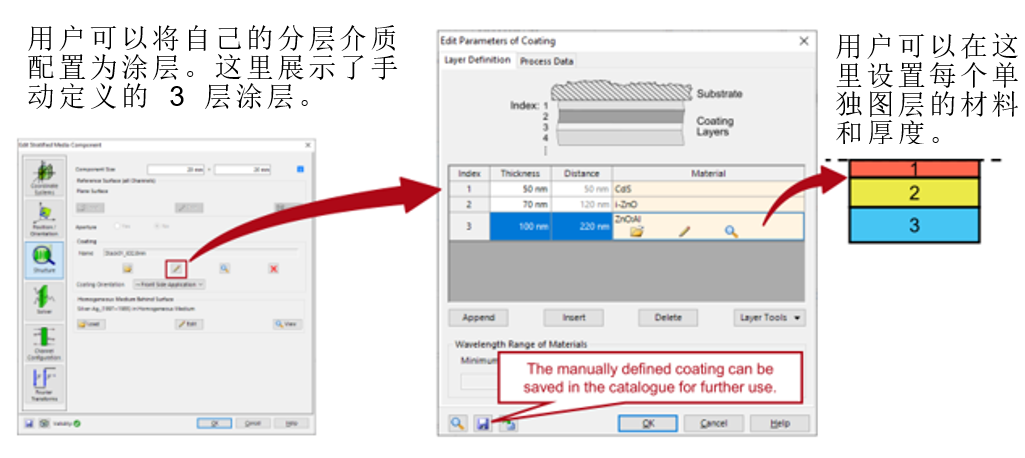

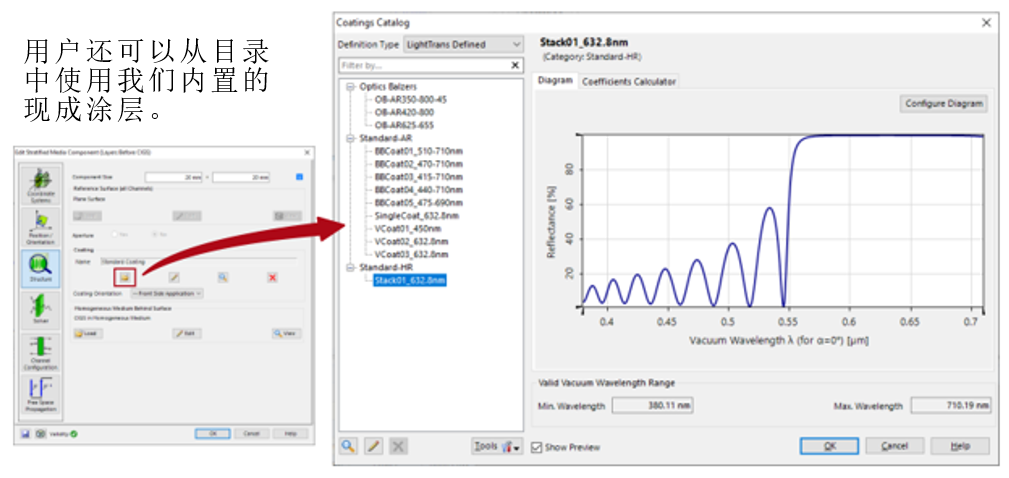

涂層輸入

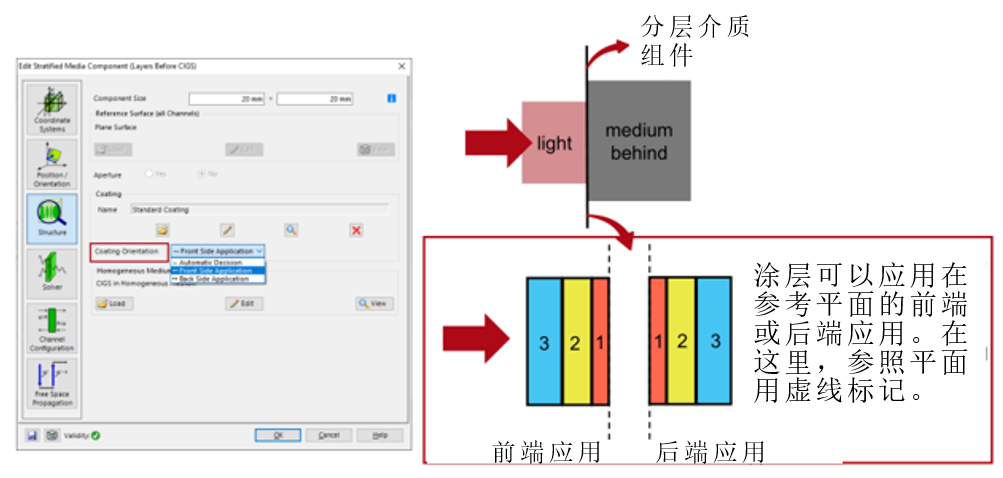

圖層序列的方向





中后圖層結構

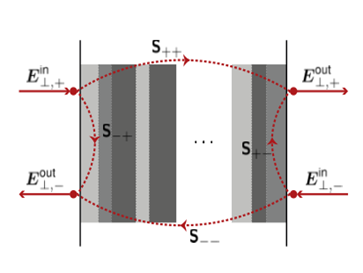

圖層矩陣求解器



分層介質組件使用圖層矩陣電磁場解算器。該解算器在空間頻率域(k-domain)中工作。它包括

1. 每個均勻圖層的本征模解算器和

2. 匹配所有界面邊界條件的S-矩陣。

本征模解算器計算各圖層中均勻介質在k域中的場解。S-矩陣算法通過遞歸方式匹配邊界條件來計算整個圖層系統的響應。這是一種眾所周知的無條件數值穩定性方法，因?yàn)榕c傳統的傳遞矩陣不同，它避免了計算步驟中的指數增長函數。

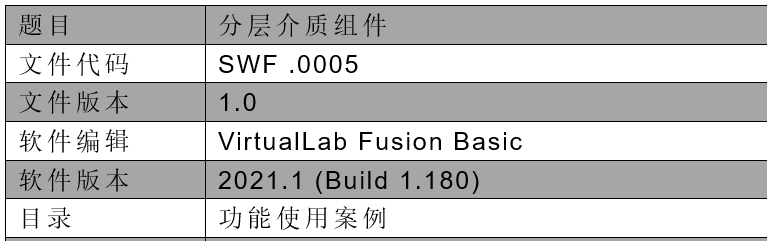

文件信息
