摘要
衍射式分束器被廣泛用于光學應用中，以產生規則和不規則的圖案。所應用的衍射方法允許薄而輕的元件，但也導致它們對入射光線的角度高度敏感。在這個例子中，我們展示了這種效應對給定微結構設計的反射式5×5規則分束器的影響。該設計在正入射情況優化，其性能在不同入射角下被評估，并計算出相應的衍射圖案。之后，針對不同的入射角對設計進行了優化，例如通過改變微結構的高度。

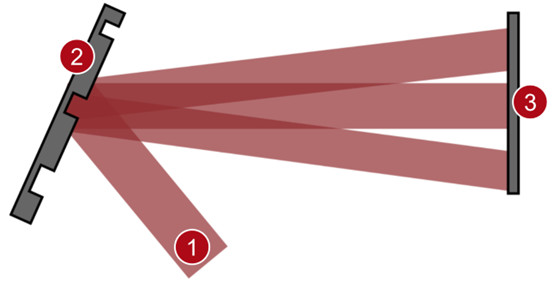

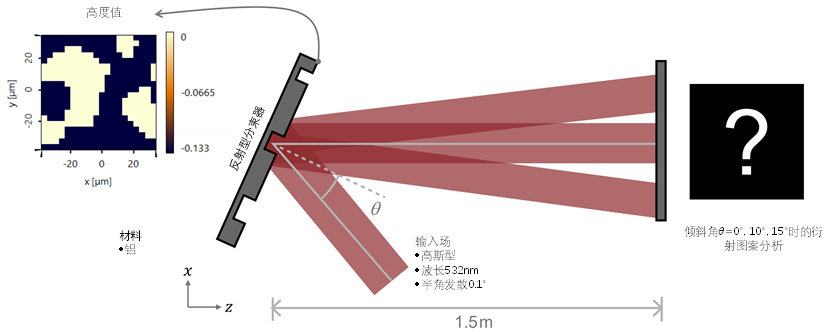

建模任務

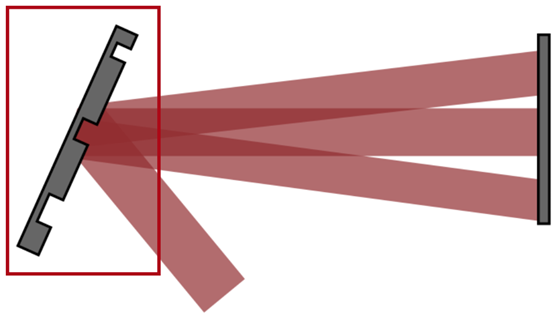

微結構

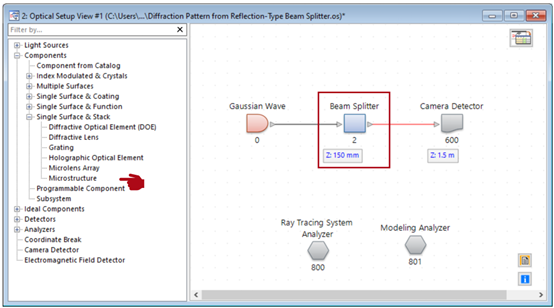

反射型分光器是由Microstructure組件建模的。它可以在Components > Single Surface & Stack下找到。關于該組件的更多信息可以在以下欄目中找到：
衍射光學元件（DOE）和微結構組件

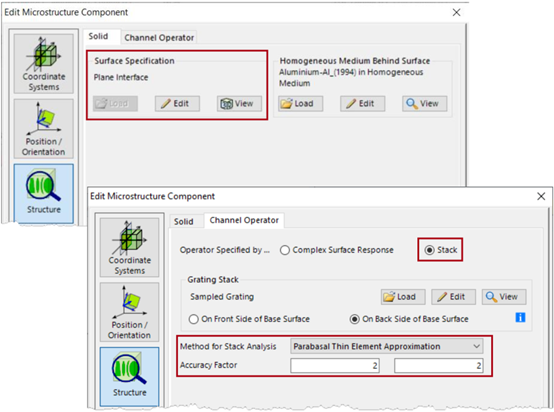

微結構組件的配置
- Microstructure組件由一個平面組成，在這個平面上應用具有Channel Operator with a Complex Surface Response。
- 在Channel Operator的設置中，微觀結構是由提到的Complex Surface Response定義的，要么是理想的，要么是包含真實結構的Stack，也就是高度輪廓。
- 在這個用例中，Sampled Grating被用來描述預期的高度輪廓，并應用在基面的背面。
- 用于通過堆棧傳播的精度系數可以根據具體任務進行調整。在這個例子中，為了對表面進行充分的采樣，使用了一個2的系數。

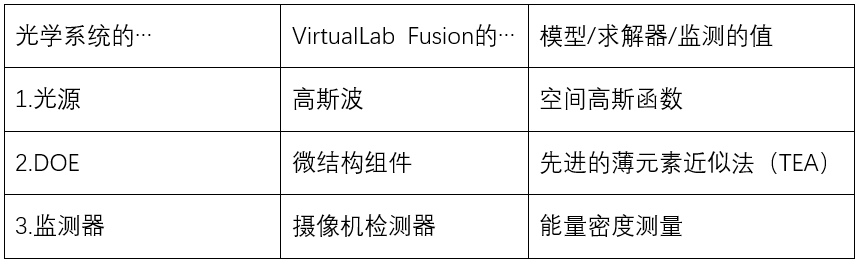

總結-組件…

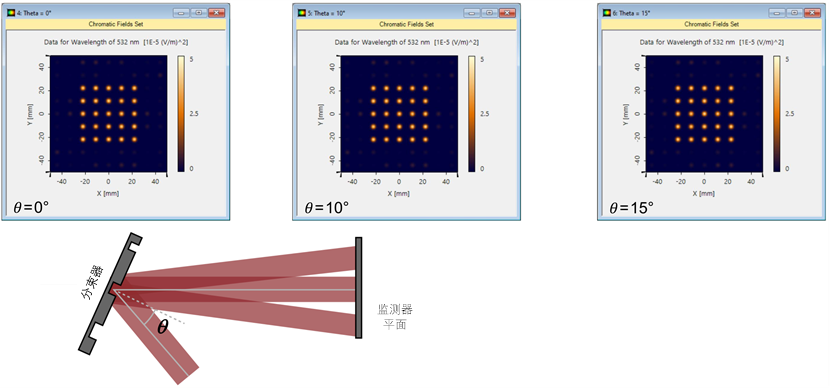

監測器平面上的衍射圖案

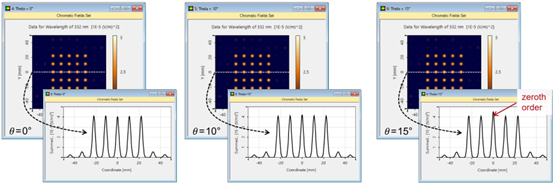

監測器平面上的衍射圖案
分光器是在正入射下設計的，對于小角度（<10°），它提供了均勻的分光階數。然而，如果𝜃增加到15°，由于路徑長度的差異，零階的效率超過了其他階。在實踐中，如果這樣的設備用于更高的角度，微結構的高度將被調整以補償這種影響。

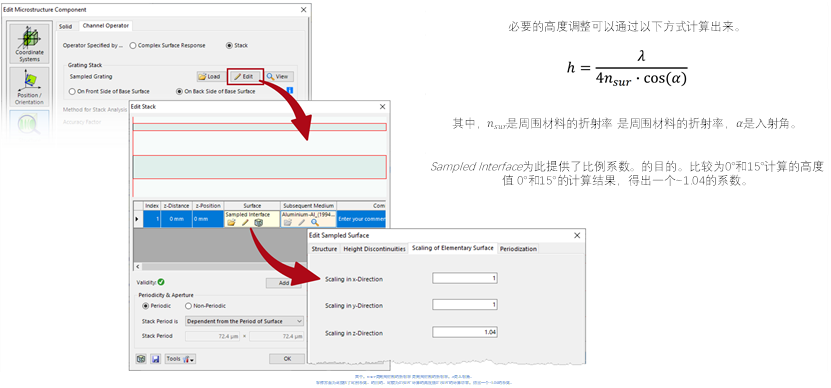

高度縮放調制
探測器平面上的衍射圖案--有校正的高度

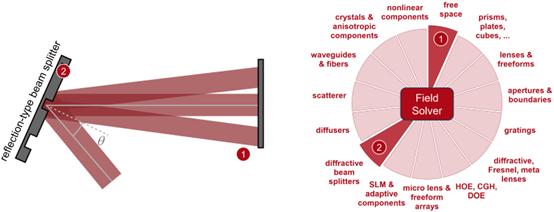

VirtualLab Fusion技術

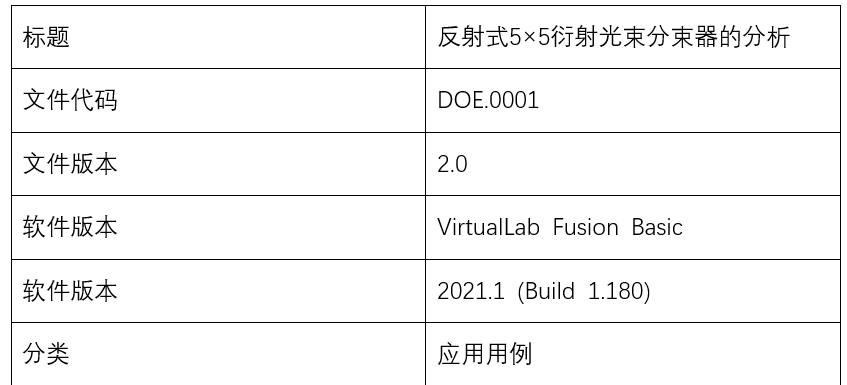

文件信息
