摘要
如何在 VirtualLab Fusion 中設置 Mirau 干涉儀？ 本用例通過非順序通道配置和基本功能仿真演示了建模過程，并評估了來自不同測試表面位置的典型離焦條紋。

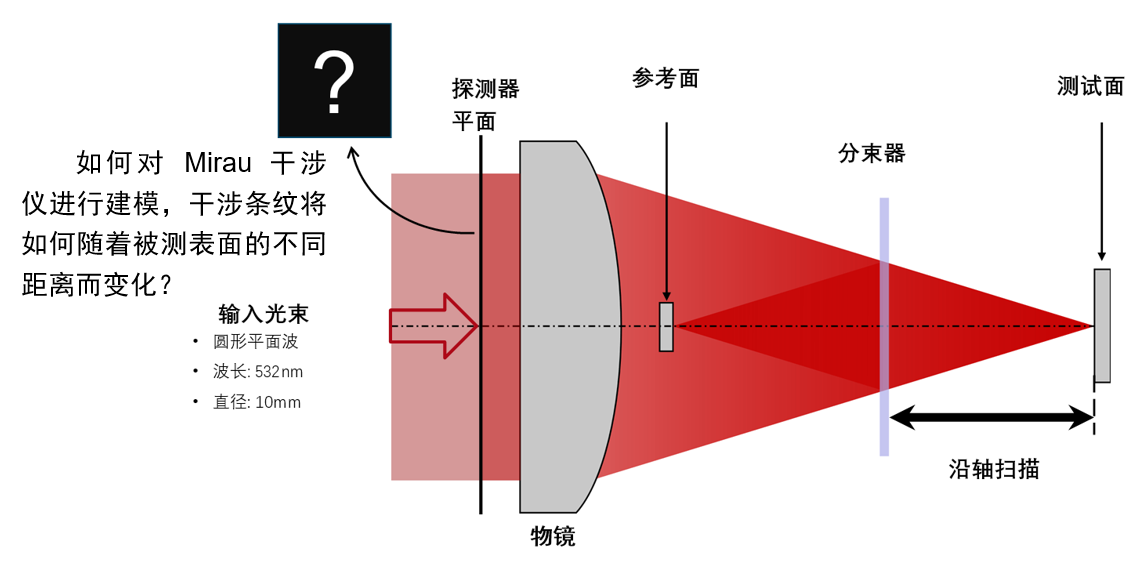

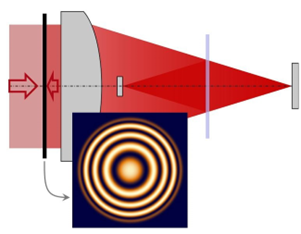

任務描述：Mirau 干涉儀示意圖

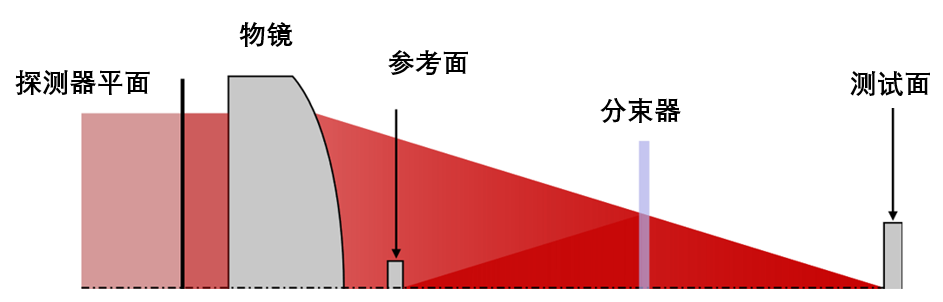

系統構建模塊和光路
普通 Mirau 干涉儀的基本組成部分是顯微鏡物鏡、參考面（反射鏡）、半透明光學元件（分束器）和實際測試對象。
從光源到探測器有兩條主要路徑：
1. 一束光束通過分束器，然后被測試表面反射并一路返回探測器。
2. 另一束光束被分束器反射，聚焦在參考表面上，在此被鏡像，再次被分束器反射，然后通過顯微鏡物鏡返回到探測器。

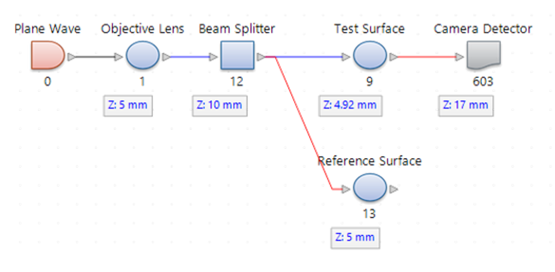

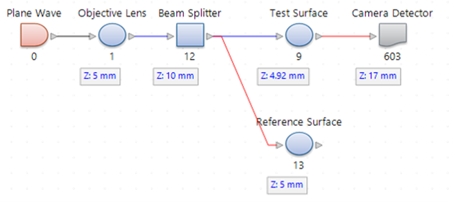

通過使用手動通道配置模式，無需依次設置這兩個光路（這也可以在一個光學設置中實現）。

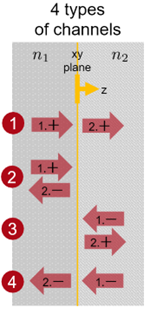

理想化和通道控制
仿真的好處是可以專注于系統相關的部分并可以減少其他任意影響。
1. 顯微鏡物鏡是用理想透鏡仿真的。
2. 對于半透明板（分束器），是一個平面平行板由熔融石英在其第一表面上使用 15.5 nm 銀涂層制作的。
為了忽略第二個表面上的背反射，我們使用 VirtualLab的手動通道配置來關閉這些光部分。 這樣就不需要對減反射 (AR) 涂層進行單獨建模。
3. 實際上，小參考面附在透明板上。 在這里，我們只需為“飄浮的”理想平面鏡建模。
4. 對于全部場追跡仿真，使用了Modeling Level 1，因此忽略了理想平面波截?cái)嗟难苌湫?yīng)。

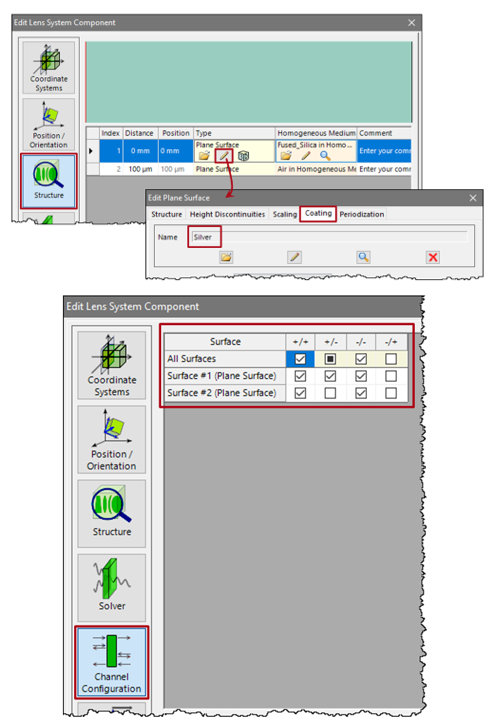

半透明板（分束器）設置
通常，具有不同反射率值的部分透明板用于分束，因?yàn)槟芰糠至言狡胶�，干涉條紋的對比度就越好。

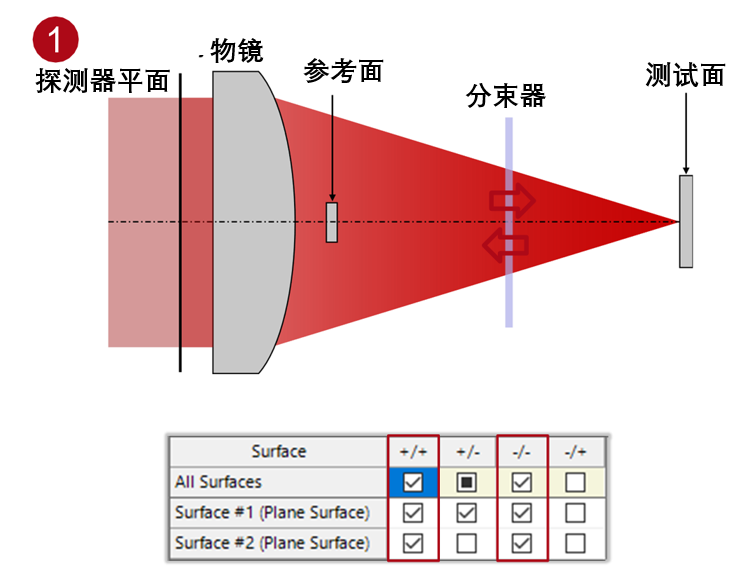

系統構建模塊 – 光路 #1
光穿過半透明板
• 測試表面位于物鏡的焦點區域。
• 通道+/+ 和-/- 對半透明板的兩個表面都是開放的，以允許來自光源的光和從測試表面反射的光通過。

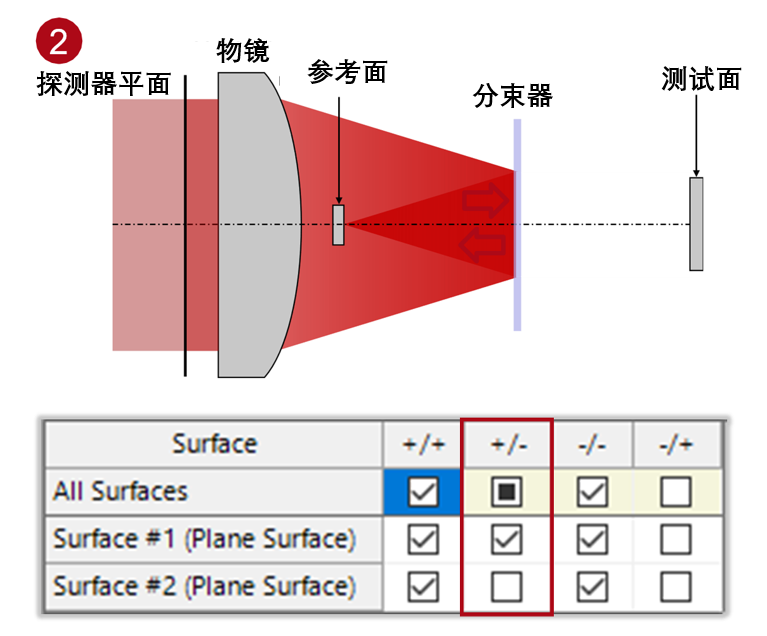

系統構建模塊 – 光路 #2
半透明板反射的光
• 對于分束器的反射光路，
+/- 通道必須被激活。
系統構建模塊 - 測試和參考表面
• 在這個仿真中，參考和測試表面是
以理想鏡子為模型。
（這就是為什么半透明板的最佳分光比是 50:50，這在 15.5 nm 銀涂層的情況下大約可以實現。）

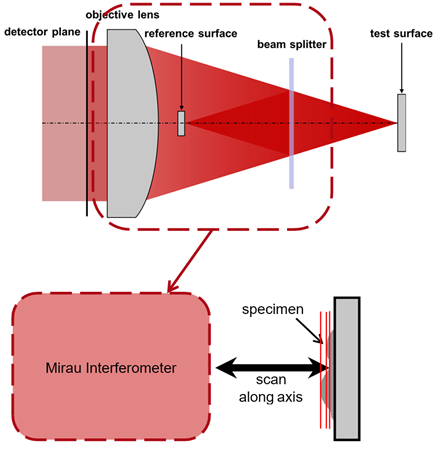

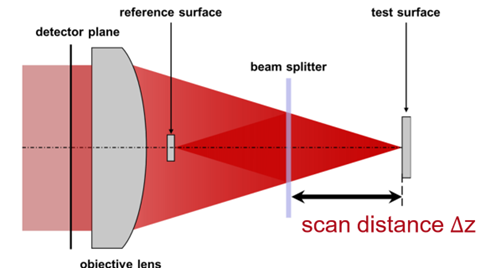

• 將真實樣品放置在測試表面上，通過沿軸向掃描 Mirau 干涉儀，可以使用不同的干涉圖案來計算高度。
• 參考表面的尺寸應該足夠小以避免中心遮擋，但要大于焦點的尺寸。
仿真結果 - 干涉條紋

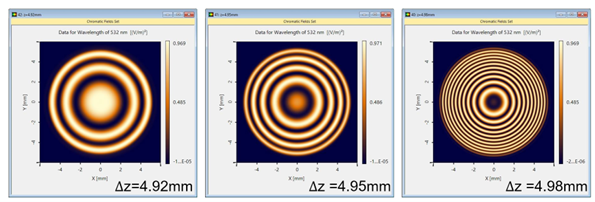

• Mirau 干涉儀三個不同位置的邊緣如下圖所示。
• 干涉條紋受測試表面離焦多遠的影響。較大的散焦值會在測試路徑中引入更強的球面相位變化，從而導致更密集的干涉條紋。

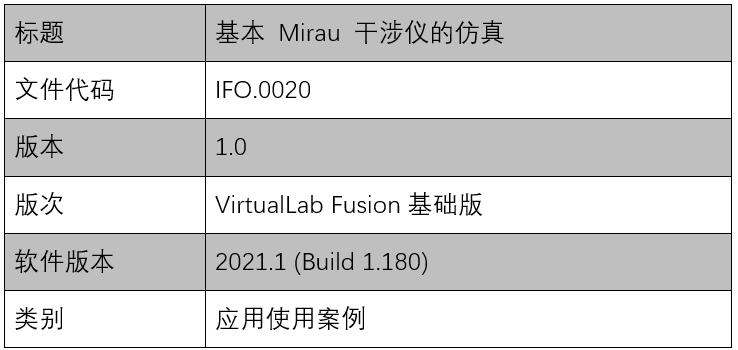

文件信息
