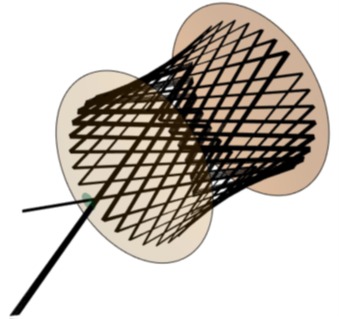

赫里奧特池（Herriott cell）的建模

1. 摘要

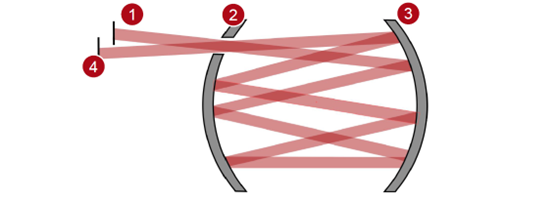

在氣體光譜學中，為了獲得足夠靈敏的吸收測量，往往需要較長的光程長度。氣體充盈在兩反射鏡之間的多通道池不僅能夠滿足這一要求，更能滿足中途光束控制與搶占大型設備的需求。Herriott cell 就是這種系統的一個例子，其特點是使用了兩個球面反射鏡，其中一個球面反射鏡上鉆了一個離軸孔，以允許光束的進出。反射鏡的曲率會改變光束的方向，并控制光束的發散。在這個用例中，我們使用快速物理光學建模和設計軟件VirtualLab Fusion來研究赫里奧特池的模擬。

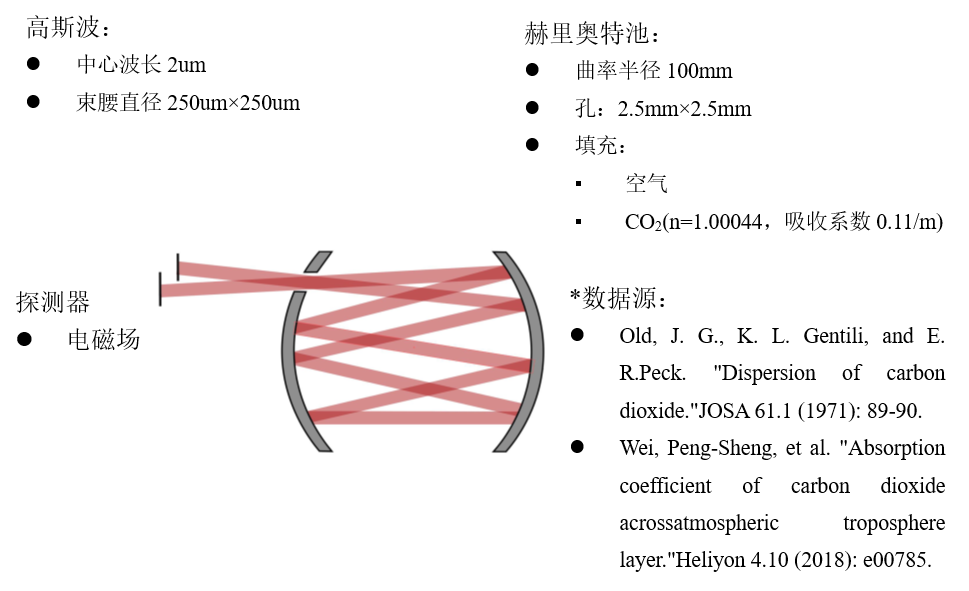

2. 任務描述

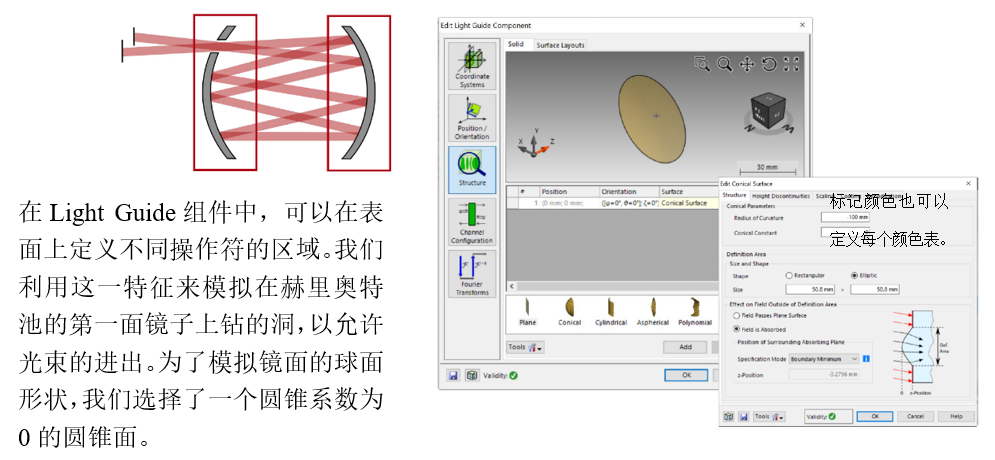

3. 系統構建模塊-錐形鏡

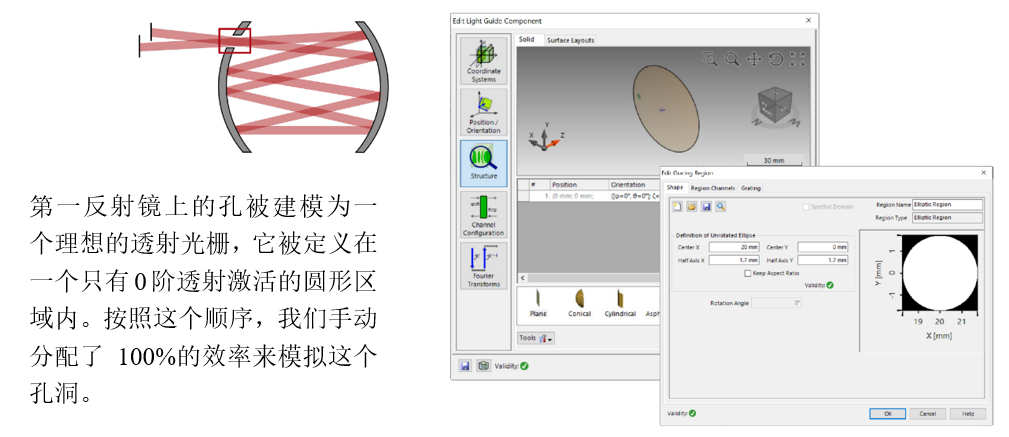

4. 對系統構建模塊-孔



5. 對系統構建模塊-二氧化碳

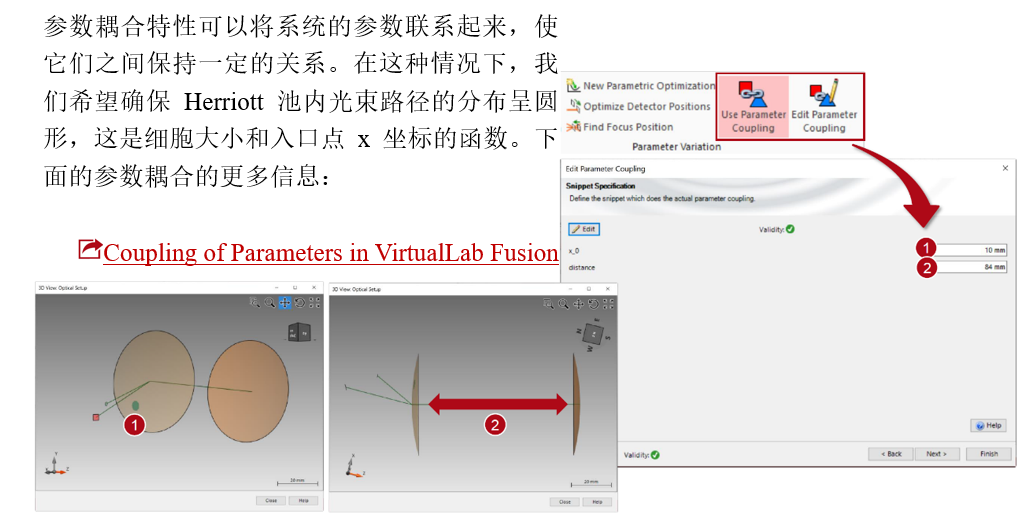

6. 對參數耦合

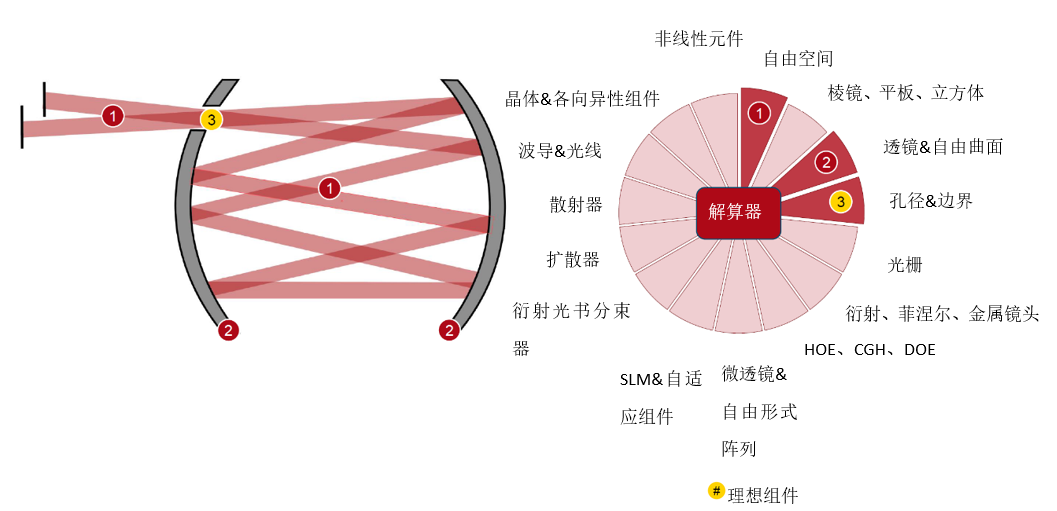

7. 建�？偨Y(jié)





8. 光線追跡結果

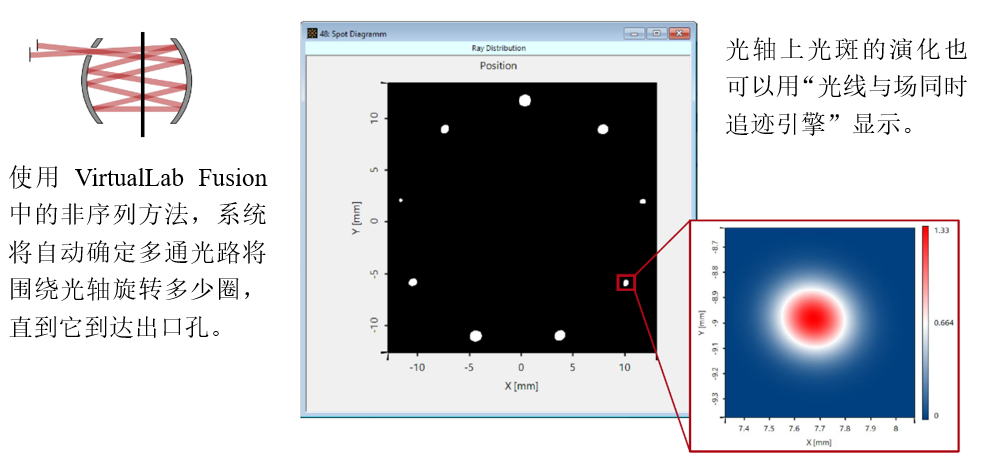

9. 光線與場追跡結果

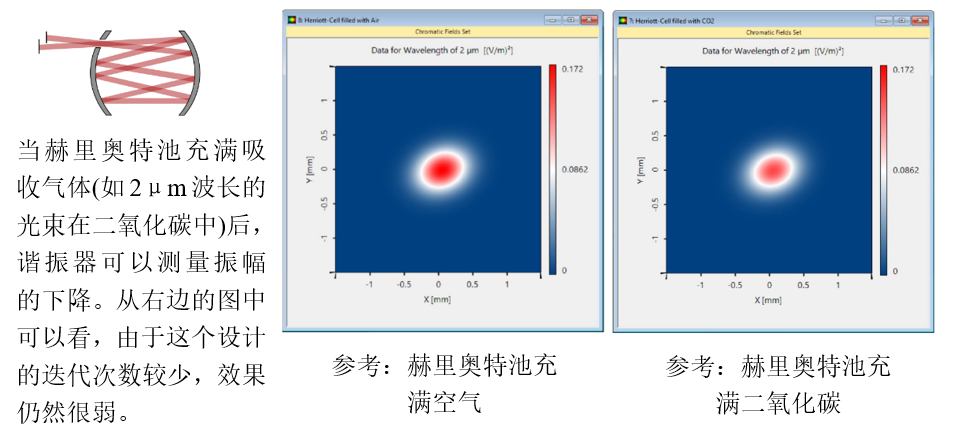

10. 場追跡結果

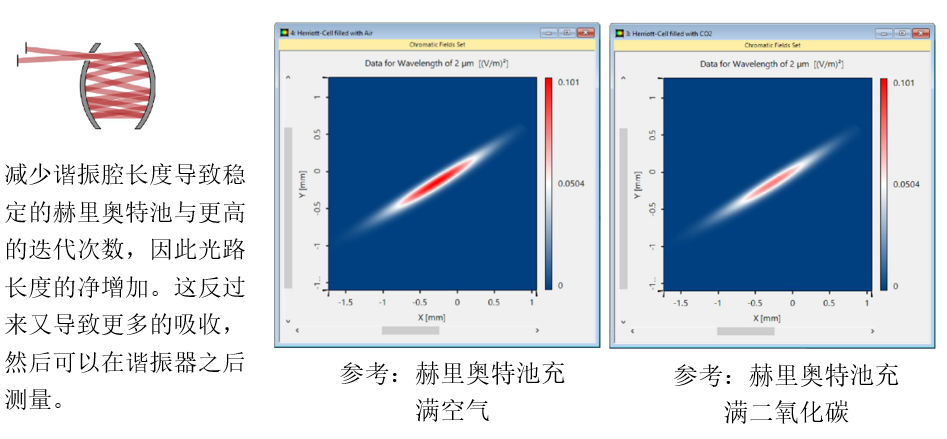

11. 更多的內部反射





12. 光線追跡結果

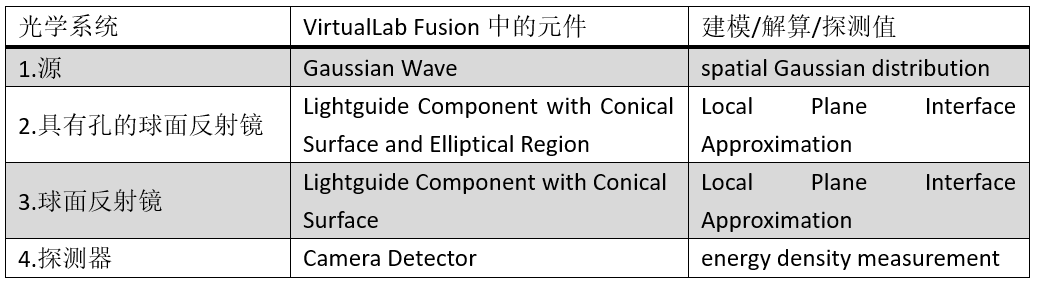

13. VirtualLab Fusion 技術



14. 文件信息
