利用參數耦合實現探測器自動定位

摘要

在此示例中，針對特定入射角研究了F-theta物鏡的焦點（PSF）。為了避免因離焦照明導致的焦點偏移而引入的額外計算量，根據光的主傳播方向來移動探測器位置。使用VirtualLab的參數耦合工具自動調整探測器的位置。

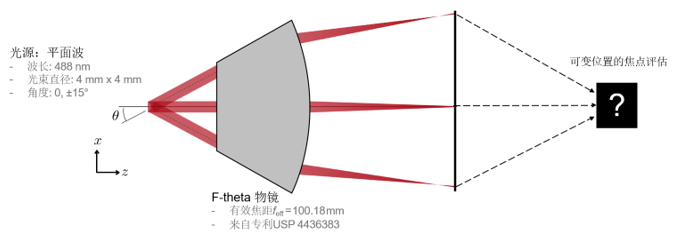

建模任務



通過參數耦合自動定位探測器

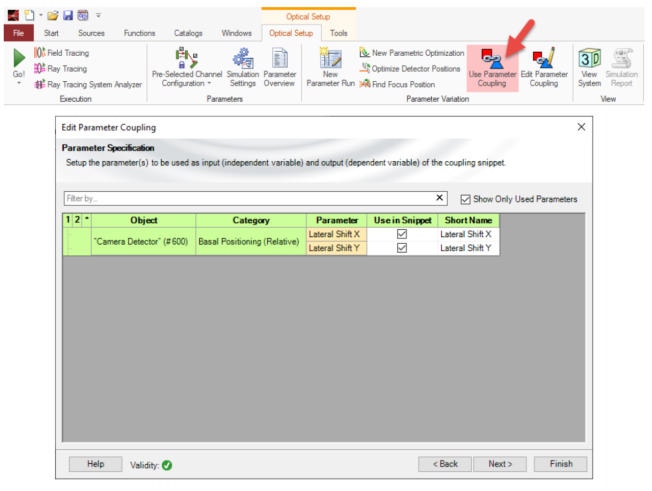

參數耦合允許用戶通過一個小腳本“片段”定義所需系統參數的變化。

因此，獨立輸入?yún)��?shù)值的任何變化都會同時導致從屬(耦合)參數的變化。

在此示例中，我們將所需檢測器的橫向位置與主光線的位置重合。



參數耦合過程

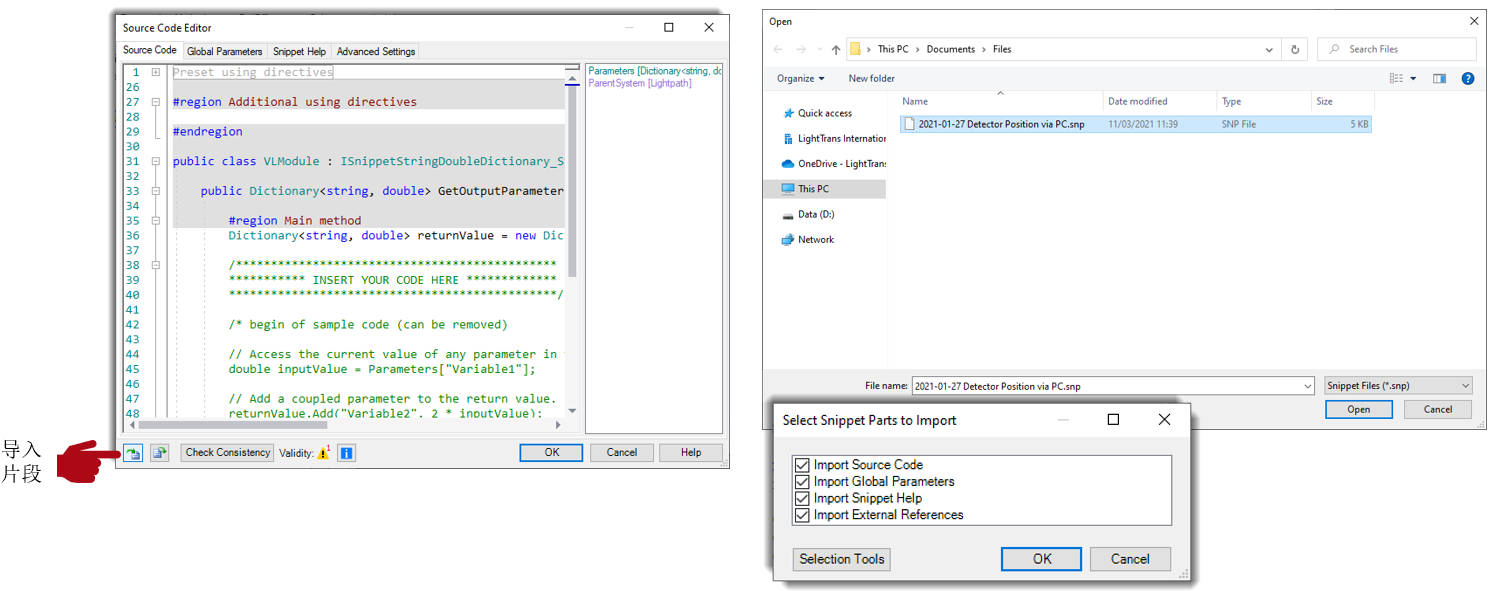

為了找到探測器的適當橫向位置，通過應用參數耦合代碼段執行附加的光線追跡步驟�？梢詫�(dǎo)入此特定代碼段：

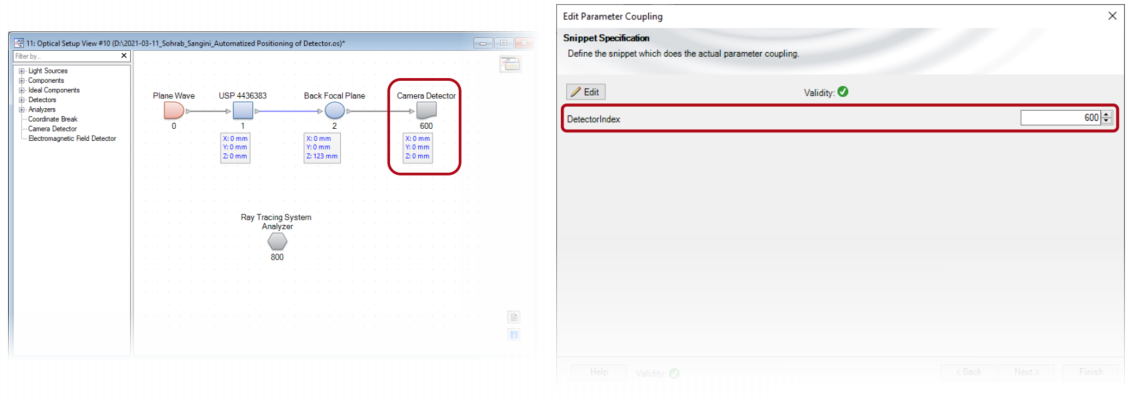

探測器索引選擇


必須在代碼片段的specification選項卡中指定探測器的唯一索引。




斜入射

現在，如果改變平面波光源的傳播方向，探測器的位置就會自動調整。在此示例中，15°的角度將導致x方向上26.3mm的偏移。

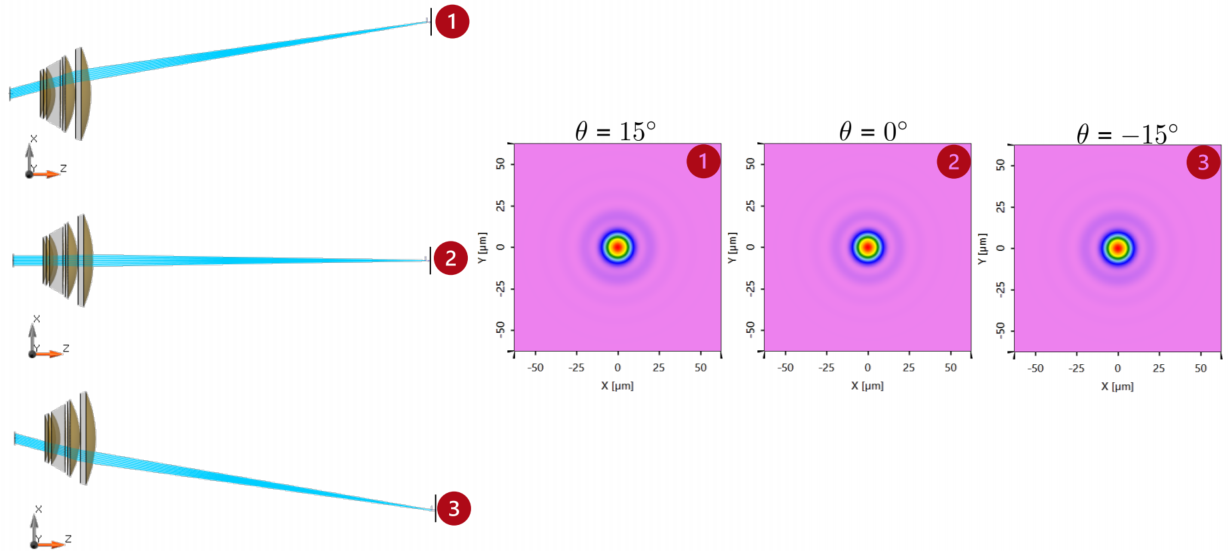

性能評估 - 斜入射



軸上&離軸照明

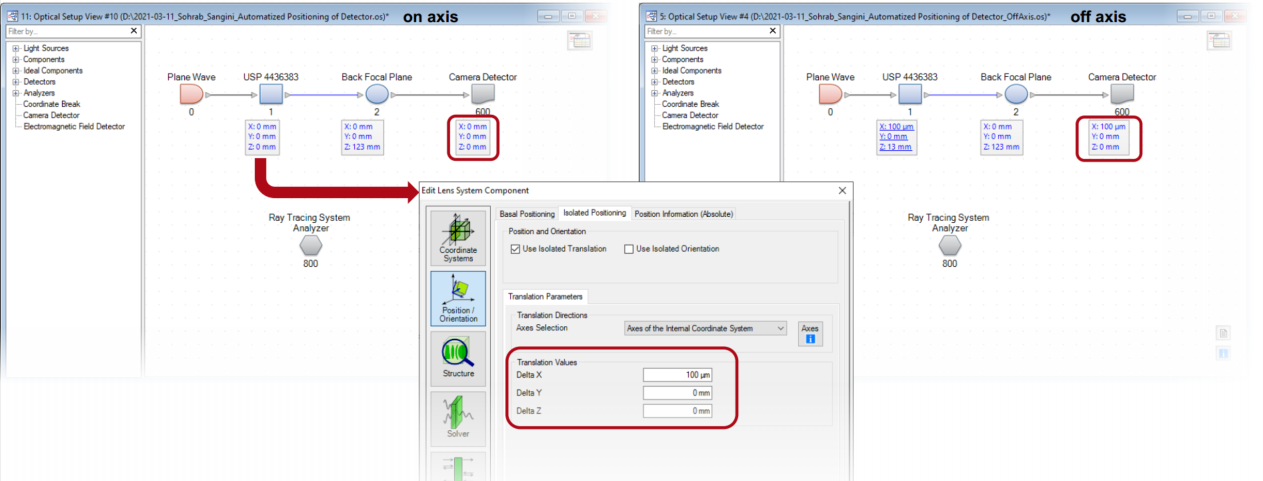

在離軸照明的情況下，探測器的位置也會自動調整。在此示例中，100μm的位移是由參數耦合自動考慮的。

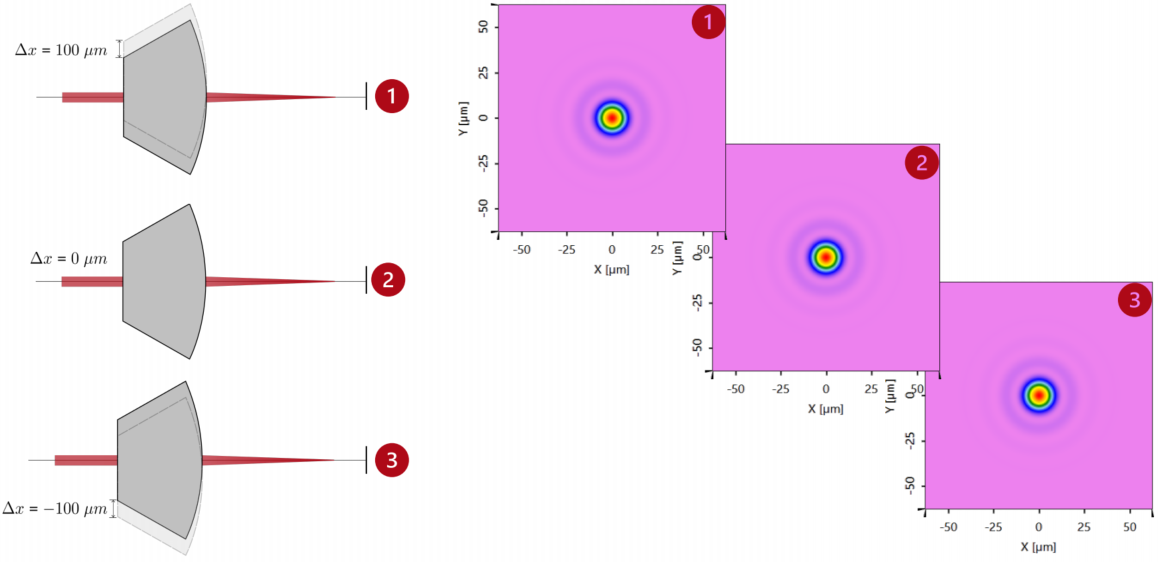

性能評估 - 離軸照明

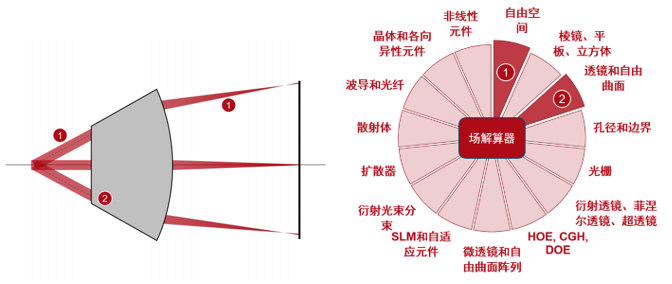

VirtualLab Fusion技術

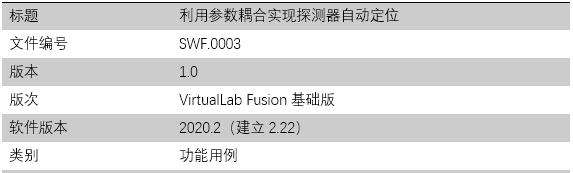

文件信息



延伸閱讀
- 激光掃描系統的性能分析

- VirtualLab Fusion中的參數耦合
