用于X射線束的掠入射聚焦鏡

摘要




掠入射反射光學在x射線束線中得到了廣泛的應用，特別是在Kirkpatrick-Baez橢圓鏡系統中 [A. Verhoeven, et al., Journal of Synchrotron Radiation 27.5 (2020): 1307-1319]。使用兩個物理上分離的橢圓鏡聚焦光束的兩個維度即可完成聚焦。系統可以將入射的X射線聚焦到納米級的光斑尺寸。該系統在VirtualLab Fusion中構建，并對焦場進行了計算。

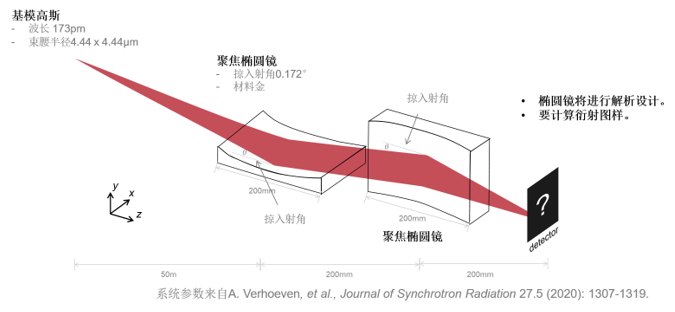

建模任務

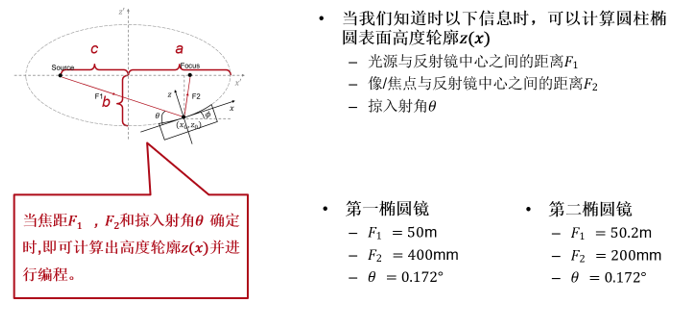

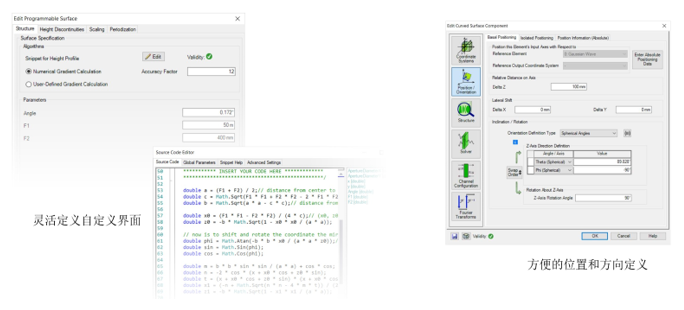

橢圓鏡的解析設計

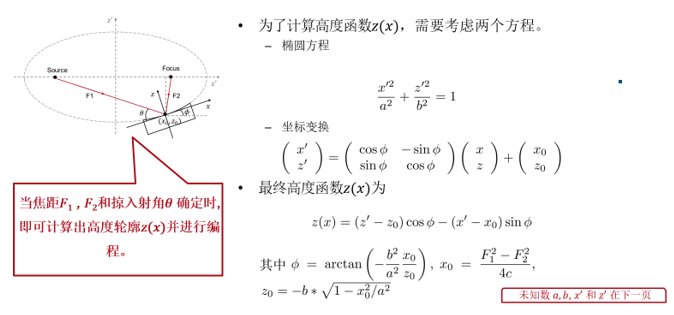

橢圓鏡的解析設計

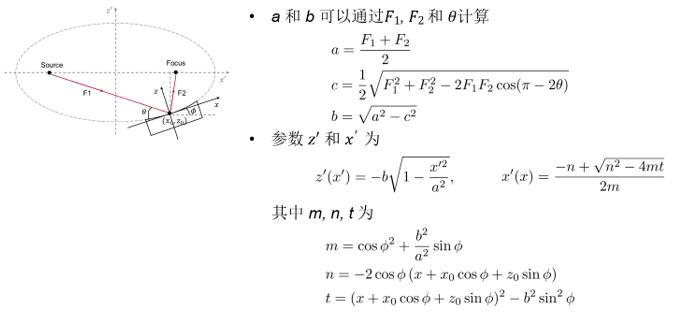

橢圓鏡的解析設計

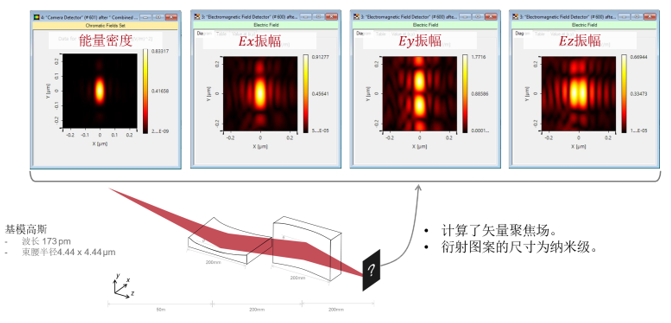

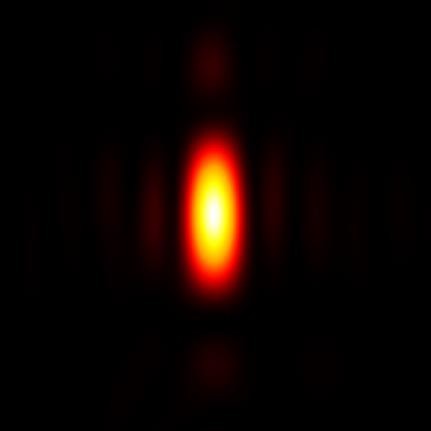

焦面的電場與能量密度

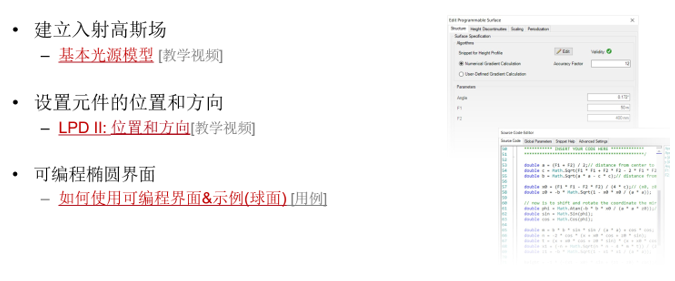

走進VirtualLab Fusion



VirtualLab Fusion中的工作流程

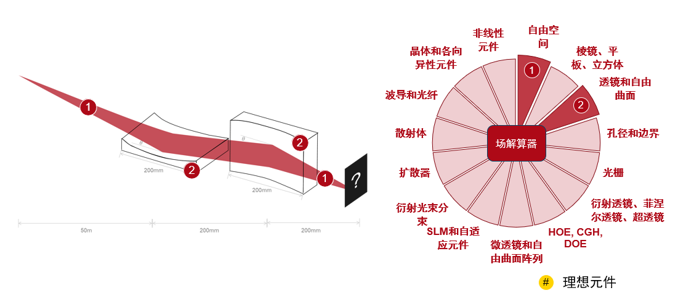

VirtualLab Fusion技術

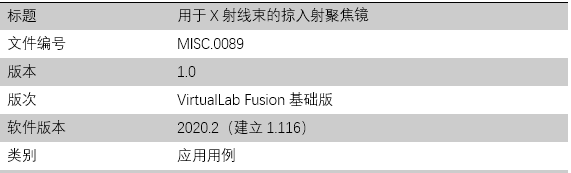

文件信息
