用于3D成像顯微鏡的雙螺旋PSF

摘要



雙螺旋(DH) PSF工程在縱向上為三維成像提供了高分辨率，它可以通過在光瞳平面上增加一個帶有漩渦的相位掩膜來產生[Ginni Grover等，Opt. Exp. 2012]。VirtualLab Fusion提供了一種快速方便的方法來計算高NA顯微鏡系統小離焦的DH PSFs。這個用例說明了DH-PSFs在離焦約130nm時有明顯的變化。

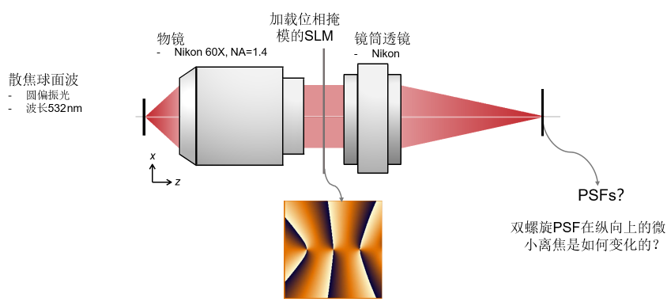

建模任務

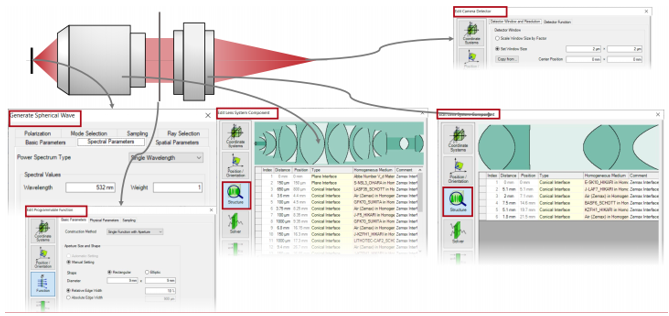

在VirtualLab Fusion中構建系統


系統構建塊

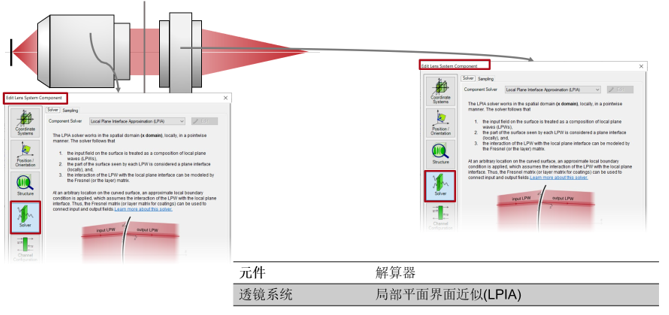

元件解算器

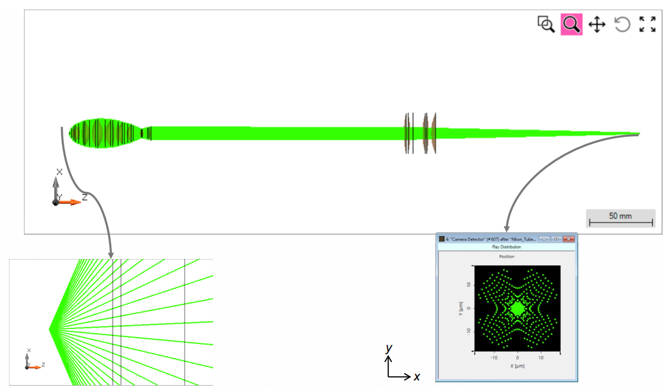

利用光線追跡進行幾何光學仿真


結果：幾何光線追跡



利用場追跡進行物理光學仿真

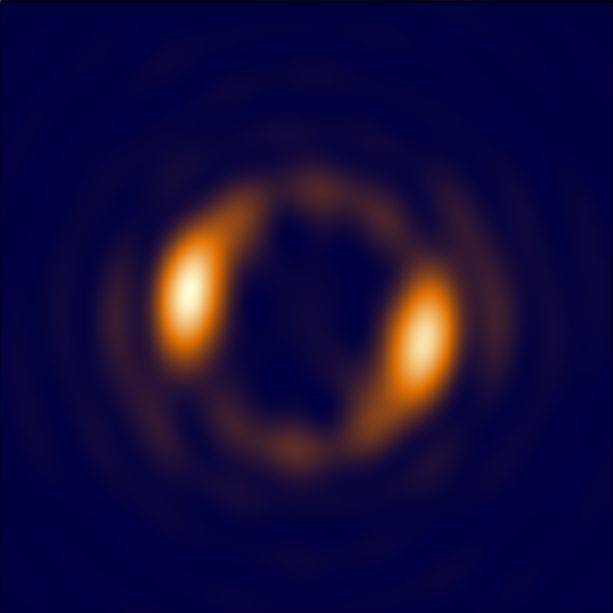

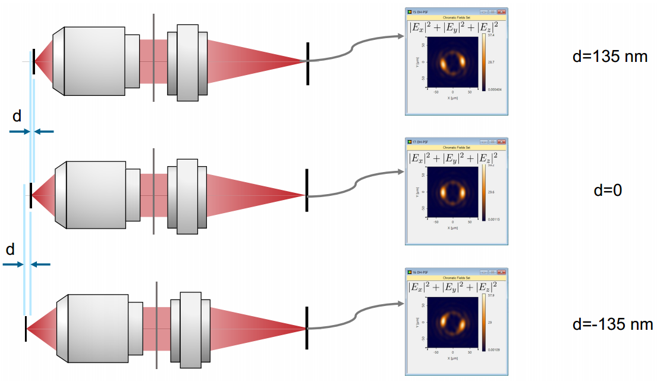

不同離焦像面的雙螺旋PSF

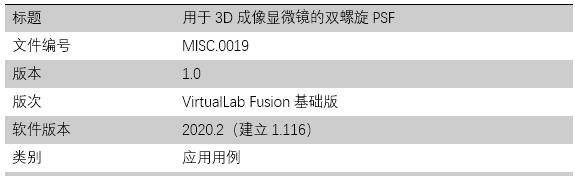

文件信息



延伸閱讀

-          Debye-Wolf積分計算器
-          分析高NA物鏡
-          用瑞利判據研究顯微鏡物鏡的分辨率
