超稀疏介電納米線柵偏振器

摘要

超稀疏介質納米線柵具有很強的偏振相關性，可作為寬帶反射體。[J. W. Yoon et al., Opt. Express 23, 28849-28856 (2015)]。利用傅立葉模態方法研究了所選納米線柵的偏振、波長和角相關特性。電場與納米線柵相互作用的可視化被展現出來。

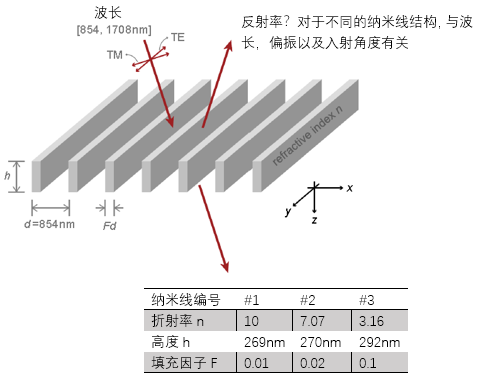

建模任務





結果


 不同結構的反射率vs波長

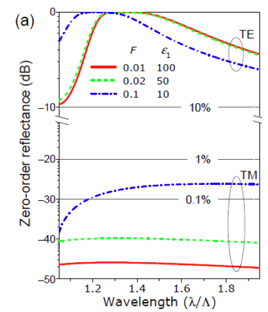

參考結果 來自 J. W. Yoon et al., Opt. Express 23, 28849-28856 (2015)

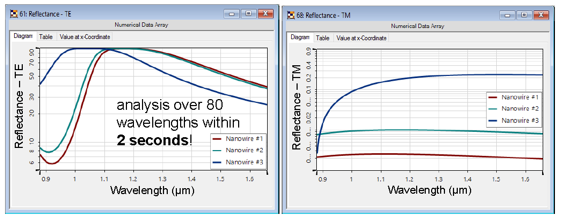

VirtualLab中用傅里葉模態法（FMM）仿真





 反射率vs波長&入射角

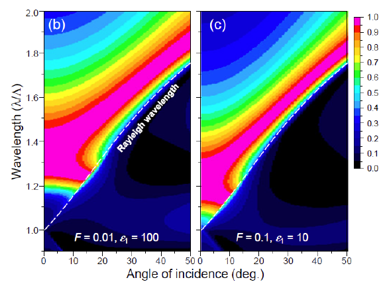

參考結果來自 J. W. Yoon et al., Opt. Express 23, 28849-28856 (2015)



VirtualLab中用傅里葉模態法（FMM）仿真



 納米線柵中場可視化

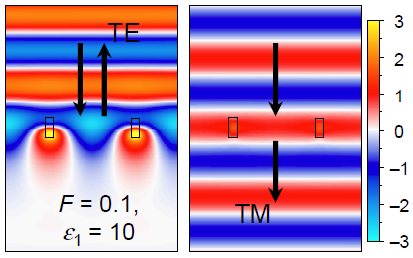

參考結果來自J. W. Yoon et al., Opt. Express 23, 28849-28856 (2015)

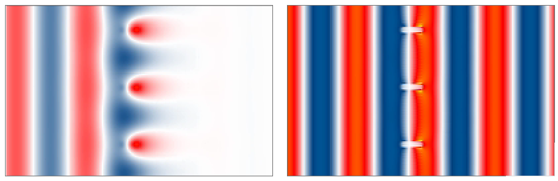

VirtualLab中用傅里葉模態法仿真（動畫）
