摘要
我們最基本的目標之一是為光學模擬提供最大的通用性。在本教程中，我們將解釋如何使用可編程函數，可以將其認為是一個理想化的組件，作用在一個平面上：工作流程需要在x、y平面上定義一個與位置相關的復數函數，然后將其乘以輸入場。我們以一個理想的圓柱形透鏡為例來詳細介紹整個過程。
在哪里可以找到可編程函數：目錄
在哪里可以找到可編程函數：光學設置
編寫代碼
•右邊的面板顯示了可用的獨立參數列表。
•波長是一個默認的獨立參數，允許用戶實現色散的理想元件（函數）。
•折射率是另一個默認的獨立參數，用于讀取嵌入介質的復數折射率。
•最后，x和y是最后兩個默認的獨立參數。它們跨越了定義理想元件（函數）的平面。
編寫代碼
•主函數對每個x、y(可能也是波長)必須返回一個復數值，然后將其乘以輸入場。
•使用代碼段將代碼中的部分代碼分組到支持函數中。
•注意，可以在可編程函數的代碼中使用導入的參考場和/或堆棧及其相關參數。參考場和堆�？梢栽谌謪�(shù)選項卡中定義。

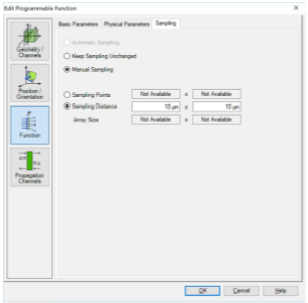

采樣
•用戶必須確保采樣（元件后方的場）足夠精細，以分辨可編程功能引入的頻率。
•為此，請使用采樣選項卡。
•請注意，采樣可能取決于定義的全局參數的實際值。
輸出
•可編程函數在一個平面（在x，y范圍）上定義的每個波長上產生一個復值函數。
•在光學設置中，它被乘以輸入場。
•提示：已經被編程為一個函數的代碼段也可以在可編程光源中使用，反之亦然。
•該函數可以保存在邊界響應目錄中，以便以后使用。
圓柱形透鏡函數的編程
圓柱形透鏡
圓柱形透鏡的函數是相位調制的形式：
f→焦距
k→波數
α→光軸與透鏡焦距方向之間的夾角
在哪里可以找到可編程功函數：目錄
在哪里可以找到可編程函數：光學設置

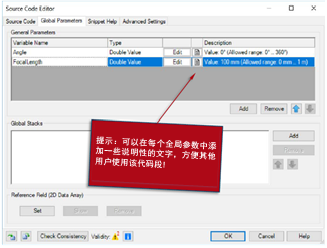

編程界面：全局參數
•打開編輯對話框進入全局參數選項卡。
•在這里，添加和編輯兩個全局參數。
- double Angle=0度(0度，360度)：表示光軸和對焦方向形成的角度。
- double FocalLength=100 mm(0 m，1 m)：表示透鏡的焦距。
•使用帶有小 "注釋 "圖標的按鈕，為你的自定義全局參數添加一些解釋。

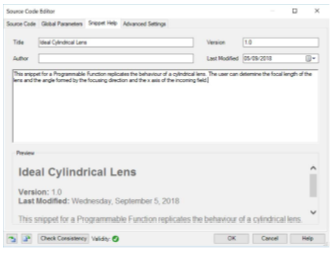

編程界面：代碼段幫助
•選項：你可以使用代碼段幫助選項卡來編寫指令、說明和一些與你的代碼段相關聯的元數據。
•這個選項對追蹤你使用可編程元素的進度非常有幫助。
•當可編程序元素以后被移交給其他用戶處理時，這個選項特別有用!
編程接口：代碼段幫助

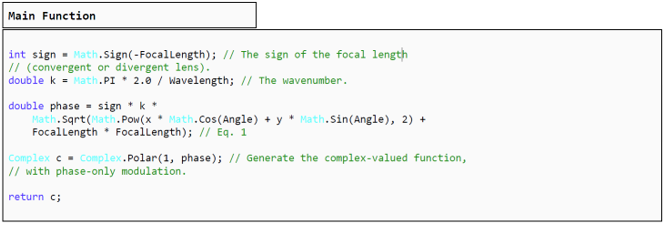

編程界面：編寫代碼

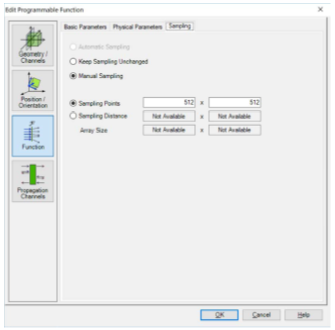

采樣
•根據入射場的屬性和自定義功能，用戶必須在采樣選項卡中確定適當?shù)牟蓸印?/div>
•例如，在我們的圓柱形透鏡的情況下，對于軸上準直入射光束，對于較小焦距的鏡頭，采樣必須更細（采樣點數量更多）。

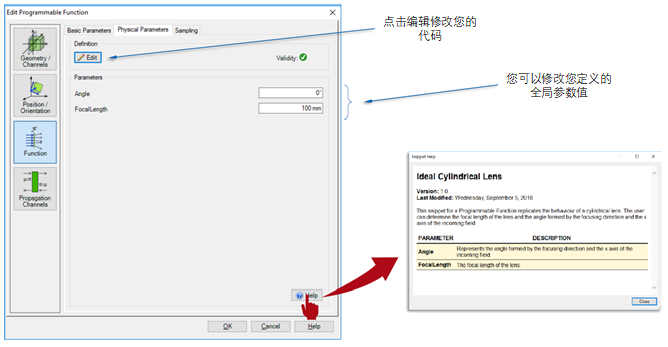

編程界面：使用你的代碼

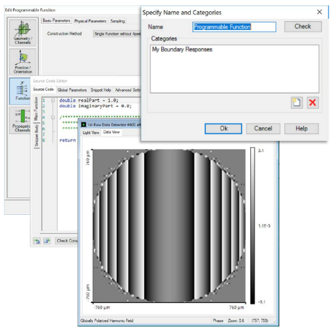

保存自定義的函數到目錄

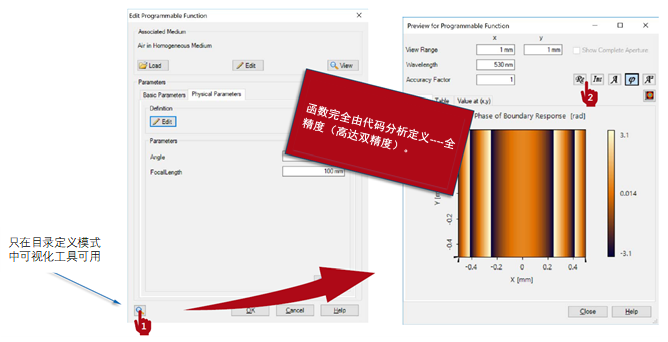

可編程函數的輸出
測試代碼
文件信息
|
