摘要
VirtualLab Fusion為表面和（光柵）區域提供了靈活的通道配置。通過調整通道配置，可以輕松實現所需的建模方案。我們以一個具有兩個表面的光波導為例來演示通道的配置。通過不同的設置，我們展示了所產生的光路。此外，我們?cè)诓▽?dǎo)面上添加光柵區域，并演示了區域的配置，以及這些區域的光柵參數。
建模任務
如何調整表面上的通道和可能的光柵區域，以及如何用這些設置來控制模型。
表面通道
初始化
- 使用兩個平面來模擬石英玻璃制成的平面光波導，厚度為5mm。
表面通道
初始化
- 使用兩個平面來模擬石英玻璃制成的平面光波導，厚度為5mm。

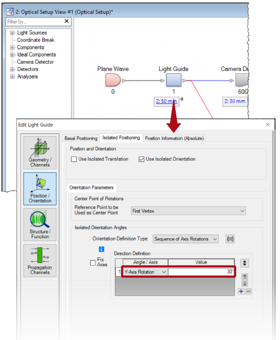

- 為了更好地說明問題，為波導定義一個獨立的Y軸旋轉30°。
表面通道
通道定義

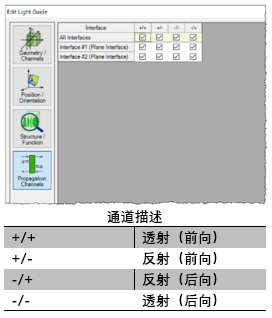

- 每個表面有四個可能的通道，至少要激活一個通道進行追跡。
- 可以為每個表面單獨定義通道。

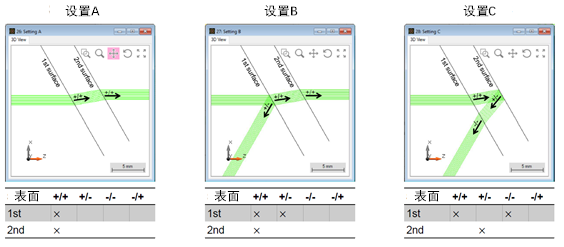

- 通道的不同設置會導致不同的建模方案。

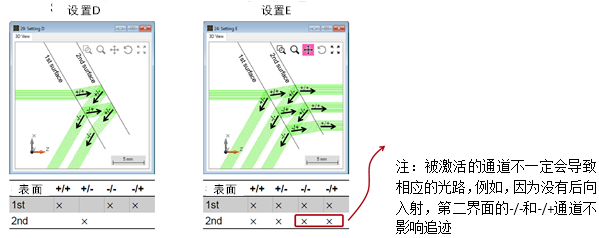

表面通道
表面通道
區域通道
表面上的區域
-可以在表面上定義單個區域，并單獨定義其光學特性，包括通道設置。
區域通道
區域定義
-在第一面建立一個長方形區域。
-設置區域大小為2.25 mm×2.25 mm，中心沿x方向?yàn)?3.6 mm。
區域通道
區域定義
-在第一面建立一個長方形區域。
-設置區域大小為2.25 mm×2.25 mm，中心沿x方向?yàn)?3.6 mm。

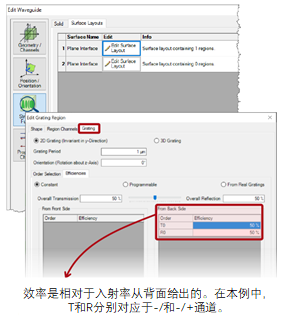

-將此區域定義為具有單一透射系數T0 = 50%的光柵，和單一反射系數R0 = 50%的光柵，這就構成了一個半反射鏡。
-在這里，我們只使用零次衍射階，這與通常的透射或折射引起的反射是相同的。
區域通道
區域定義

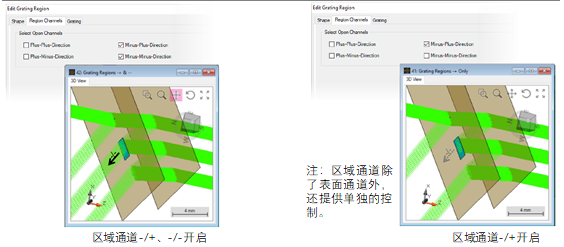

- 按照與表面相同的規則，為這個區域設置通道。
帶有光柵的區域通道
區域定義
- 可以在給定區域上定義一個衍射光柵。
帶有光柵的區域通道
區域定義
-可以在給定區域內定義一個衍射光柵。
-我們?cè)诘诙砻嫔显黾右粋�(gè)矩形區域（側長2.25mm），沿x方向以-8.2mm為中心。
帶有光柵的區域通道
區域定義
-可以在給定區域內定義一個衍射光柵。
-我們?cè)诘诙砻嫔显黾右粋�(gè)矩形區域（側長2.25mm），沿x方向以-8.2mm為中心。

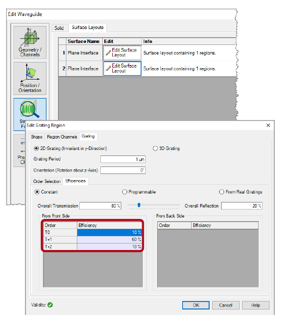

-定義一個2微米周期的理想光柵，指定的衍射系數為:
T0=10%
T+1=60%
T+2=10%
帶有光柵的區域通道
區域定義
-可以在給定區域內定義一個衍射光柵。
-我們?cè)诘诙砻嫔显黾右粋�(gè)矩形區域（側長2.25mm），沿x方向以8.2mm為中心。
-定義一個2微米周期的理想光柵，指定的衍射系數為:
T0=10%
T+1=60%
T+2=10%

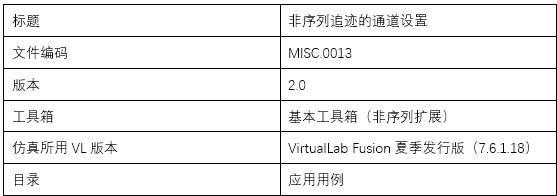

文件信息
|
