用于光波導耦合的傾斜光柵分析

1. 摘要

因其在確定衍射級上的高衍射效率，傾斜光柵廣泛用于將光耦合到光波導中。如今，傾斜光柵廣泛用于增強現實和混合現實應用中。本示例中將示范如何使用VirtualLab Fusion分析文獻中具有特定參數的某些傾斜光柵的幾何形狀（例如傾斜角、填充因子和調制深度）。 另外，研究了不同入射角對衍射效率的影響。

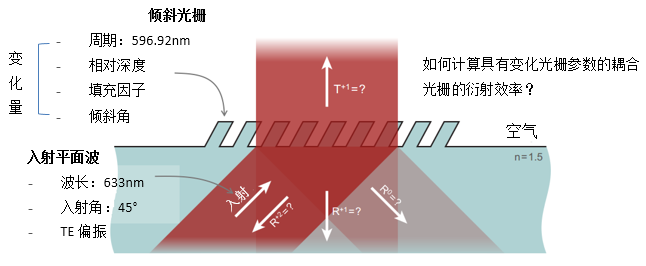

2. 建模任務

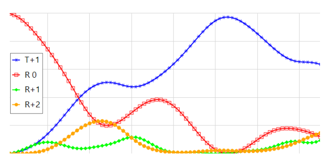

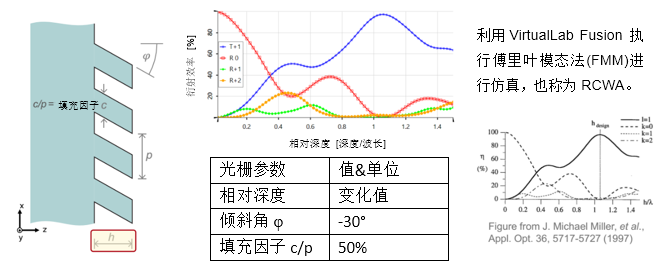

3. 衍射效率vs.相對深度

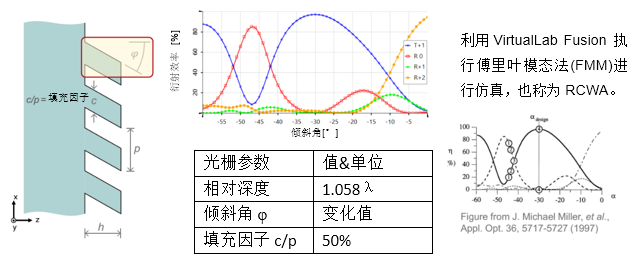

4. 衍射效率vs.傾斜角



5. 衍射效率vs. 填充因子

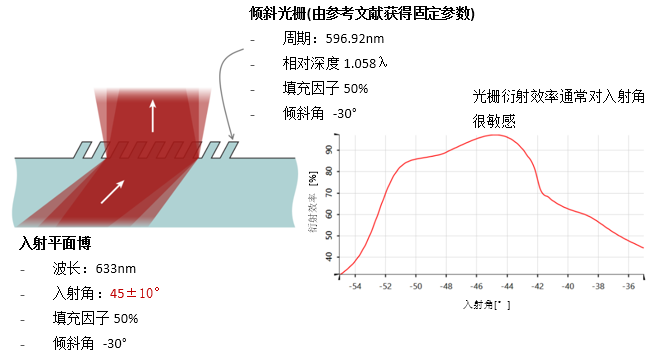

6. 衍射效率vs.變化的入射角

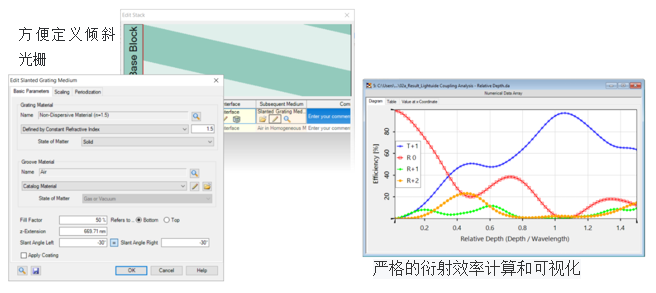

7. 走進VirtualLab Fusion



8. VirtualLab Fusion 的工作流程



• 光波導耦合光柵結構的配置

• 傾斜光柵的高級配置 [使用案例]
• 使用特殊材料的光柵結構配置 [使用案例]
• 使用界面的光柵結構配置 [使用案例]

• 耦合光柵衍射效率分析

• 自定義的光波導耦合光柵評價探測器 [使用案例]

• 通過掃描特定的參數來檢查效率

• 參數運行的使用 [使用案例]



9. VirtualLab Fusion 技術

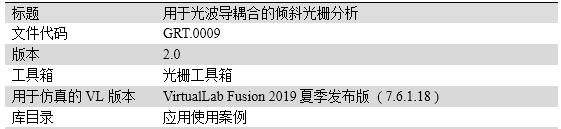

10. 文件信息
